Anschlussbelegung der DeckLink Quad 2
Eine in Ihren Computer installierte DeckLink Quad 2 Karte gestattet es Ihnen, SDI-Signale über
8 separate DIN-1.0/2.3-Verbinder ein- oder auszugeben. Auf diese Weise können Sie 8 separate
Videostreams aufzeichnen oder abspielen. Das ist fast so, als steckten 8 Aufnahme- und
Wiedergabegeräte in einem einzigen Produkt. Deshalb wird Ihre DeckLink Quad 2 in Desktop
Video Setup in Form von 8 individuellen DeckLink Quad Einheiten angezeigt. Dies erleichtert
die Konfiguration Ihrer Ein- und Ausgänge. Jede dieser Einheiten kann sogar benannt werden.
So behalten Sie den Überblick, welche DeckLink Quad Einheit für ein bestimmtes Videosignal
benutzt wird.
SDI-Anschlüsse sind den einzelnen Einheiten über die „Connector Mapping"-Einstellungen in
Desktop Video Setup zuweisbar. Allerdings ist es wichtig zu wissen, welche spezifischen Anschlüsse
für welche Einheiten bestimmt sind. Beispiel: SDI 1 ist für DeckLink Quad (1) bestimmt, und SDI 2 ist
für DeckLink Quad (1) und DeckLink Quad (5) bestimmt.

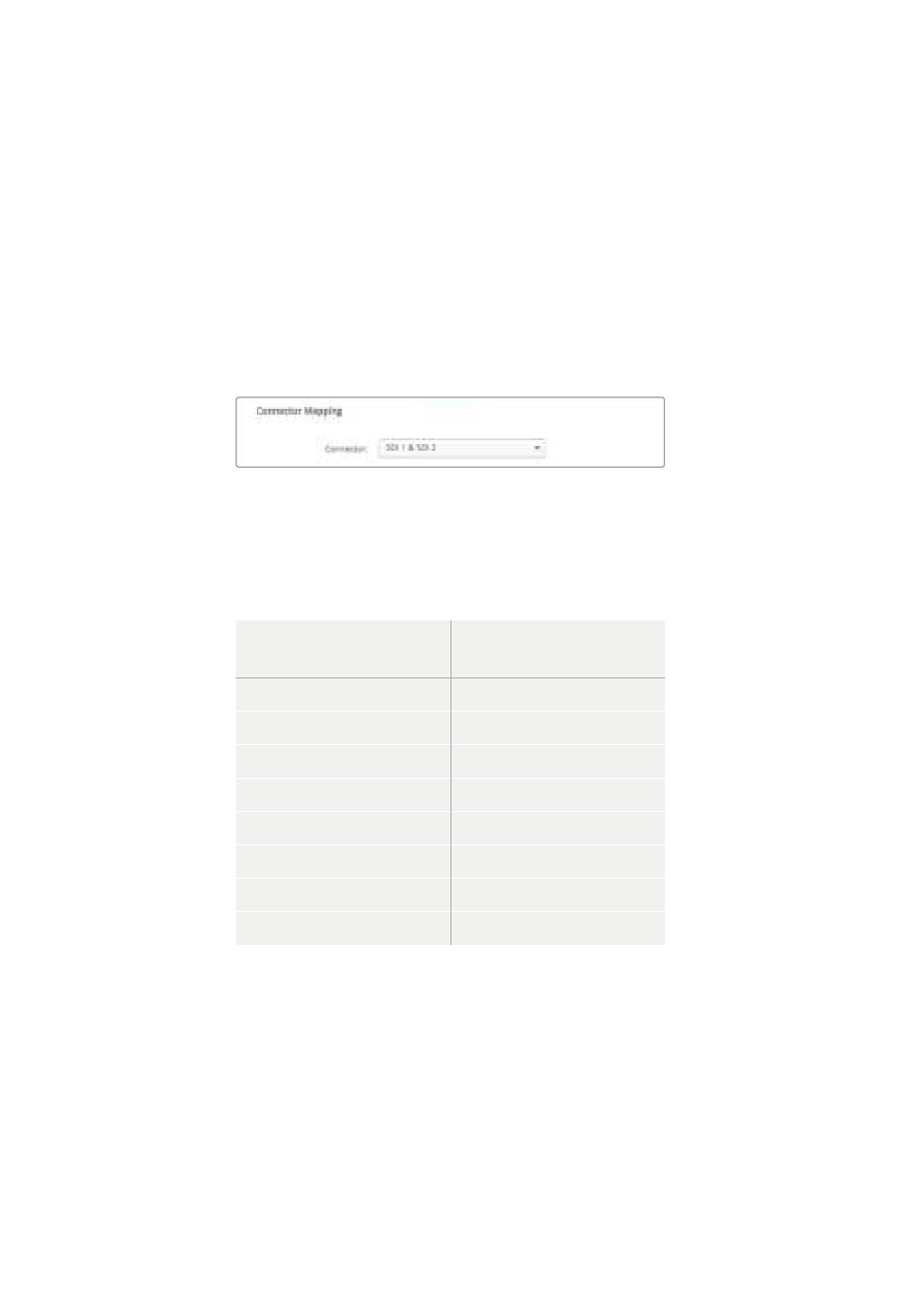

Wenn eine DeckLink Quad 2 installiert ist, können Sie über „Connector
Mapping" jeder DeckLink Quad Einheit SDI-Anschlüsse zuweisen
Sehen Sie einfach in der Tabelle unten nach, welcher SDI-Anschluss zu welcher DeckLink Quad
Einheit gehört und welche Anschlussbelegungen möglich sind.
Optionen für die Anschlussbelegung
DeckLink Quad Einheiten
DeckLink Quad (1)
DeckLink Quad (2)
DeckLink Quad (3)
DeckLink Quad (4)
DeckLink Quad (5)
DeckLink Quad (6)
DeckLink Quad (7)
DeckLink Quad (8)
Hier sollte erwähnt werden, dass die Konfiguration des SDI-Anschlusses eines spezifischen Geräts
auch das jeweilige Gerät betrifft, das diesen Anschluss mitbenutzt. Beispiel: Wenn DeckLink Quad (1)
SDI 1 und 2 zugewiesen wurde, wird DeckLink Quad 5 automatisch auf „None" (Keine) eingestellt,
weil ihr geteilter SDI-Anschluss benutzt wird. Alternative: Wenn Sie DeckLink Quad (5) SDI 2
zuweisen, wird DeckLink Quad (1) automatisch auf SDI 1 gesetzt. Deshalb sollte man sich merken,
welche SDI-Eingänge und -Ausgänge von den jeweiligen Einheiten benutzt werden. Dies verhindert
versehentliche Unterbrechungen der Ein- bzw. Ausgabe eines anderen Geräts.
Dedizierte SDI-Anschlüsse
SDI 1 und 2 oder SDI 1
SDI 3 und 4 oder SDI 3
SDI 5 und 6 oder SDI 5
SDI 7 und 8 oder SDI 7
SDI 2 oder keiner
SDI 4 oder keiner
SDI 6 oder keiner
SDI 8 oder keiner
