Encaixando e Removendo Placas Mezanino
A Blackmagic DeckLink 4K Extreme 12G é fornecida com uma placa mezanino instalada. A DeckLink
8K Pro é fornecida com uma placa mezanino que você pode instalar, se necessário. As placas
mezanino podem ser facilmente encaixadas ou removidas da sua placa DeckLink, dependendo dos
recursos que você precisa e do espaço disponível na placa-mãe do seu computador.
Como remover a placa mezanino:
1
Descarregue a eletricidade estática do seu corpo. Posicione a placa DeckLink de lado em uma
superfície plana e limpa, com os contatos PCIe dourados voltados para cima.
2
Na parte inferior da placa DeckLink, localize os dois parafusos que suportam a placa mezanino.
Eles são os dois parafusos mais distantes dos conectores BNC. Remova os parafusos
cuidadosamente utilizando uma chave Phillips.
3
Segure a base da placa DeckLink pelas extremidades e levante a placa mezanino até que o seu
conector ponte se solte do compartimento.
4
Verifique se o conector ponte está firmemente encaixado na placa mezanino caso você queira
reencaixá-lo.
5
Mantenha os dois parafusos apertados no suporte, coloque a placa mezanino em um saco
antiestático e armazene em um lugar seguro.
Agora você pode instalar sua placa DeckLink no seu computador usando um compartimento PCIe.
Como encaixar a placa mezanino:
1
Alinhe os dois suportes da placa mezanino com os orifícios dos parafusos em cada lado da
base da placa DeckLink e encaixe a placa mezanino cuidadosamente no compartimento do
conector ponte. Verifique se a placa mezanino está encaixada corretamente no compartimento.
2
Prenda os suportes à base da placa DeckLink apertando os parafusos com uma chave Phillips.
Tome cuidado para não apertar demais os parafusos.
Caso necessite de assistência ou tenha alguma dúvida, visite a central de suporte técnico da
Blackmagic Design em www.blackmagicdesign.com/br/support.

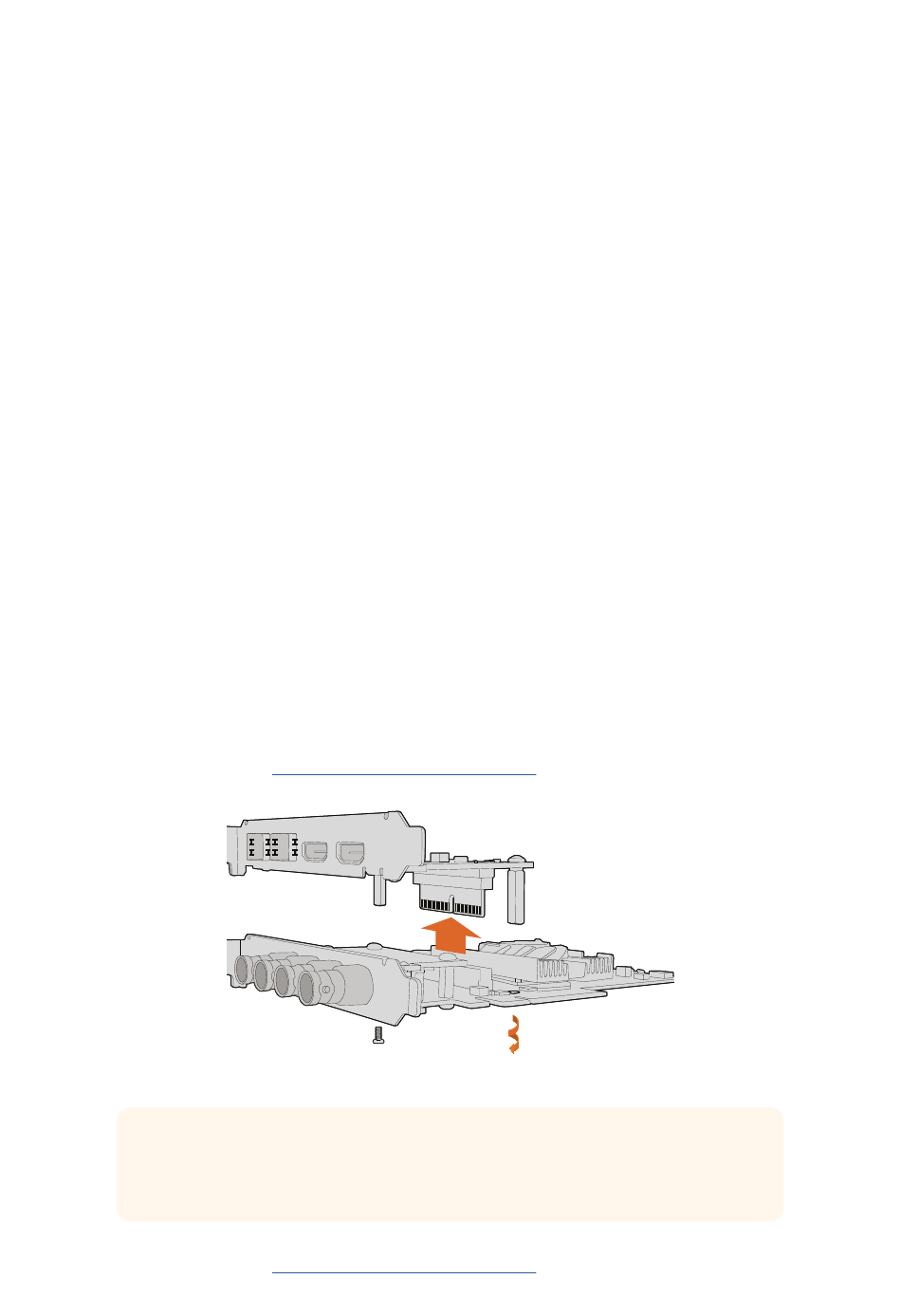

As placas mezanino podem ser removidas facilmente.
DICA
Para mais informações sobre como conectar alimentação adicional aos modelos
Blackmagic DeckLink 4K Extreme 12G e DeckLink 8K Pro, consulte a seção 'Instruções
Preliminares' neste manual.
Caso necessite de assistência ou tenha alguma dúvida, visite a Central de Suporte Técnico da
Blackmagic Design em www.blackmagicdesign.com/br/support.
Encaixando e Removendo Placas Mezanino
