Teranex Mini Smart Panel
Encaixando um Teranex Mini Smart Panel
O Blackmagic UltraStudio HD Mini é uma solução compacta de captura e reprodução que tem um fator
de forma semelhante ao de outros equipamentos Blackmagic, como conversores Teranex Mini e
decks de gravação HyperDeck Studio Mini. Esses produtos foram desenvolvidos para ser portáteis e
modulares, de modo que você possa levá-los à sua locação ou montá-los na sua mesa. Você também
pode instalá-los em uma Blackmagic Universal Rack Shelf. Consulte a seção 'Blackmagic Universal
Rack Shelf' para mais informações.
Encaixar um Teranex Mini Smart Panel opcional ao seu UltraStudio HD Mini permite que você faça a
prévia de vídeo e áudio diretamente do painel frontal da unidade durante a reprodução e captura.
O LCD integrado ao Teranex Mini Smart Panel exibe a imagem de entrada, bem como medidores de
áudio, que permitem fazer a prévia dos seus níveis de áudio.
Os painéis são substituíveis em funcionamento, assim você não precisa desligar o seu Blackmagic
UltraStudio HD Mini durante a instalação.
1 Remova os dois parafusos M3 de cada lado do painel frontal básico do seu Blackmagic
UltraStudio HD Mini usando uma chave de fenda Pozidriv 2 e retire cuidadosamente o painel da
parte frontal da sua unidade.
2 Dentro do painel básico, você observará um pequeno tubo de plástico transparente fixado no
canto inferior. Este tubo direciona a luz do LED dentro da unidade para iluminar o indicador de
status no painel básico. Este tubo deve permanecer fixado ao painel frontal básico.
DICA Caso reencaixe o painel frontal básico, certifique-se de que o tubo de luz esteja
alinhado com o vão na frente da unidade.
3 Alinhe o conector na parte traseira do Teranex Mini Smart Panel com o conector
correspondente na frente do seu UltraStudio HD Mini e empurre o Smart Panel cuidadosamente
em direção à unidade até que os conectores estejam encaixados firmemente. O Teranex Mini
Smart Panel deve se encaixar firmemente na frente do seu UltraStudio HD Mini.
4 Reinsira os parafusos M3 do painel original.

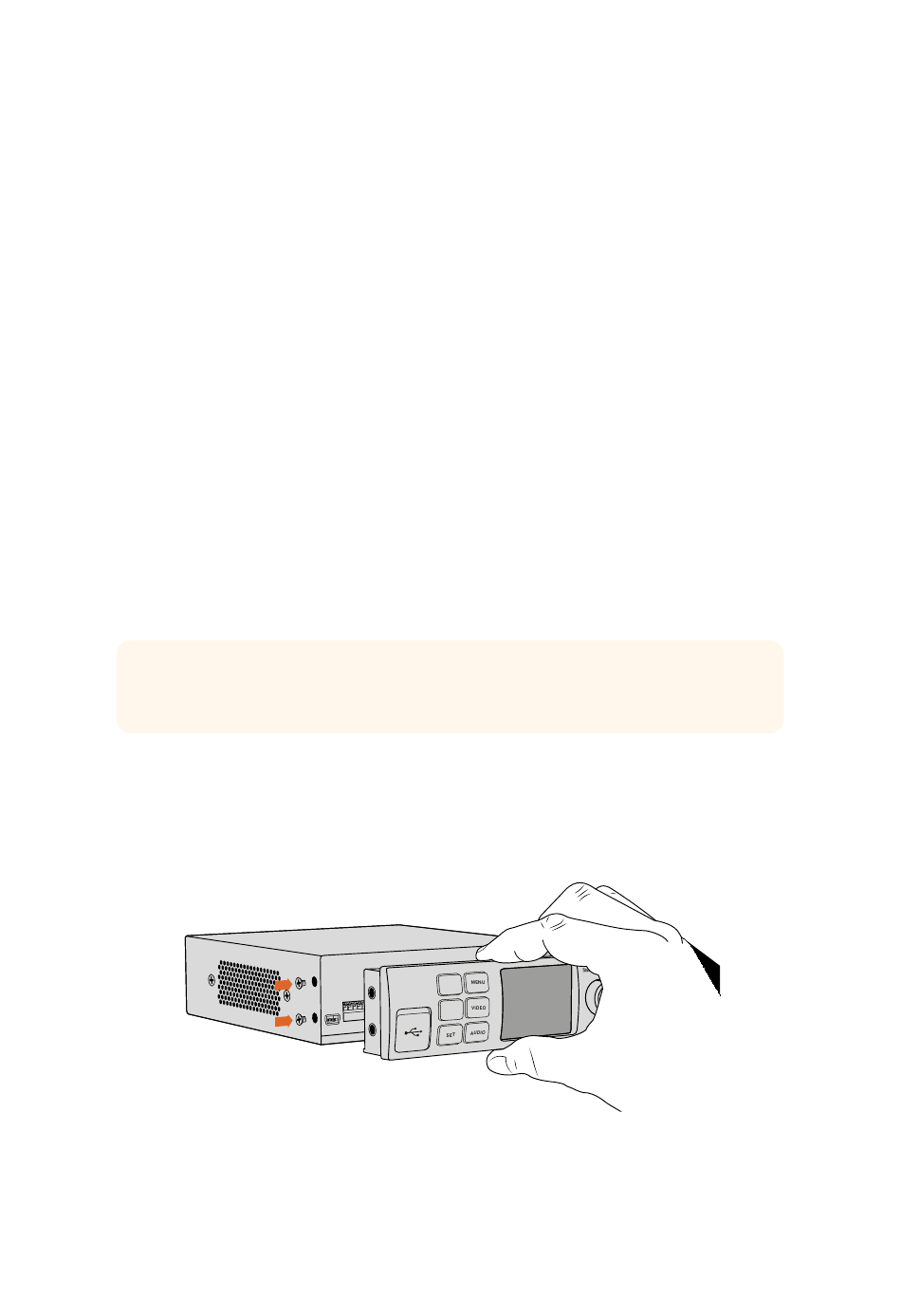

Ao instalar o Teranex Mini Smart Panel no seu Blackmagic UltraStudio
HD Mini, segurar o painel com seus dedos e polegar alinhados com
o conector traseiro do painel ajudará a colocá-lo no lugar.
1
2
