Anbringen und Entfernen von
Mezzanin-Karten
Die Blackmagic DeckLink 4K Extreme 12G wird mit einer bereits installierten Mezzanin-Karte geliefert.
Die DeckLink 8K Pro wird mit einer Mezzanin-Karte geliefert, die Sie nach Bedarf selbst
anbringen können.
Sie können Mezzanin-Karten je nach benötigten Funktionen und dem auf der Hauptplatine Ihres
Computers verfügbaren Platz mühelos an Ihre DeckLink Karte anbringen oder von dieser abnehmen.
So entnehmen Sie eine Mezzanin-Karte:
1
Vergewissern Sie sich, dass sie statisch entladen ist. Legen Sie die DeckLink Karte auf
eine flache,
saubere Oberfläche, sodass die goldfarbenen PCIe-Kontakte nach oben zeigen.
2
An der Unterseite der DeckLink Karte befinden sich zwei Schrauben für die Abstandshalterung
der Mezzanin-Karte. Dies sind die beiden am weitesten von den BNC-Anschlüssen entfernten
Schrauben. Entfernen Sie diese Schrauben vorsichtig mit einem Kreuzschlitzschraubendreher.
3
Halten Sie die DeckLink Karte an der Randvorrichtung und heben Sie die Mezzanin-Karte
vorsichtig an, bis sich ihr Brückenverbinder aus dem Steckplatz löst.
4
Vergewissern Sie sich, dass der Brückenverbinder fest in der Mezzanin-Karte sitzt, falls Sie sie
erneut anbringen wollen.
5
Belassen Sie die beiden Schrauben an ihren Abstandshalterungen, legen Sie die Mezzanin-Karte
in einen Antistatikbeutel und verwahren Sie sie an einem sicheren Ort auf.
Jetzt können Sie Ihre DeckLink 4K Extreme 12G in einen der PCIe-Steckplätze Ihres Computers installieren.
So entnehmen Sie eine Mezzanin-Karte:
1
Richten Sie die beiden Abstandshalterungen der Mezzanin-Karte an den beiderseitigen
Schraublöchern der DeckLink Karte aus und befestigen Sie die Mezzanin-Karte vorsichtig im
Steckplatz des Brückenverbinders. Vergewissern Sie sich, dass die Mezzanin-Karte fest im
Brückenverbinder-Steckplatz sitzt.
2
Befestigen Sie die Abstandshalterungen am Boden der DeckLink Karte, indem Sie ihre
Schrauben mit einem Kreuzschlitzschraubendreher festziehen. Achten Sie darauf, die
Schrauben nicht zu überdrehen.
Falls Sie Hilfe brauchen oder Fragen haben, besuchen Sie das Blackmagic Design Support Center
unter www.blackmagicdesign.com/de/support.

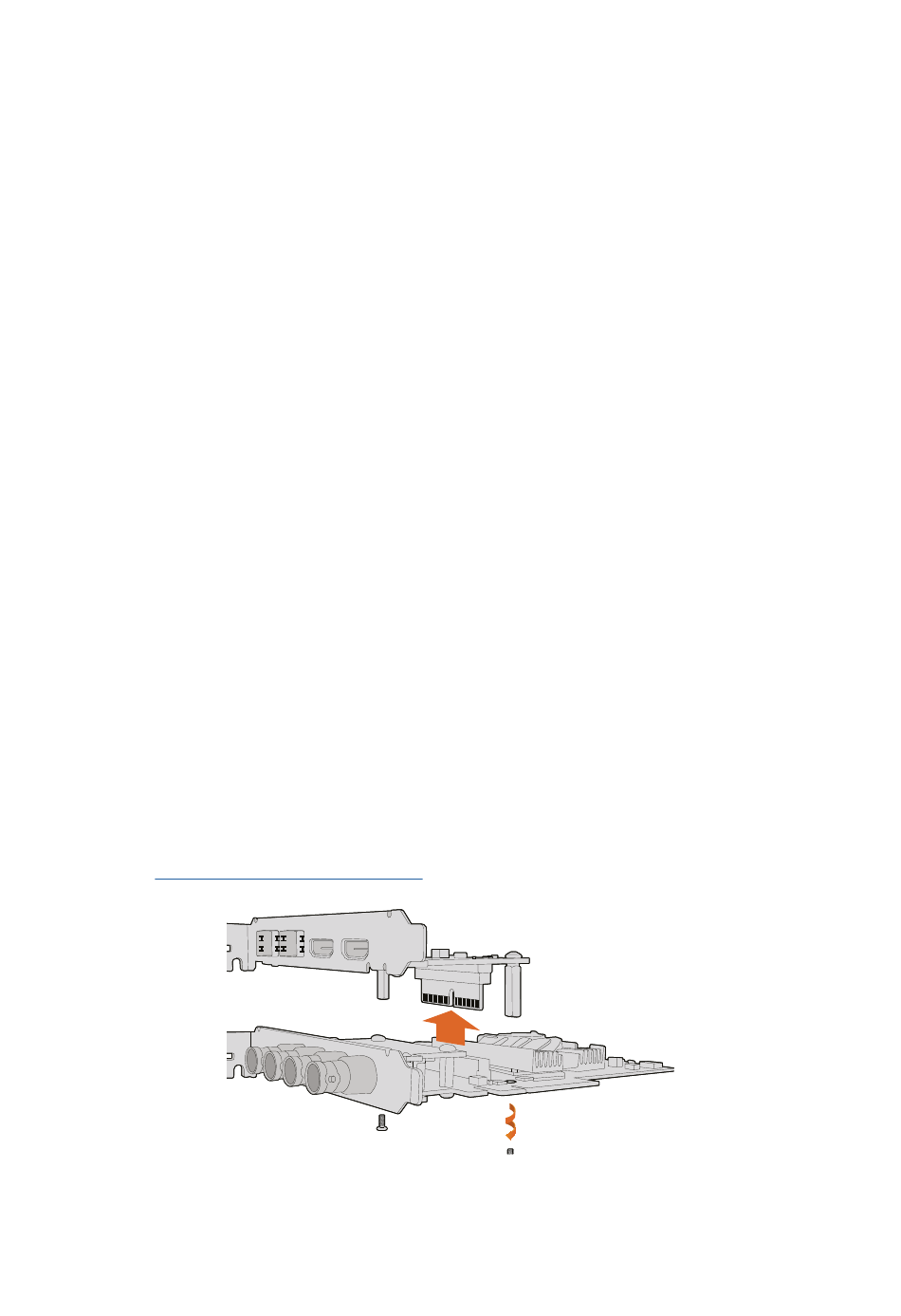

Mezzanin-Karten lassen sich einfach entfernen und anbringen
Anbringen und Entfernen von Mezzanin-Karten
