Terminal KRONE ISOBUS pour les tracteurs sans système ISOBUS intégré

Pos : 40.38.9 /BA/Info-Center/CCI-ISOBUS-T er minal/J oystic k an CCI T er minal ans chli eßen (Traktor ohne ISOBU S Sys tem) Bild @ 469\mod_1470662223605_64.doc x @ 3167578 @ @ 1

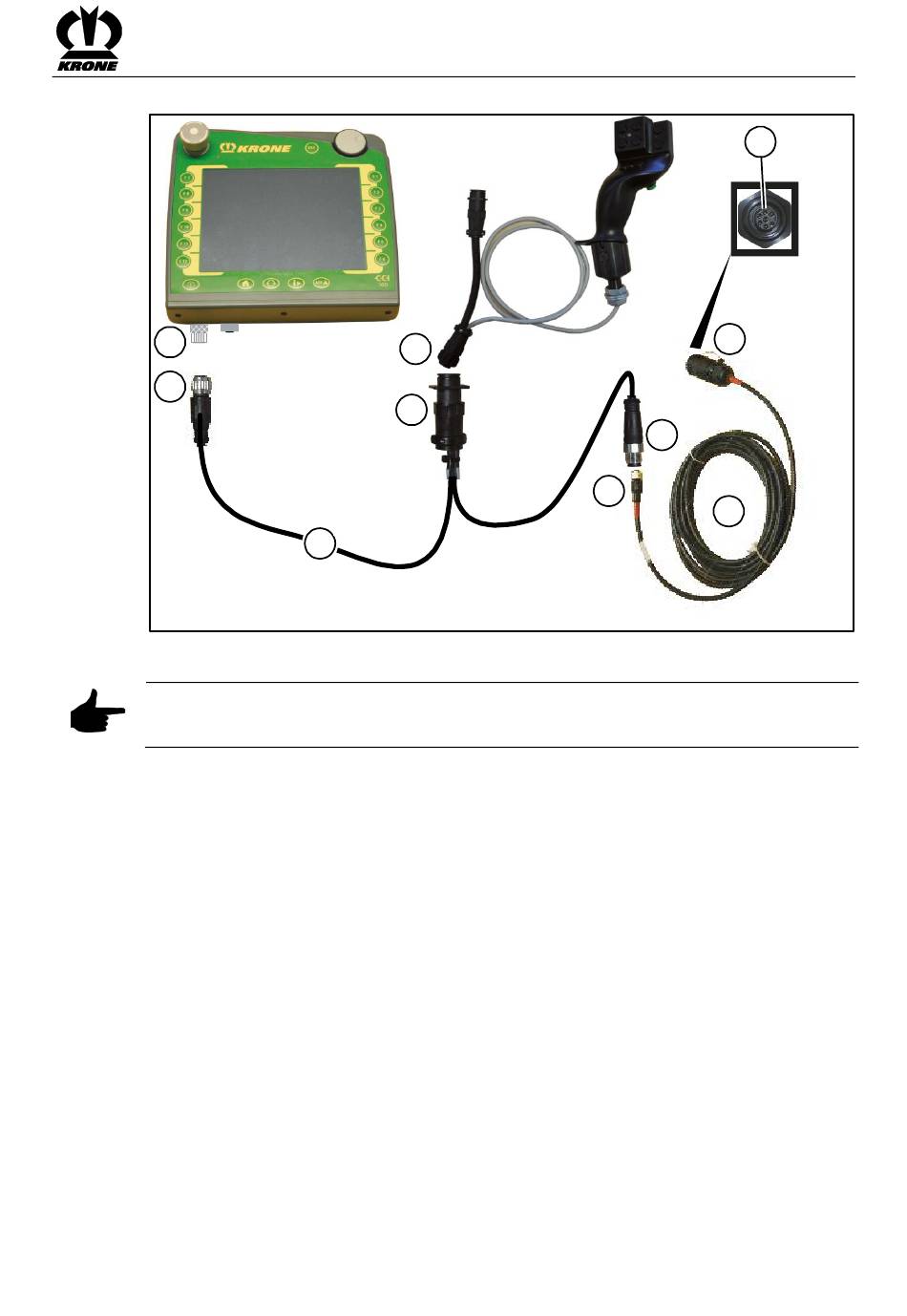

Fig. 52

Pos : 40.38.10 /BA/Info-C enter /CCI-ISOBUS-T ermi nal AUX-J oys tic k an CCI Ter minal anschli eßen (Tr aktor ohne ISOBUS Sys tem) Hi nweis @ 503\mod_1496908553614_64.doc x @ 3461768 @ @ 1

Remarque

Le jeu de câbles (9) spécial est requis pour le raccordement du terminal à la manette AUX. Il

peut être commandé en indiquant le numéro de commande KRONE 20 081 676 0.

Pos : 40.38.11 /BA/Sic her hei t/8. Vor aussetzungen/H andl ungs anweis ung für alle Mas chi nen/Vor aussetz ung: Die M asc hine is t stillges etzt und g esichert, .... @ 259\mod_1398674434170_64.doc x @ 1979945 @ @ 1

Condition préalable :

–

La machine est immobilisée et sécurisée, voir chapitre « Immobiliser et sécuriser la

machine ».

Pos : 40.38.12 /Layout M odul e /----------------Leerzeil e 5 Pt.-------------------- @ 120\mod_1342592918145_0.doc x @ 1092564 @ @ 1

Pos : 40.38.13 /BA/Info-C enter /CCI-ISOBUS-T ermi nal /Multi funkti onshebel an CCI Ter minal ansc hließ en (Traktor ohne ISOBUS System) Text @ 469\mod_1470724892179_64.doc x @ 3168123 @ @ 1

•

Relier le connecteur (2) du jeu de câbles (9) avec la prise (1) (CAN1-IN) du terminal.

•

Relier le connecteur (3) du jeu de câbles (9) avec le connecteur (4) du jeu de câbles (5).

•

Relier le connecteur (8) à 9 pôles du jeu de câbles (9) avec la prise (7) à 9 pôles de la

manette.

•

Relier le connecteur (6) à 7 pôles du jeu de câbles (5) avec la prise (10) à 7 pôles de la

machine.

Pos : 40.39 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1

Mise en service
