16.19.4 Entraînement de la vis d'alimentation
Pos : 56.106 /BA/Wartung/R undballenpr ess e/Ketten s pannen/Spannen Ketten För ders chnec ke CF/C V @ 551\mod_1535107106887_64.doc x @ 3696815 @ @ 1
1

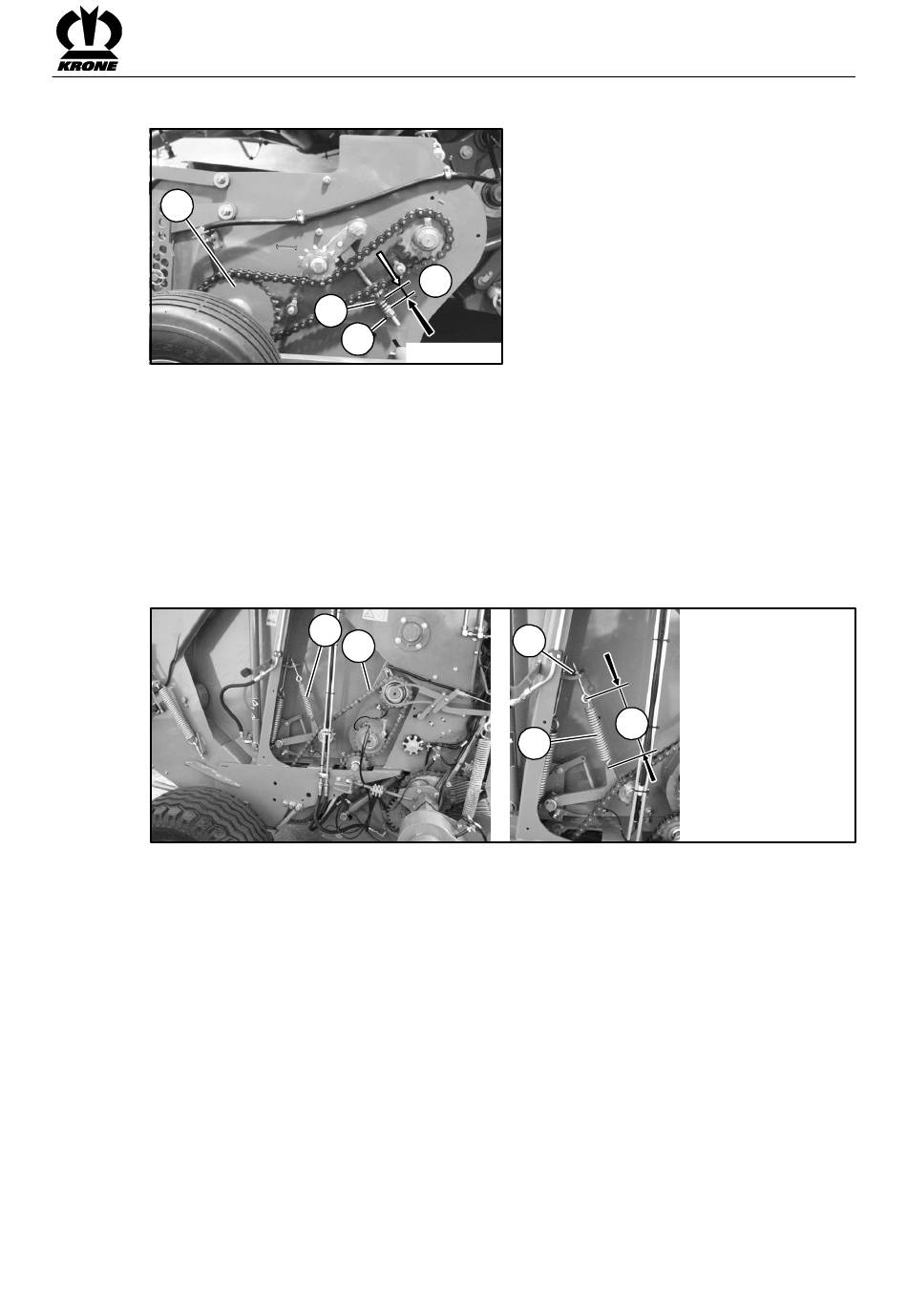

Fig. 252
L'entraînement de la vis d'alimentation (1) se trouve sur le ramasseur du côté gauche de la
machine.
La chaîne d'entraînement est tendue à l'aide de l'élément de serrage (2).
Contrôler la tension de chaîne :
La longueur du ressort tendu doit être a = 60 mm.
Corriger la tension de la chaîne :
• Augmenter ou diminuer la tension du ressort de traction (2) en tournant l'écrou (3) jusqu'à
ce que la cote a = 60 mm soit réglée.
Pos : 56.107 /Ü bers chriften/Ü bersc hriften 3/U-Z/Walzenantri eb_Antri ebs kettens pannung @ 488\mod_1482228107655_64.doc x @ 3282525 @ 3 @ 1
16.19.5 Entraînement de rouleau
Pos : 56.108 /BA/Wartung/R undballenpr ess e/Ketten s pannen/Spannen Ketten Walz enantrieb_Comprima @ 336\mod_1430198526772_64.doc x @ 2559104 @ @ 1
Fig. 253
L'entraînement de rouleau (1) se trouve sur le côté droit de la machine.
Contrôler la tension de chaîne :
La longueur de chaîne tendue doit être de a=220 mm.
Corriger la tension de chaîne :
Augmenter ou diminuer la tension du ressort de traction (2) en tournant l'écrou (3) jusqu'à
•
ce que la distance a=220mm soit réglée.
