Maintenance des circuits hydrauliques
Pos : 60.16 /BA/War tung/Rundballenpress e/H ydrauli k/Eigenhydrauli k/Allgemei nes Eigenhydrauli k CF/C V HD @ 103\mod_1332253762515_64.doc x @ 941793 @ @ 1
La pompe de l'hydraulique propre est entraînée directement par la prise de force via un
engrenage. Le réservoir d'huile hydraulique est situé sur le côté arrière gauche de la machine.
Le filtre hydraulique de l'hydraulique propre se trouve à l'avant, à gauche de la machine. Les
soupapes de commande (1) se trouvent sur l'armoire à film sur le côté gauche de la machine.
Pos : 60.17 /BA/War tung/Rundballenpress e/H ydrauli k/Eigenhydrauli k/Bild Bauteil e Eig enhydrauli k CF/C V HD @ 103\mod_1332253105078_64.doc x @ 941614 @ @ 1

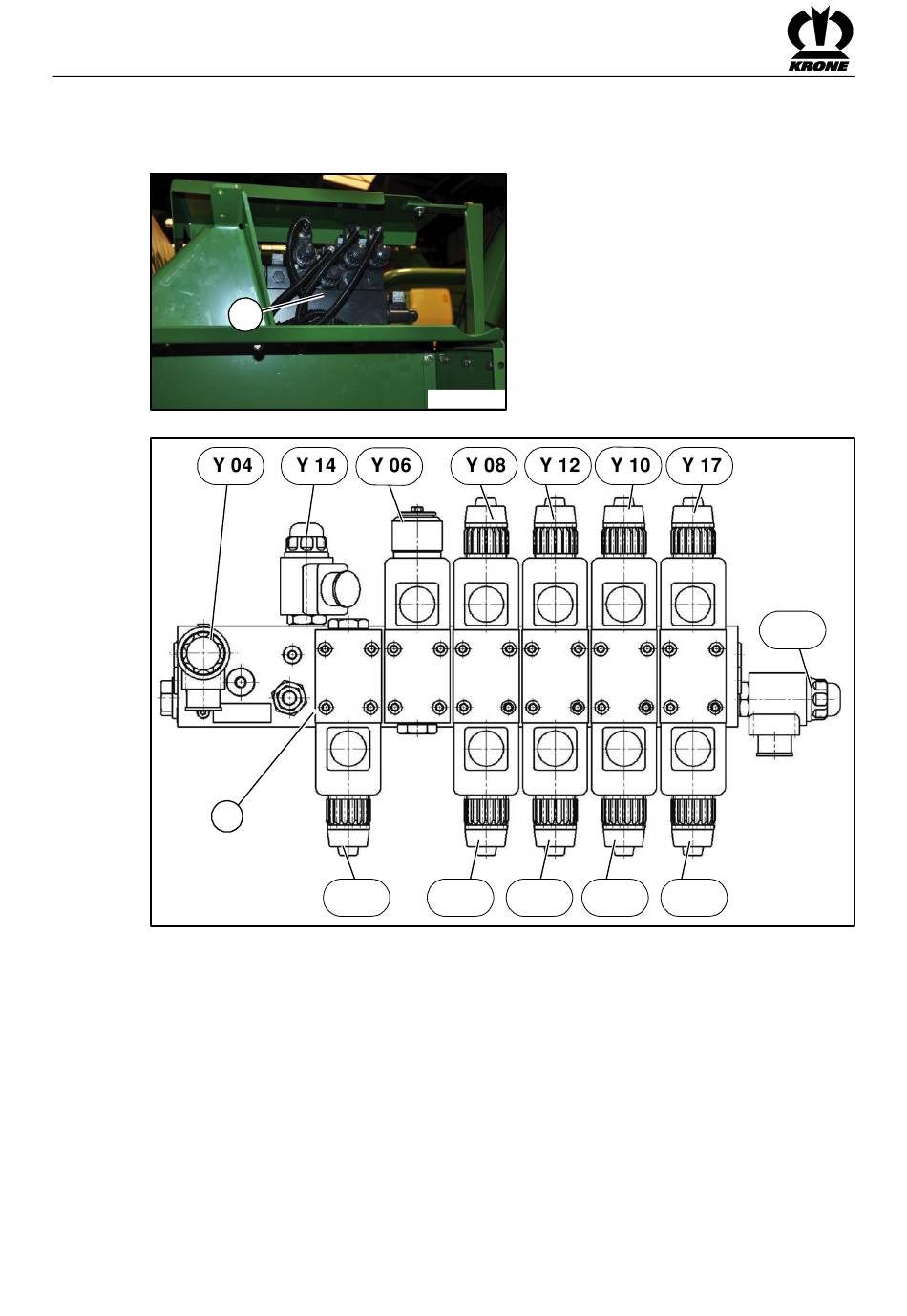

Fig. 273
1
Fig. 274
Y04 Fonction I (S10)
Y05 Bloc distributeur (S11)
Y06 Soupape de régulation du bras
d'enroulement (S1)
Y07 Fermer la chambre à balles (S2)
Y08 Ouvrir la chambre à balles (S3)
Y10 Table pivotante, en avant (S7)
Y011 Table pivotante, en arrière (S6)
Pos : 60.18 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
352
1
Y 05
HDC00042
Y 07 Y 13 Y 11
Y012 Transfert, en avant (S5)
Y013 Transfert, en arrière (S4)
Y014 Rupture du film (S12)
Y015 Desserrer les bras de fixation
(S13)
Y016 Ouvrir les bras de fixation (S8)
Y017 Fermer les bras de fixation (S9)
Y 15
Y 16
HDC00053
