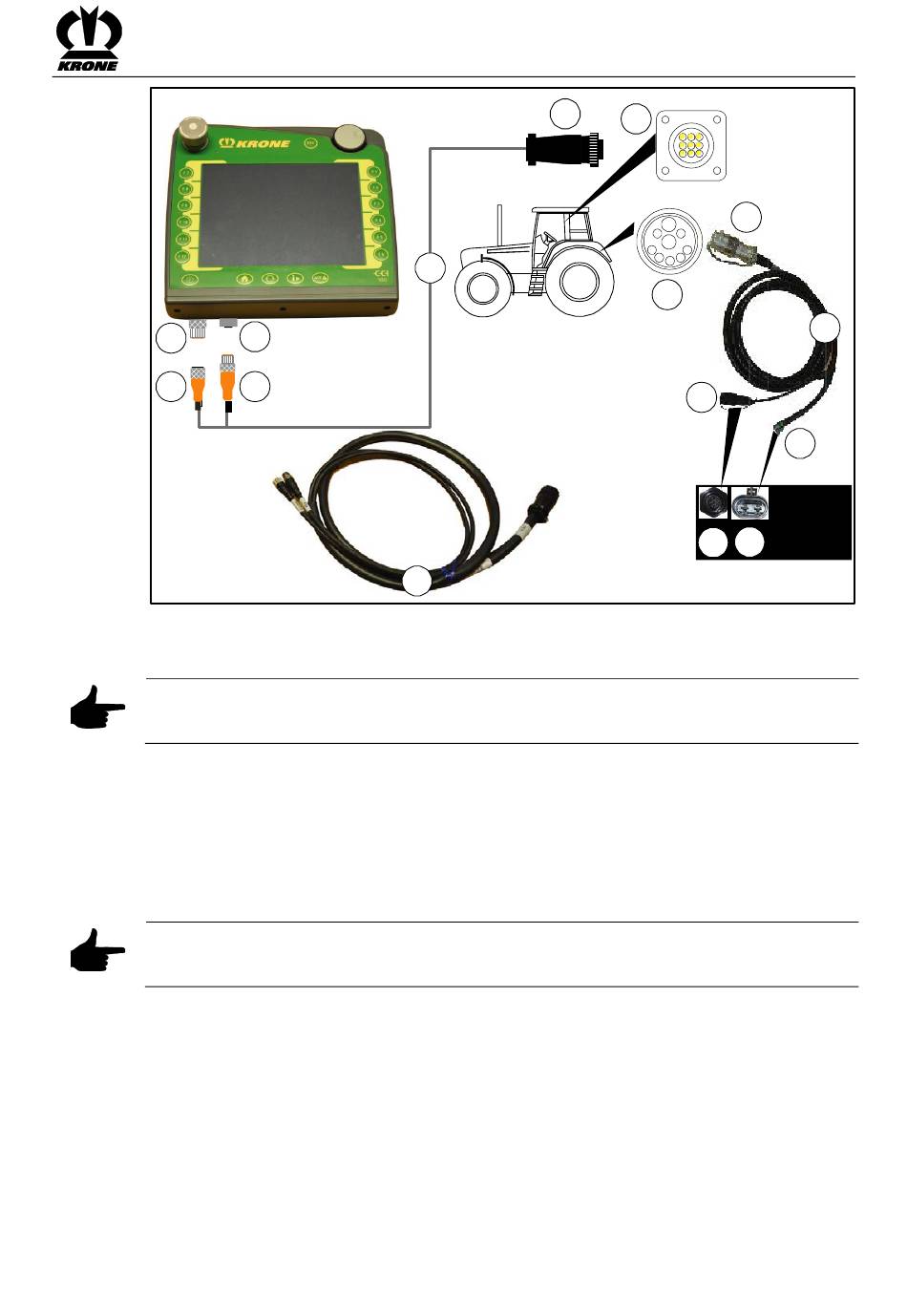

Fig. 48
Pos : 40.34.9 /BA/Info-Center/CCI-ISOBUS-T er minal/T ermi nal ansc hließ en ( vorgerüsteteter ISO Schl epper)_Text1-Verbindung T er minal z um Tr aktor @ 391\mod_1445846257840_64.doc x @ 2799616 @ @ 1
Raccordement du terminal au tracteur
Remarque
Le terminal est raccordé au tracteur via le jeu de câbles (5) spécial qui peut être commandé en
indiquant le numéro de commande KRONE 20 081 223 0.
•
Raccorder le connecteur (2) du jeu de câbles (5) à la prise (1) (CAN1-IN) du terminal.
•
Raccorder le connecteur (4) du jeu de câbles (5) à la prise (3) (CAN1-OUT) du terminal.
•
Raccorder le connecteur ISO (6) (9 pôles) du jeu de câbles (5) à la prise ISO (7) (9 pôles)
se trouvant dans la cabine du tracteur.
Pos : 40.34.10 /BA/Info-C enter /CCI-ISOBUS-T ermi nal /Ter mi nal ansc hließ en ( vorger üsteteter ISO Sc hlepper)_T ext2- Ver bindung Traktor zur Masc hi ne @ 391\mod_1445846351788_64.doc x @ 2799647 @ @ 1
Raccordement du tracteur à la machine
Remarque
Le tracteur est raccordé à la machine via le jeu de câbles (14) qui peut être commandé en
indiquant le numéro de commande KRONE 20 080 384 0.
•
Raccorder le connecteur ISO (9) (9 pôles) du jeu de câbles (14) à la prise ISO (8) (9 pôles)
extérieure du tracteur.
•
Raccorder le connecteur (10) (7 pôles) du jeu de câbles (14) à la prise (11) (7 pôles) de la
machine.
•
Raccorder le connecteur (12) (2 pôles) du jeu de câbles (14) à la prise (13) (2 pôles) de la
machine.
Pos : 40.34.11 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
3
4
5
6
5
Mise en service
7
1
3
4
6
7
9
9
8
10
12
11 13
