Régler le ressort pour la tension du fond à rouleaux avant

Pos : 52.108.2 /BA/Bedi enung /R undball enpres se/R ollboden/Bild Roll bodenvorspannung @ 137 \mod_1353407640178_64.doc x @ 1216682 @ @ 1

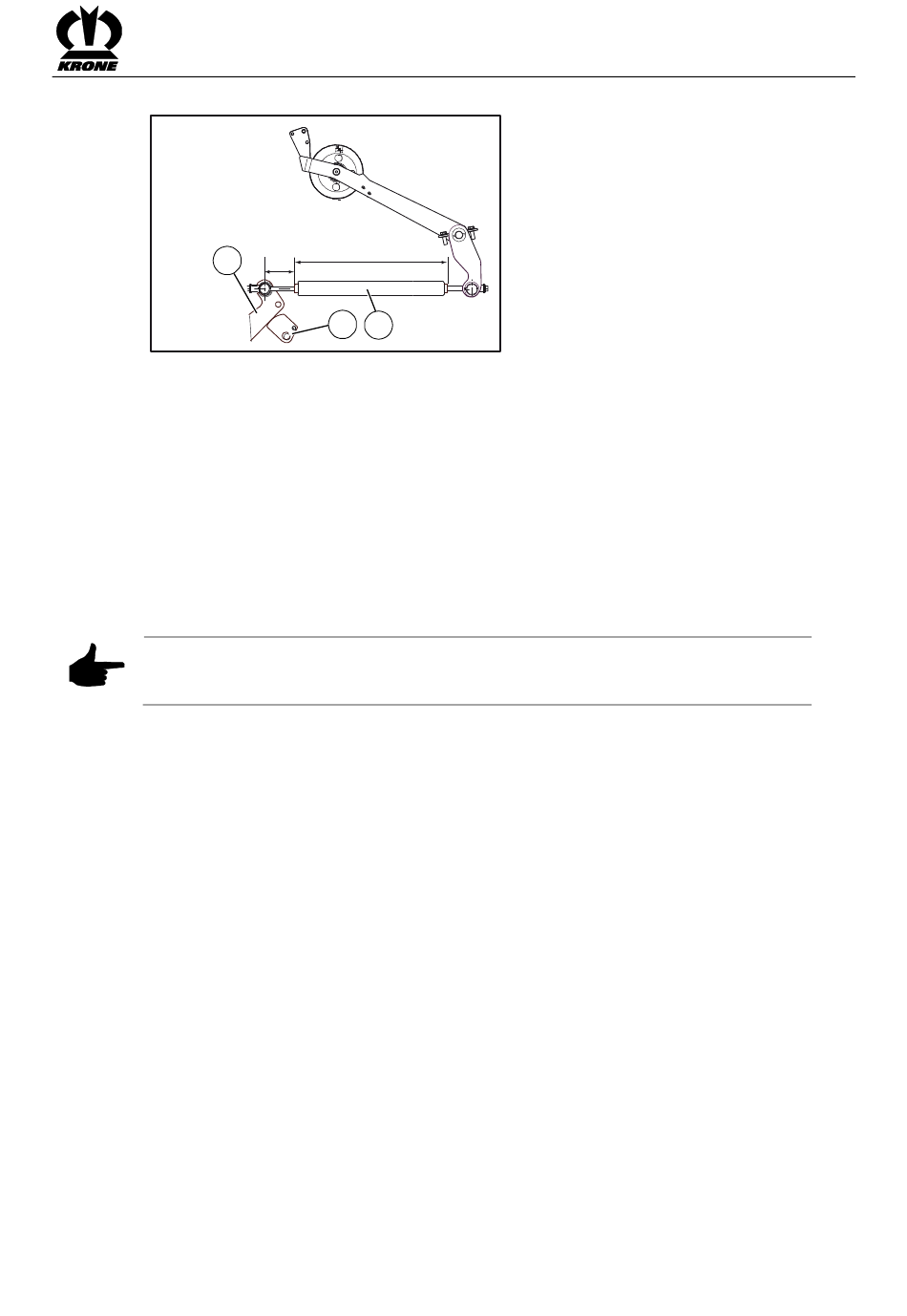

Fig. 187

Pos : 52.108.3 /BA/Bedi enung /R undball enpres se/R ollboden/F eder für R ollbodens pannung vorn ei nstelle n_Vor aussetz ung en @ 362\mod_1439483937982_64.doc x @ 2669110 @ @ 1

Conditions préalables

–

Pour régler le ressort (1), la butée (2) doit se trouver en position III (cœur de balle tendre).

–

La bielle double (3) doit reposer à droite et à gauche sur la butée (2) (pour le réglage, voir le

chapitre « Adapter le Cœur Tendre »).

–

La chambre à balles est fermée.

Pos : 52.108.4 /BA/Bedi enung /R undball enpres se/R ollboden/F eder für R ollbodens pannung vorn ei nstellen_H andl ungssc hritte @ 362\mod_1439484288517_64.doc x @ 2669140 @ @ 1

•

Régler les dimensions X et Z sur le côté droit et gauche de la machine sur les valeurs

suivantes:

Pos : 52.108.5 /BA/Bedi enung /R undball enpres se/R ollboden/F eder für R ollbodens pannung vorn ei nstellen_M aß e V 150 X-tr, C V 150, CV 150 X-tr @ 362\mod_1439484624459_64.doc x @ 2669201 @ @ 1

Pos : 52.108.6 /BA/Bedi enung /R undball enpres se/R ollboden/F eder für R ollbodens pannung vorn ei nstellen_Hi nweis @ 362 \mod_1439484495686_64.doc x @ 2669170 @ @ 1

Remarque

Si les cadres de suspension sont à la même hauteur, les ressorts (1) sur les deux cadres

de suspension doivent avoir la même tension.

Pos : 52.109 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1

COM00211_1

X = 130 mm

Z = 690 mm

Utilisation

261
