Intervalle de maintenance :
1x per saison
Pos : 58.16.6 /BA/Wartung/Noc kensc haltkupplung/Wartung - Noc kensc haltkupplung_Schmi erfett @ 438\mod_1457101770113_64.doc x @ 3001239 @ @ 1
Graisse lubrifiante pour accouplement débrayable à cames WALTERSCHEID
agraset 116
Pos : 58.16.7 /BA/Wartung/Noc kensc haltkupplung/Wartung - Noc kensc haltkupplung Vor auss etzung @ 291\mod_1410844087653_64.doc x @ 2298025 @ @ 1
Condition préalable:
– La machine est arrêtée et sécurisée.
– L'accouplement débrayable à cames est déposé de la machine.
Pos : 58.16.8 /BA/Wartung/Noc kensc haltkupplung/Wartung - Noc kensc haltkupplung zerl egen @ 291\mod_1410844021931_64.doc x @ 2297994 @ @ 1
Désassemblage de l'accouplement débrayable à cames
•
Soulevez la bague d'étanchéité du carter d'accouplement en utilisant l'auxiliaire (par ex.
tournevis).
•
Enlevez la bague d´arrêt.
•
Retirez la rondelle d'appui et les rondelles d'ajustage.
•
Retirez le moyeu du carter d'accouplement.
ATTENTION! Lorsque vous retirez la came de blocage, notez toujours la position du chanfrein
sur les cames de blocage.
•
Retirez les cames de blocage du moyeu.
•
Nettoyez toutes les pièces.
•
Graissez toutes les pièces avec la graisse de Walterscheid en utilisant un pinceau.
Pour graisser, utilisez Agraset 116 (n° de commande 304291) ou Agraset 147 (n° de
commande 102966). La graisse doit être commandée de Walterscheid.
•
Remplissez le creux dans le carter d'accouplement de la graisse.
Pos : 58.16.9 /BA/Wartung/Noc kensc haltkupplung/Wartung - Noc kensc haltkupplung z us ammenbauen Ü S @ 293\mod_1411458863722_64.doc x @ 2306102 @ @ 1
Assemblage de l'accouplement débrayable à cames
Pos : 58.16.10 /BA/Wartung/N oc kensc haltkuppl ung/Wartung - N oc kensc haltkuppl ung zusammenbauen: Bild @ 293\mod_1411459475712_64.doc x @ 2306193 @ @ 1
a

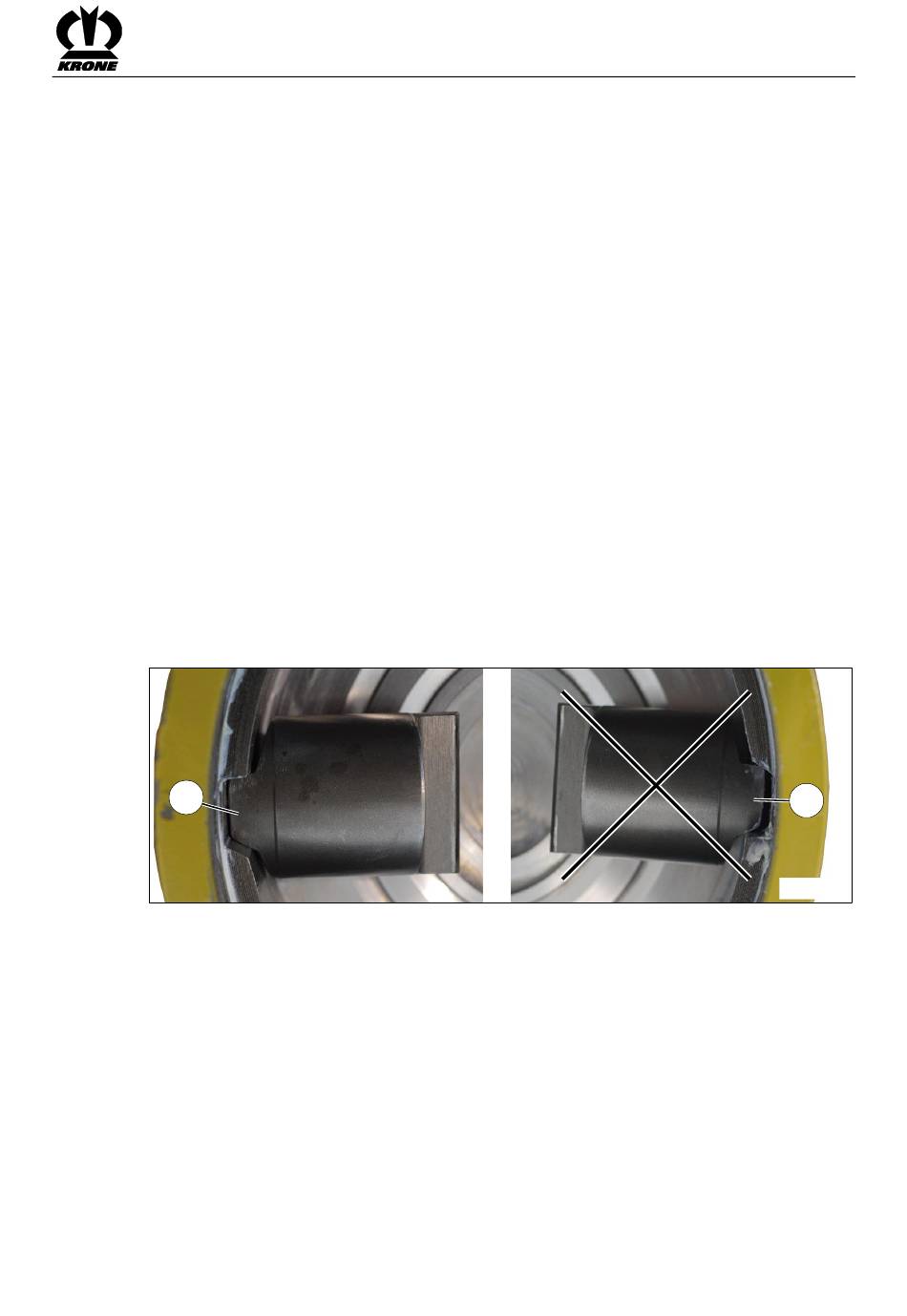

Fig. 267
Pos : 58.16.11 /Layout M odul e /----------------Leerzeil e 5 Pt.-------------------- @ 120\mod_1342592918145_0.doc x @ 1092564 @ @ 1
Pos : 58.16.12 /BA/Wartung/N oc kensc haltkuppl ung/Wartung - N oc kensc haltkuppl ung zusammenbauen: T ext @ 291\mod_1410843953059_64.doc x @ 2297963 @ @ 1
ATTENTION! Lors de l'insertion de la came de blocage, notez toujours la position du chanfrein
sur la came de blocage.
– Came de blocage a) = OK
– Came de blocage b) = pas OK
•
Insérez les cames de blocage dans le moyeu.
•
Insérez le moyeu prémonté dans le carter d'accouplement.
•
Insérez les rondelles d'ajustage et la rondelle d'appui et sécurisez-les à l'aide de la bague
d´arrêt.
•
Puis appliquez à nouveau la graisse sur les rondelles d'ajustage, la rondelle d'appui et la
bague d´arrêt.
•
Insérez la bague d'étanchéité.
Pos : 58.17 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
Maintenance – Lubrification
b
ZX400171
343
