16.22 Déplacer l'arbre de protection des couteaux
Pos : 56.114.2 /BA/Wartung/R undballenpr esse/Messer/M ess ersic her ungs welle 2 Positionen_Bil d_C omprima @ 363\mod_1439994346177_64.doc x @ 2674667 @ @ 1
I
Fig. 260
Pos : 56.114.3 /BA/Wartung/R undballenpr esse/MesserM ess ersicherungs well e 2 Posi tionen_Text @ 437\mod_1456916046060_64.doc x @ 2998233 @ @ 1

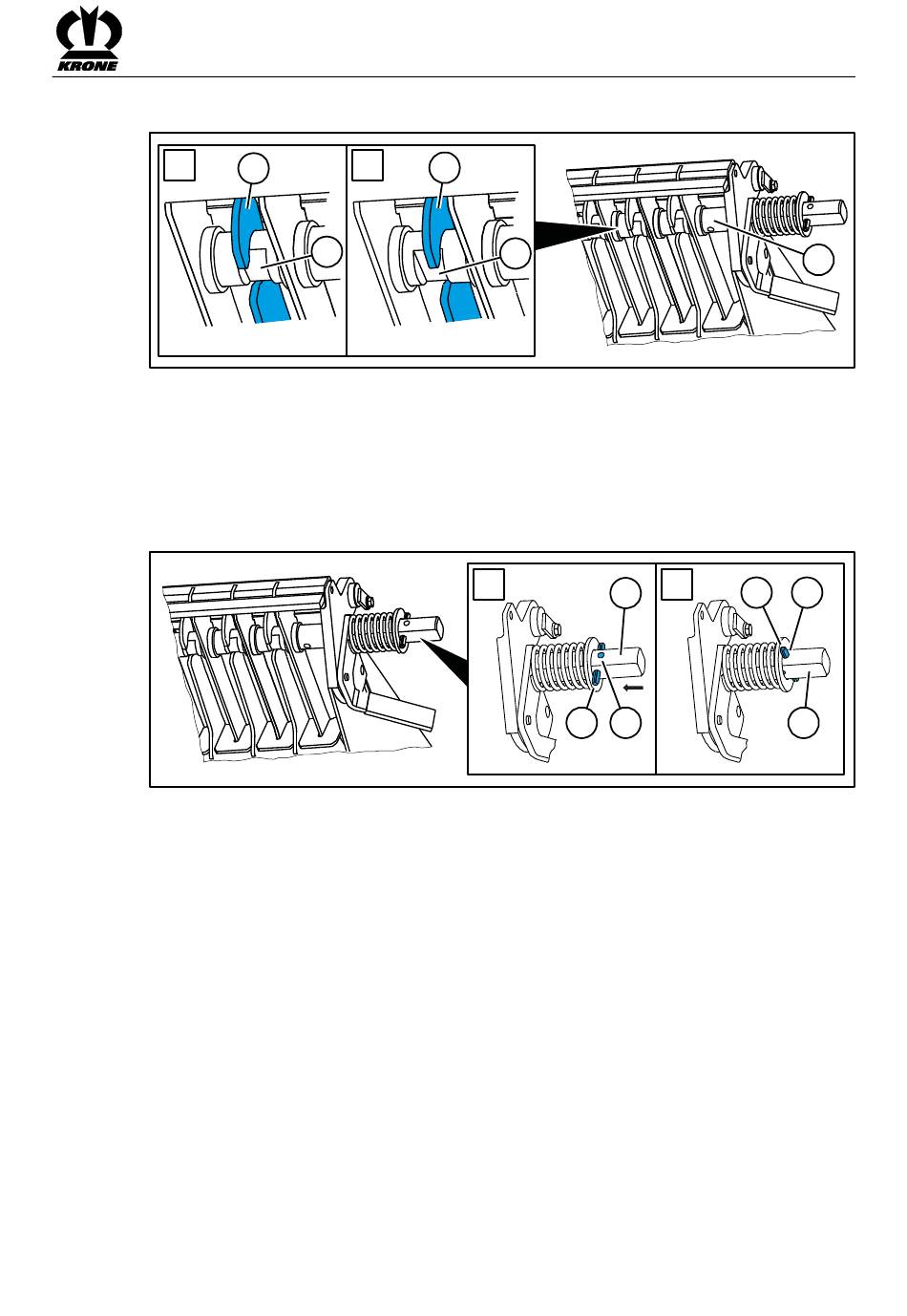

La zone autour de la rainure (1) dans laquelle les couteaux (2) sur l'arbre de protection des
couteaux (3) sont insérés est usée pendant l'utilisation.
L'arbre de protection des couteaux (3) se trouve en usine en position I. Lorsque la zone autour
de la rainure (1) est usée de 1 mm en position I, l'arbre de protection des couteaux peut être
déplacé une fois en position II. Seulement lorsque la rainure est également usée de 1 mm en
position II, l'arbre de protection des couteaux doit être remplacé.
Pos : 56.114.4 /BA/Wartung/R undballenpr esse/Messer/M ess ersic her ungs welle versc hieben_Bild_C omprima @ 363\mod_1440006050663_64.doc x @ 2674850 @ @ 1
COM00415
Fig. 261
Pos : 56.114.5 /BA/Wartung/R undballenpr esse/Messer/M ess ersic her ungs welle versc hieben_T ext @ 388\mod_1445349927544_64.doc x @ 2778735 @ @ 1
Condition préalable :
– Les couteaux sont démontés (voir le chapitre Maintenance « Remplacer les couteaux »).
• Extraire l'axe de serrage (1) sur les deux côtés de la machine.
• Déplacer l'arbre de protection des couteaux (2) de 8 mm.
• Frapper l'axe de serrage dans l'ouverture (3) sur les deux côtés de la machine.
