Ramasseur - Krone Comprima CF 155 XC X-treme Notice D'utilisation Originale

Maintenance
Pos : 56.100 /Ü bers chriften/Ü bersc hriften 3/P-T /P/Pic k- up_Antri ebs kettens pannung @ 488\mod_1482227980186_64.doc x @ 3282494 @ 3 @ 1
16.19.3

Ramasseur

Pos : 56.101 /BA/Sic her hei t/7. Gefahrenhinweise alt /War nung - Quetsc hgefahr Pic k-up @ 34\mod_1256048391518_64.doc x @ 325818 @ @ 1
AVERTISSEMENT ! – Risque d'écrasement !
Effet : blessures au niveau des pieds.
• Abaisser le ramasseur jusqu'au sol.
Pos : 56.102 /BA/Wartung/R undballenpr ess e/Ketten s pann enSpannen Ketten Pic k-up_Bil d_F _V_CF /CV X-tr eme @ 496\mod_1489502247308_64.doc x @ 3404018 @ @ 1
3

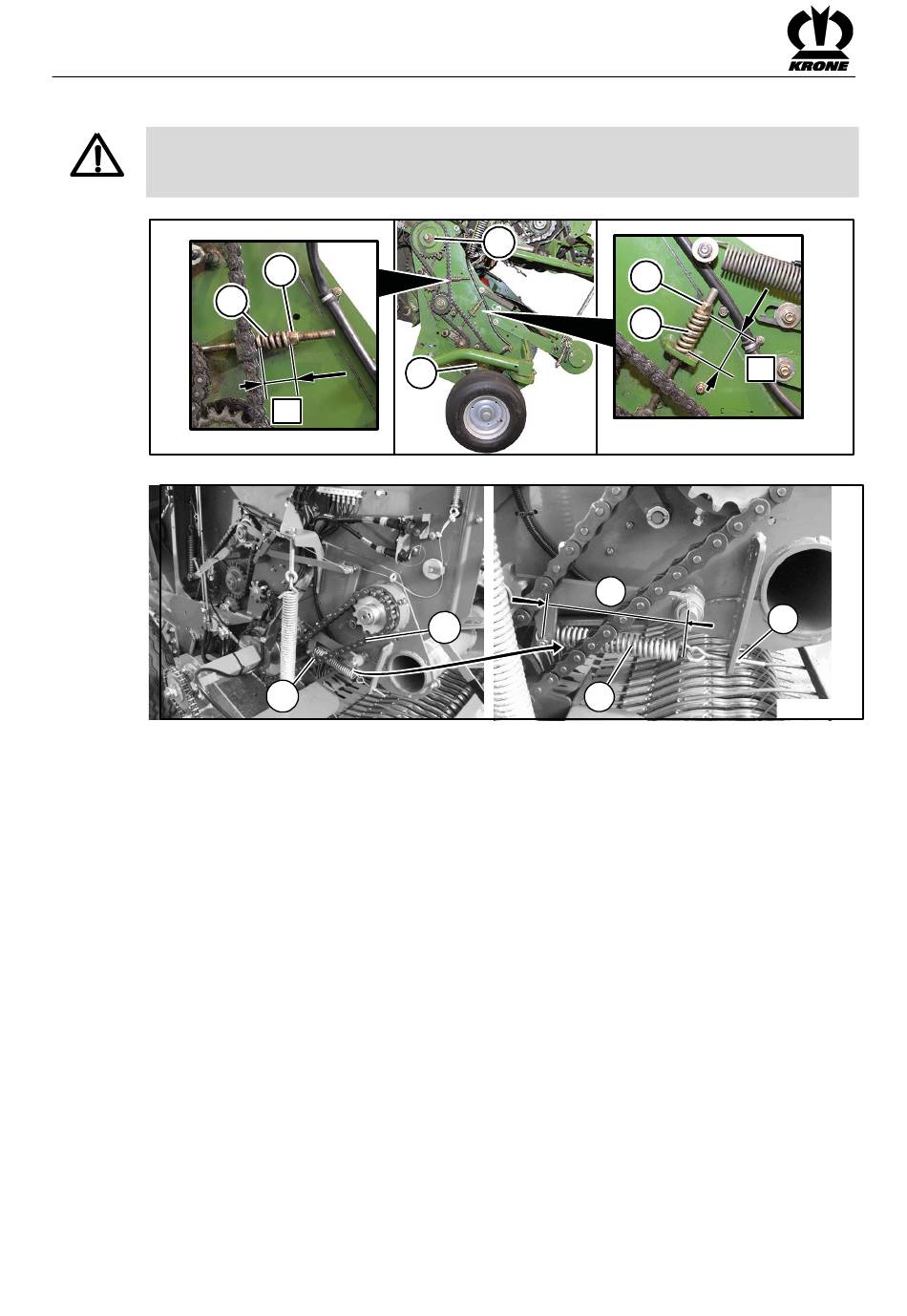

Fig. 250
Pos : 56.103 /BA/Wartung/R undballenpr ess e/Ketten s pannenSpannen Ketten Sc hneidwalz enantrieb CF /CV @ 76\mod_1309872904452_64.doc x @ 664704 @ @ 1
Fig. 251
L'entraînement du cylindre de coupe du ramasseur (1) se trouve sur le côté droit de la machine.
Contrôler la tension de chaîne :
La longueur de chaîne tendue doit être de a = env. 200 mm.
Corriger la tension de chaîne :
Augmenter ou diminuer la tension du ressort de compression (2) en tournant l'écrou (3)
•
jusqu'à ce que la distance a = env. 200 mm soit réglée.
Pos : 56.104 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
328
4
2
X1
1
2
1
5
3
a
2
X2
RPN00056_2
3
RPN00058
