Fig. 170
Pos : 52.96.16 /BA/Bedi enung /R undball enpres se/Pressdr uc k ei nstellenTeil 2: Aufs tec kg etri ebe umsetz en (Nur für X-treme M asc hinen) @ 314\mod_1421924402482_64.doc x @ 2428216 @ @ 1
5
Fig. 171
•

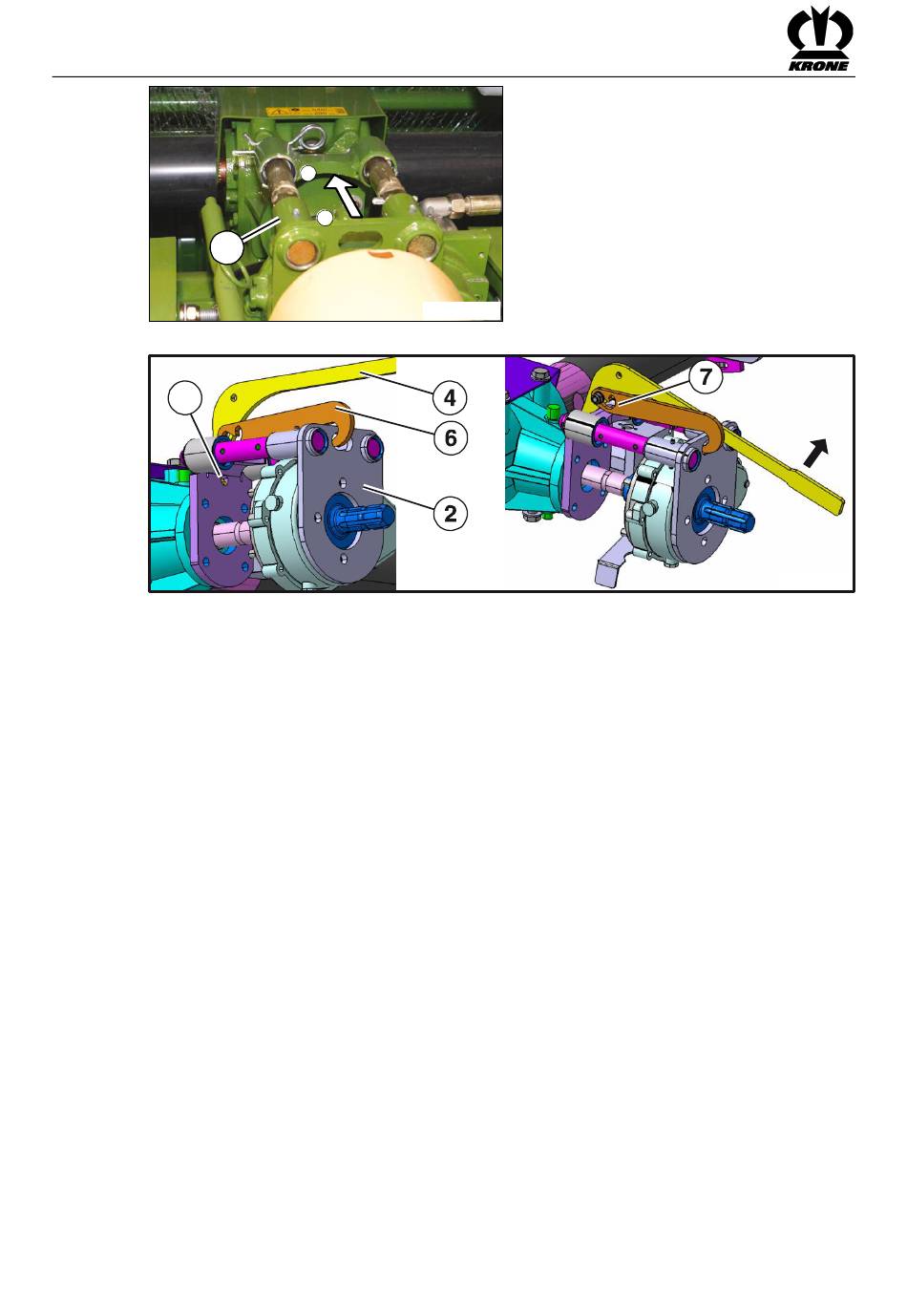

Engager le levier manuel (4) dans l'alésage (5) et le crochet (6) dans le trou oblong de
l'engrenage amovible (2). Si nécessaire, le levier manuel peut être ajusté dans le trou
oblong (7) du crochet (6).
•
Au moyen du levier manuel (4), pousser l'engrenage amovible (2) en position (a) et
sécuriser avec la goupille (1).
•
Retirer le dispositif auxiliaire et le mettre de côté à l'endroit réservé sur la boîte à ficelle.
