16.7.2 Capteur B3 Régler la position du moteur filet
Pos : 56.27.8.2 /BA/Info-Center/CCI-ISOBUS-T er minal/CCI- Press- Wic kel vorric htung/H auptmenüs /Hauptmenü 4 Ser vic e/Sens or B3 Positi on N etz motor eins tell en_Einl eitung -Bild_C ompri ma_ALLE Ter mi nals @ 407\mod_1450086255572_64.doc x @ 2885858 @ @ 1
1
Fig. 226
Pos : 56.27.8.3 /BA/Info-Center/CCI-ISOBUS-T er minal/CCI- Press- Wic kel vorric htung/H auptmenüs /Hauptmenü 4 Ser vic e/Sens or B3 Positi on N etz motor eins tell en_Einl eitung -Text_ALLE T ermi nals @ 407\mod_1450086564186_64.doc x @ 2885919 @ @ 1

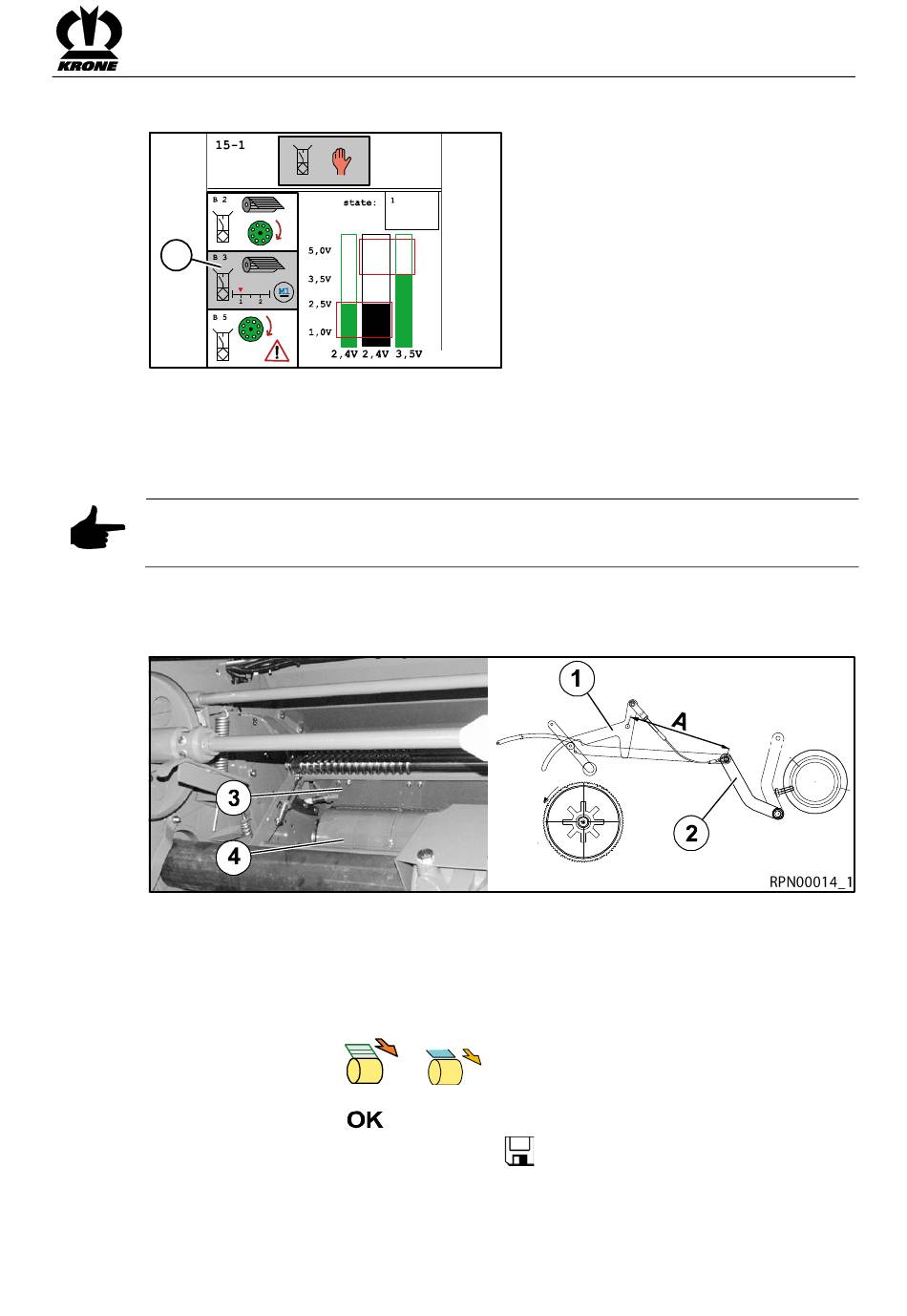

Le capteur B3 (1) est capable de détecter les positions suivantes :
– la position d'alimentation,
– la position de coupe et
– la position de liage.
Remarque
La mémorisation n'est possible que si la barre se trouve dans le rectangle inférieur ou
supérieur de l'affichage à barres.
Pos : 56.27.8.4 /Layout Module /----------------Leerz eile-------------------- @ 240\mod_1395147357027_0.doc x @ 1890986 @ @ 1
Pos : 56.27.8.5 /Ü berschriften/Z wis chenübersc hriften/U-Z/Z uführ position einstellen @ 408\mod_1450088584503_64.doc x @ 2886256 @ @ 1
Régler la position d'alimentation
Pos : 56.27.8.6 /BA/Info-Center/CCI-ISOBUS-T er minal/CCI- Press- Wic kel vorric htung/H auptmenüs /Hauptmenü 4 Ser vic e/Sens or B3 Positi on N etz motor eins tell en_Z uführ position_Comprima_Bild_ALLE T ermi nals @ 407 \mod_1450086892587_64.doc x @ 2885980 @ @ 1
Fig. 227
Pos : 56.27.8.7 /BA/Info-Center/CCI-ISOBUS-T er minal/CCI- Press- Wic kel vorric htung/H auptmenüs /Hauptmenü 4 Ser vic e/Sens or B3 Positi on N etz motor eins tell en_Z uführ position-Text_Comprima_ALLE T er minals @ 408\mod_1450087040171_64.doc x @ 2886102 @ @ 1
La distance A entre le pivot du cliquet (1) et le levier de commande (2) doit s'élever à
A = 285 - 295 mm.
Pour le liage par filet et le liage par film, la position d'alimentation est réglée d'une façon
optimale si la coulisse de filet se déplace aussi près de la butée de sorte que la distance soit de
5 mm, voir le chapitre Liage par film « Contrôler et régler la position d'alimentation ».
• Appuyer sur la touche
position d'alimentation.
• Sélectionner la touche
La position réglée est sauvegardée. Le symbole
Pos : 56.27.8.8 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
OK
IBT000203
ou jusqu'à ce que le moteur filet sort pour obtenir la
.
est affiché sur la ligne supérieure.
Maintenance
305
