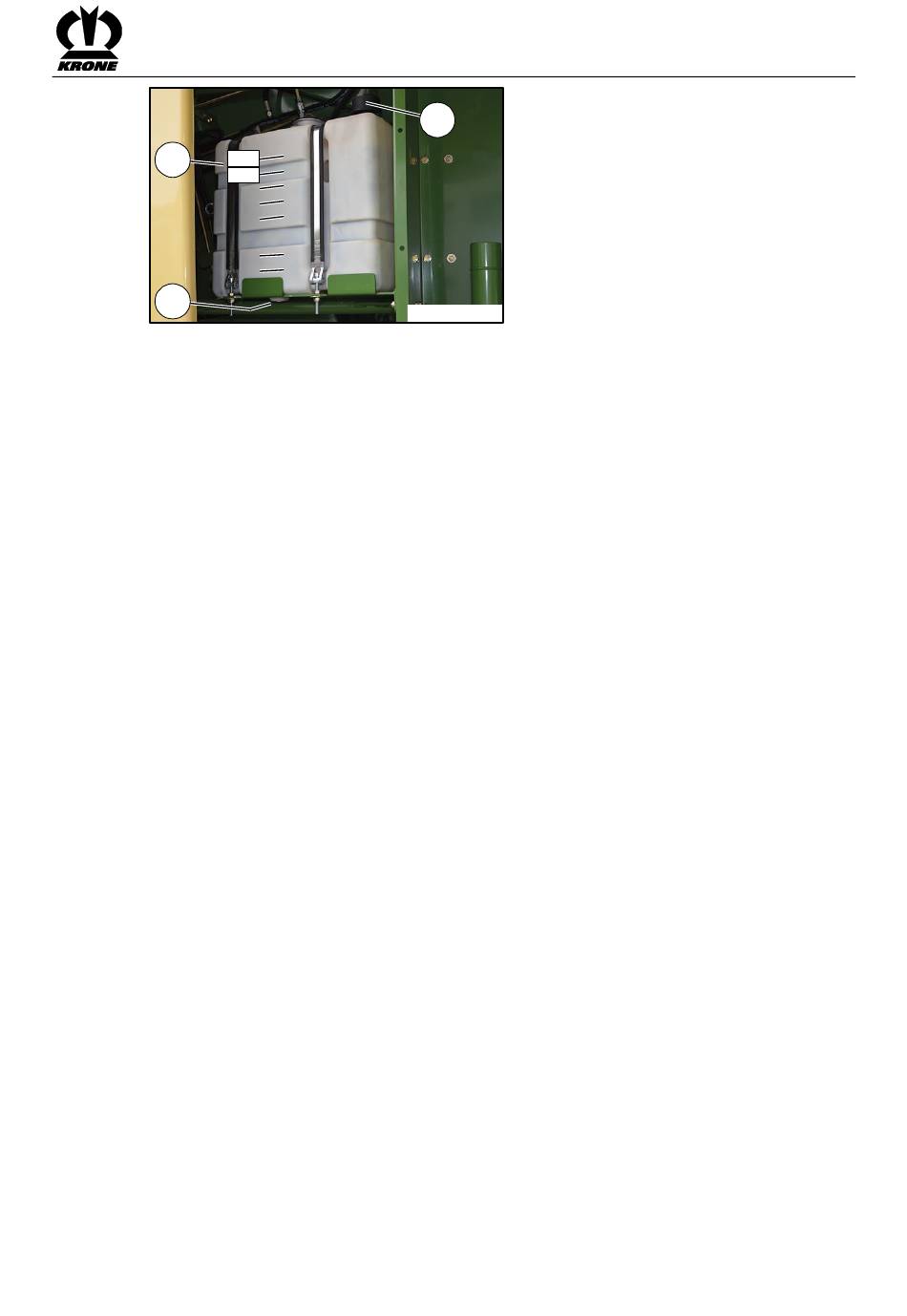

Fig. 276
1)
Echelle graduée
3)
Vis de vidange
Pos : 60.39.2 /BA/Wartung/Rundballenpr ess e/H ydrauli k/H ydrauli költank/Ölstands kontr olle_CV 210 XC , CF 155 HD, C V 150 HD @ 188 \mod_1380185470595_64.doc x @ 1611355 @ @ 1
Contrôle du niveau d'huile :
Condition préalable
–
La trappe arrière doit être fermée.
•
Relever le niveau d'huile sur l'échelle graduée.
Si le niveau d'huile se situe entre 40 et 45 l sur l'échelle graduée, le niveau d'huile est correct.
Si le niveau d'huile n'atteint pas les 40 l :
•
Nettoyer la zone située autour du filtre d'apport d'air.
•
Ajouter de l'huile via le filtre d'apport d'air jusqu'au repère des 45 l.
•
Nettoyer la zone située autour du bouc hon de rempliss age ( 2) avant de faire l'appoint.
Pos : 60.39.3 /BA/Wartung/Rundballenpr ess e/Sc hmi erung/Schmi erpl anÖl wec hs elinter vall Compri ma @ 60\mod_1298295449413_64.doc x @ 564898 @ @ 1
Intervalle de vidange d'huile :
•
toutes les 500 heures de fonctionnement
•
au moins après chaque saison
Pos : 60.39.4 /BA/Wartung/Rundballenpr ess e/H ydrauli k/H ydrauli költank/Öl wechs el C ompri ma_C V 210 XC, CF 155 HD , C V 150 HD @ 188\mod_1380206633766_64.doc x @ 1612412 @ @ 1
Vidange de l'huile :
Condition préalable
–
La trappe arrière doit être fermée.
Récupérer l'huile usagée dans un récipient approprié.
•
Dévisser la vis de vidange et vidanger l'huile.
•
Revisser la vis de vidange.
•
Ajouter de l'huile neuve via le filtre d'apport d'air jusqu'au repère des 45 l de l'échelle
graduée.
Pos : 60.40 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
45 l
40 l
Maintenance des circuits hydrauliques
2
COM00305_1
2)
Filtre d'apport d'air
