Capteur Namur d = 30 mm

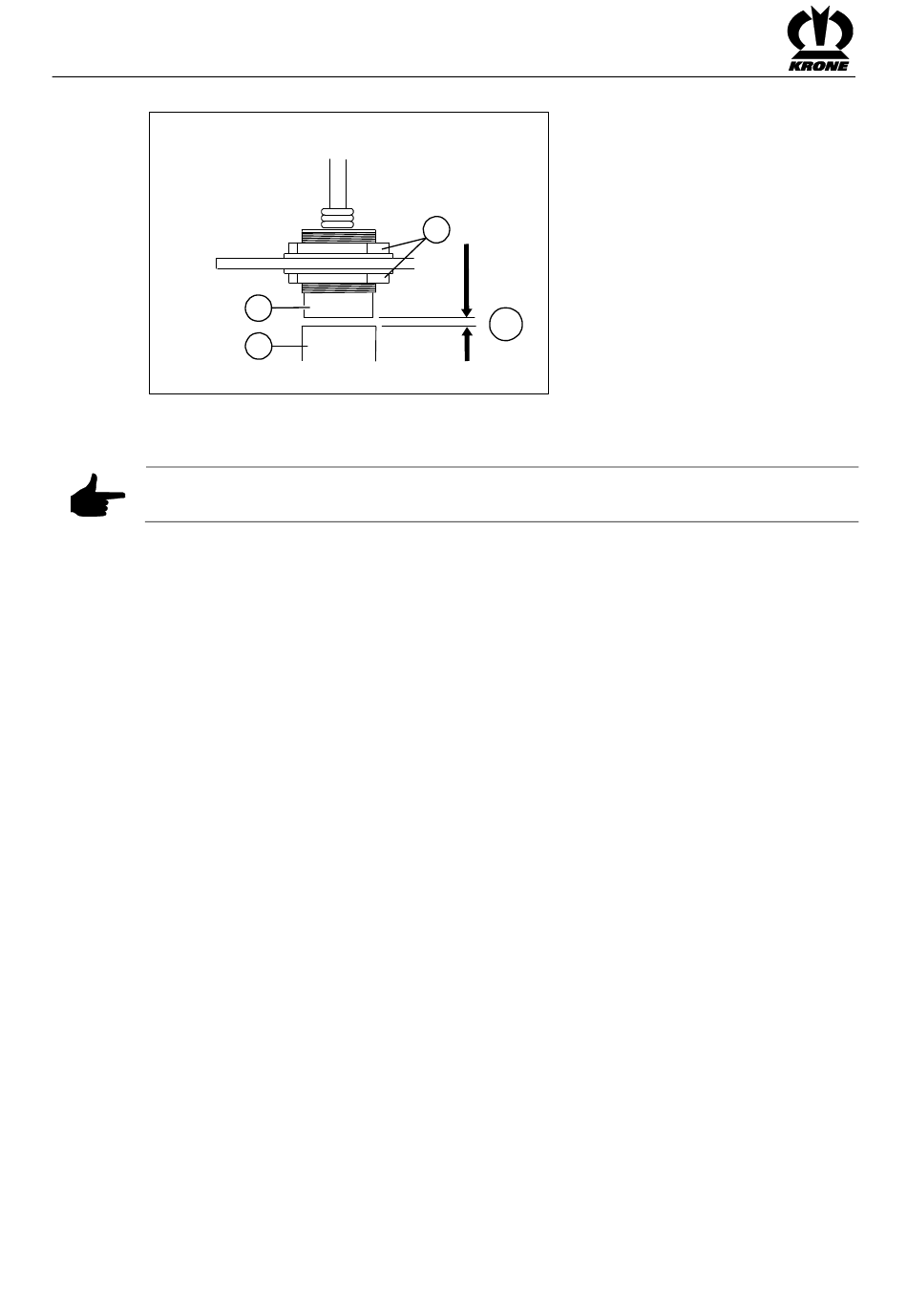

Fig. 225
La distance entre le transmetteur (2) et le capteur (1) doit être égale à « a » = 4 mm .
Remarque
Avec le capteur « Filet en déplacement » (B2), la distance doit être réglée sur 2 mm.
Réglage :
•
Desserrer les écrous des deux côtés du capteur.
•
Tourner les écrous jusqu'à ce que la distance « a » = 4 mm soit atteinte.
•
Resserrer les écrous.
Pos : 56.27.7 /Layout Mo dule /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
304
1
2
3
a
BPXC0172
