8.14.4
Régler le déflecteur
Pos : 40.57.24 /BA/Inbetriebnahme/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Bedienung_Prall blec h eins tell en_Bild_RP025 @ 511\mod_1502173804867_64.doc x @ 3503031 @ @ 1
2
I

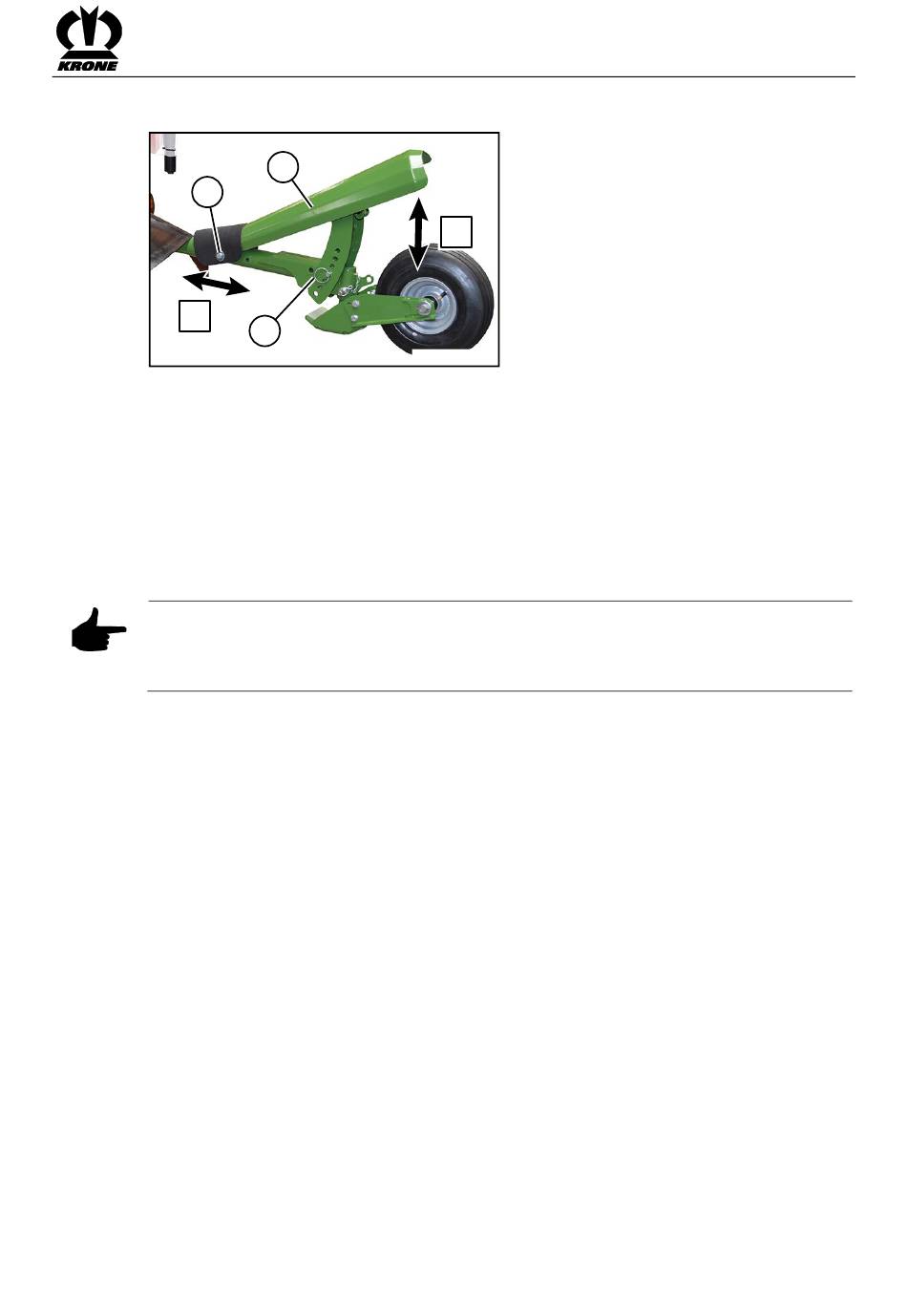

Fig. 65
Pos : 40.57.25 /BA/Inbetriebnahme/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Be dienung_Prall blec h eins tell en Text @ 397\mod_1446793251863_64.doc x @ 2820626 @ @ 1
L'inclinaison du déflecteur est modifiée par le réglage du déflecteur (1). Cela affecte aussi la
dépose de balles.
Le réglage dépend de plusieurs facteurs (par ex. la taille des balles) et varie selon les besoins.
Exemple :
–
Grand angle d'inclinaison du déflecteur pour un grand diamètre de balles
–
Petit angle d'inclinaison du déflecteur pour un petit diamètre des balles
Le déflecteur (1) peut être réglé horizontalement (I) et verticalement (II).
Remarque
Dans le sens horizontal (I), le déflecteur est préréglé en usine. KRONE recommande de
maintenir cette position.
Dans le sens vertical (II), KRONE recommande d'utiliser l'alésage central.
Régler le déflecteur horizontalement (I)
•
Desserrer le raccord à vis (2).
•
Amener le déflecteur (1) à la position souhaitée et monter le raccord à vis.
Régler le déflecteur verticalement (II)
•
Démonter le boulon (3).
•
Amener le déflecteur (1) à la position souhaitée et le sécuriser avec le boulon (3), la
goupille pliante et la bague de la goupille pliante.
Pos : 40.57.26 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
1
3
COM00503_1
II
Mise en service
105
