Replier le vire-balles lors de l'utilisation

Pos : 40.57.33 /BA/Inbetriebnahme/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Bedienung_Ball enaufs tell er ei nklappen T ext Ei nführ ung _RP025 @ 488\mod_1481814577155_64.doc x @ 3281157 @ @ 1

Lorsque la balle ronde ne doit pas être déposée à l'avant, le vire-balles peut être replié pendant

l'utilisation. Pour ce faire, il est également nécessaire de démonter la roue d'appui.

Pos : 40.57.34 /Ü bersc hriften/Z wisc henübersc hriften/P-T/Stützr ad demontieren_Ballenaufsteller @ 488\mod_1481814905446_64.doc x @ 3281193 @ @ 1

Démonter la roue d'appui

Pos : 40.57.35 /BA/Inbetriebnahme/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Bedienung_Stützr ad monti eren demontier en_Bild 2_R P025 @ 511\mod_1502178601981_64.doc x @ 3503474 @ @ 1

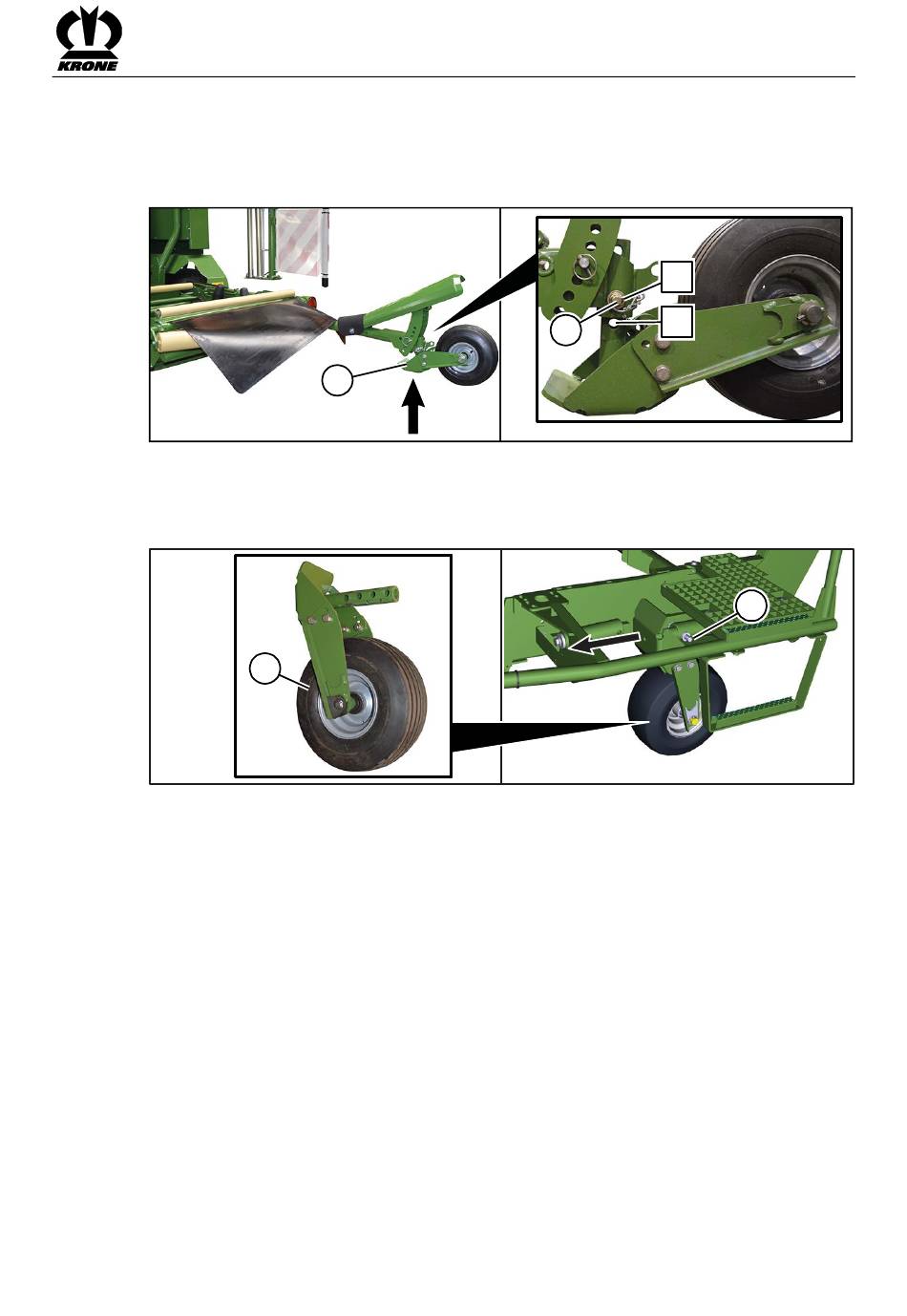

Fig. 67

Pos : 40.57.36 /BA/Inbetriebnah me/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Bedienung_Stützr ad demonti eren_Text 2_R P025 @ 488\mod_1481815480360_64.doc x @ 3281258 @ @ 1

•

Desserrer la goupille pliante et retirer le boulon (2).

•

Extraire la roue d'appui (1) dans le sens contraire des flèches.

Pos : 40.57.37 /BA/Inbetriebnahme/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Bedienung_Stützr ad monti eren_Bild 1_CF C V X-treme @ 556\mod_1538026742635_64.doc x @ 3711399 @ @ 1

Fig. 68

Pos : 40.57.38 /BA/Inbetriebnahme/Rundballenpress e/Ball enwender, neu: Ballenaufsteller/Ball enaufsteller _Bedienung_Stützr ad demonti eren_Text 1_R P025 @ 488\mod_1481815643647_64.doc x @ 3281289 @ @ 1

•

Sur le côté droit du dispositif d'enroulement, enfoncer la roue d'appui (1) dans le sens

contraire des flèches.

•

Bloquer à l'aide du boulon (2) et de la goupille pliante.
