Vérification de la protection interne
Ouvrir l'interrupteur (D) : le courant
d'excitation doit croître jusqu'à son plafond
préréglé, s'y maintenir pendant un temps ≥
10 secondes et retomber à une valeur < 1 A.
Pour réarmer il faut couper l'alimentation
par l'interrupteur (A).
Nota : Après réglage du plafond d'excitation
selon cette procédure, reprendre le réglage
de tension (cf § 2.1.1.)
(*) Avoir du courant de court-circuit égal à 3 I
est une obligation légale dans plusieurs pays
pour permettre une protection sélective.
3.2.3 ­ Utilisation particulière
ATTENTION
Le circuit d'excitation E+, E­ ne doit pas
être ouvert lorsque la machine fonction­
ne : destruction du régulateur.

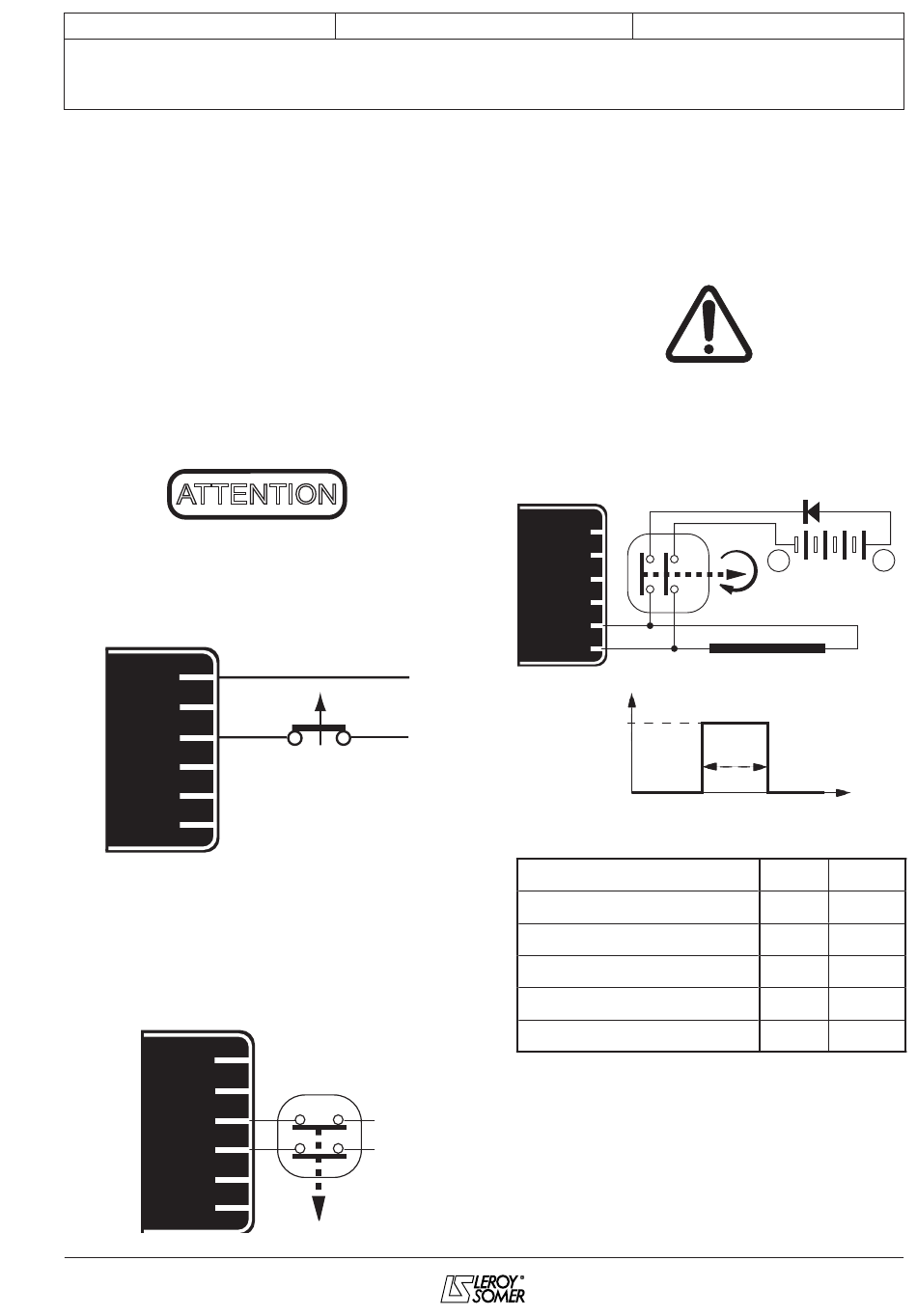

3.2.3.1 ­ Désexcitation du R438 (SHUNT)
X2
Z1
X1
Z2
E+
E-
La coupure de l'excitation s'obtient par la
coupure de l'alimentation du régulateu (1 fil
- X1 ou X2).
Calibre des contacts : 16A - 250V alt.
3.2.3.2 ­ Désexcitation du R438 (AREP/
PMG)
X2
Z1
X1
Z2
E+
E-
Installation et maintenance
R438
RÉGULATEUR
La coupure de l'excitation s'obtient par la
coupure de l'alimentation du régulateur (1fil
sur chaque bobinage auxiliaire) calibre des
contacts 16 A - 250V alt.
Branchement identique pour réarmer la pro-
tection interne du régulateur.
n
En cas d'utilisation de la désexcitation,
prévoir l'excitation forcée.
3.2.3.3 ­ Excitation forcée du R438
Applications
Amorçage de sécurité
Couplage en parallèle désexcité
Couplage en parallèle à l'arrêt
Démarrage par la fréquence
Amorçage en surcharge
249/270
3971 fr -
(400V - 10A)
X2
Z1
X1
Z2
E+
E-
Inducteur d'excitatrice
Excitation forcée
B Volt
2010.11 / f
Diode
+
-
t
Batterie (B Volt)
t
Temps
B volts Temps t
12 (1A) 1 - 2 s
12 (1A) 1 - 2 s
12 (1A) 5 - 10 s
12 (1A) 5 - 10 s
12 (1A) 5 - 10 s
11
