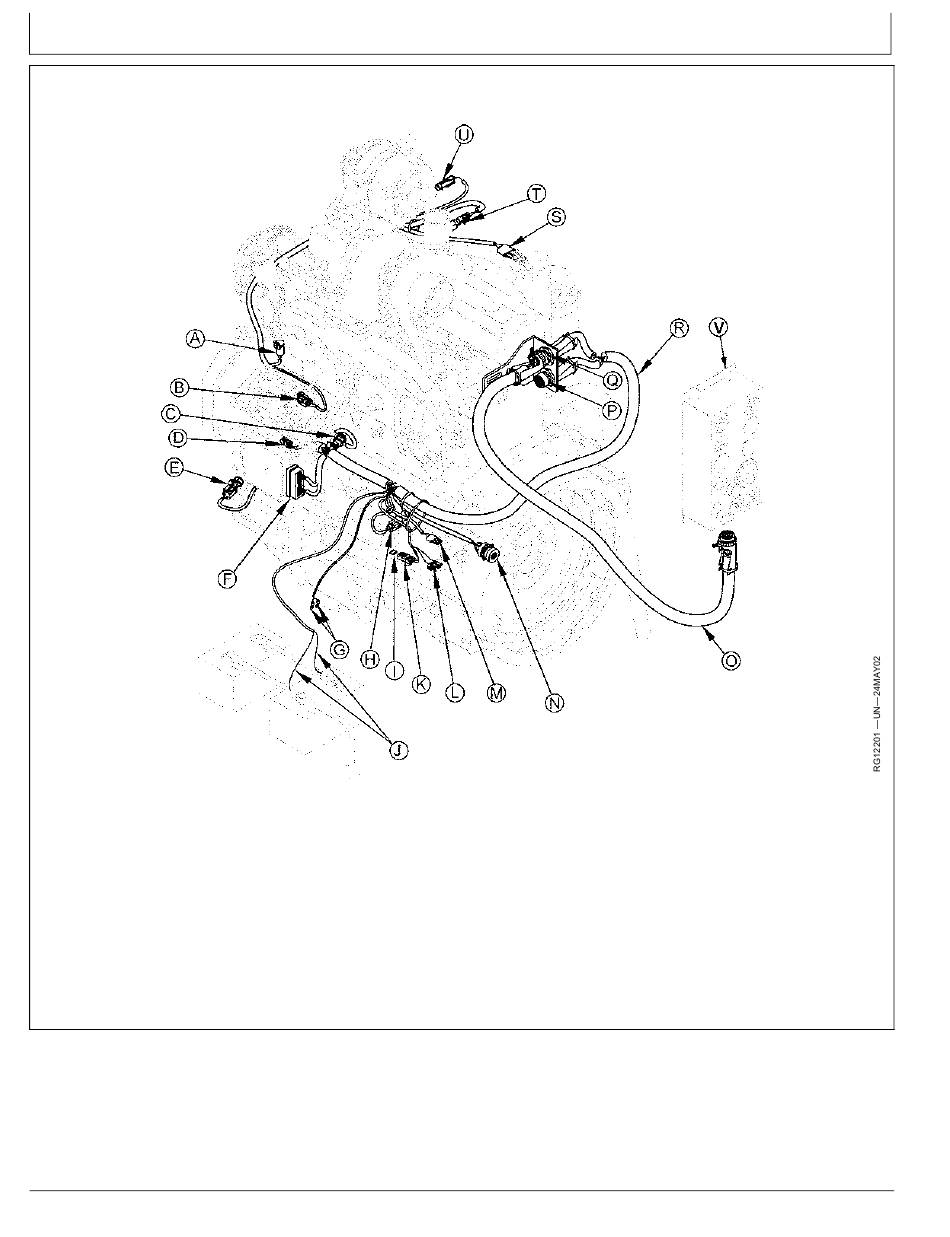

Agencement du câblage du moteur (circuit de carburant électronique à
pompe d'injection Stanadyne DE10)
A—Connecteur du capteur de
température du liquide de
refroidissement
B—Connecteur du capteur de
température de combustible
C—Connecteur de solénoïde de
pompe d'injection
D—Connecteur CAN SAE 1939
E—Connecteur du capteur de
position de vilebrequin
F— Connecteur ECU
Pannes et remèdes
G—Connecteur du relais de
démarreur
H—Connecteur du capteur de
pression d'huile
I— Fusible de circuit principal
(10 A)
J— Connexions de batterie,
alimentation et masse
K—Porte­fusible
L— Connecteur du module
suppresseur de transitoires
55­2
M—Connecteur de
MARCHE/ARRÊT à distance
N—Connecteur de diagnostic du
réseau CAN
O—Faisceau de fils de
connecteur du tableau de
bord
P—Connecteur de fonction
à 23 broches en option
(unité de commande du
moteur à fonctions étendues
uniquement)
Q—Connecteur du tableau de
bord à 21 broches
R—Faisceau moteur
172/270
S—Connecteur de réchauffeur
de carburant
T— Connecteur du capteur
de température d'air du
collecteur
U—Connecteur d'allumage de
l'alternateur
V—Tableau de bord en option ou
tableau de bord du générateur
CD03523,000018E ­28­02FEB07­1/1
