SDMO R44 Manuel D'utilisation Et D'entretien page 149

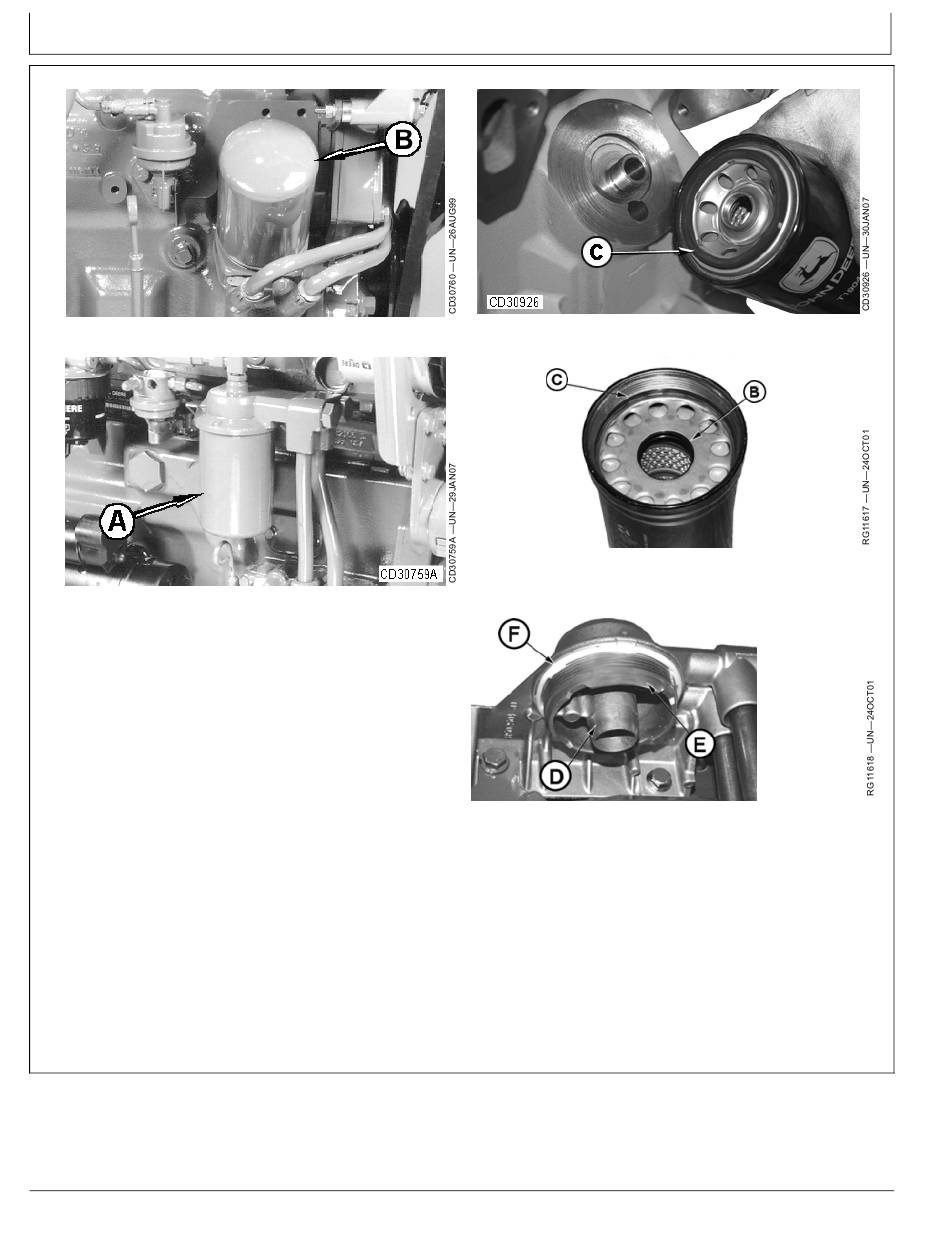

Filtre à huile des moteurs 3029 et 4039
Filtre à huile des moteurs 4045 et 6068
4. Remplacement du filtre à huile
•
Moteurs 3029 et 4039
a. Déposer l'élément filtrant (B) au moyen d'un outil
adéquat et mettre l'élément au rebut.
b. Lubrifier le joint neuf (C) et poser l'élément de
filtre neuf. Serrer l'élément filtrant à la main en
tenant compte des valeurs indiquées sur l'élément
filtrant. Si les valeurs ne sont pas fournies, une
fois la garniture en contact avec le logement du
filtre, serrer l'élément de trois quarts de tour à un
tour et quart. NE PAS serrer le filtre de manière
excessive.
•
Moteurs 4045 et 6068
a. Retirer l'élément de filtre à huile (A) à l'aide d'une
clé appropriée et le jeter.
b. Appliquer de l'huile moteur propre sur le joint
intérieur (B) et extérieur (C) et sur les filetages du
filtre.
c. Essuyer les deux surfaces d'étanchéité de la
couronne (D, E) à l'aide d'un chiffon propre.
S'assurer que les encoches du joint étanche aux
poussières (F) sont bien installées dans celles du
carter. Remplacer le joint étanche aux poussières
s'il est endommagé.
Entretien—Toutes les 500 heures
A—Filtre à huile
B—Joint intérieur
C—Joint extérieur
d. Poser et serrer le filtre à huile à la main jusqu'à
ce qu'il soit bien calé contre le joint étanche aux
poussières (F). NE PAS trop serrer.
5. Fermer le robinet de vidange d'huile.
Suite voir page suivante
30­2
147/270
Lubrification du joint d'élément de filtre neuf
Joints du filtre à huile
Filtre et couronne de montage
D—Surface d'étanchéité
E—Surface d'étanchéité
F— Joint antipoussière
DPSG,CD03523,29 ­28­01JUL09­2/3
072709
PN=77
