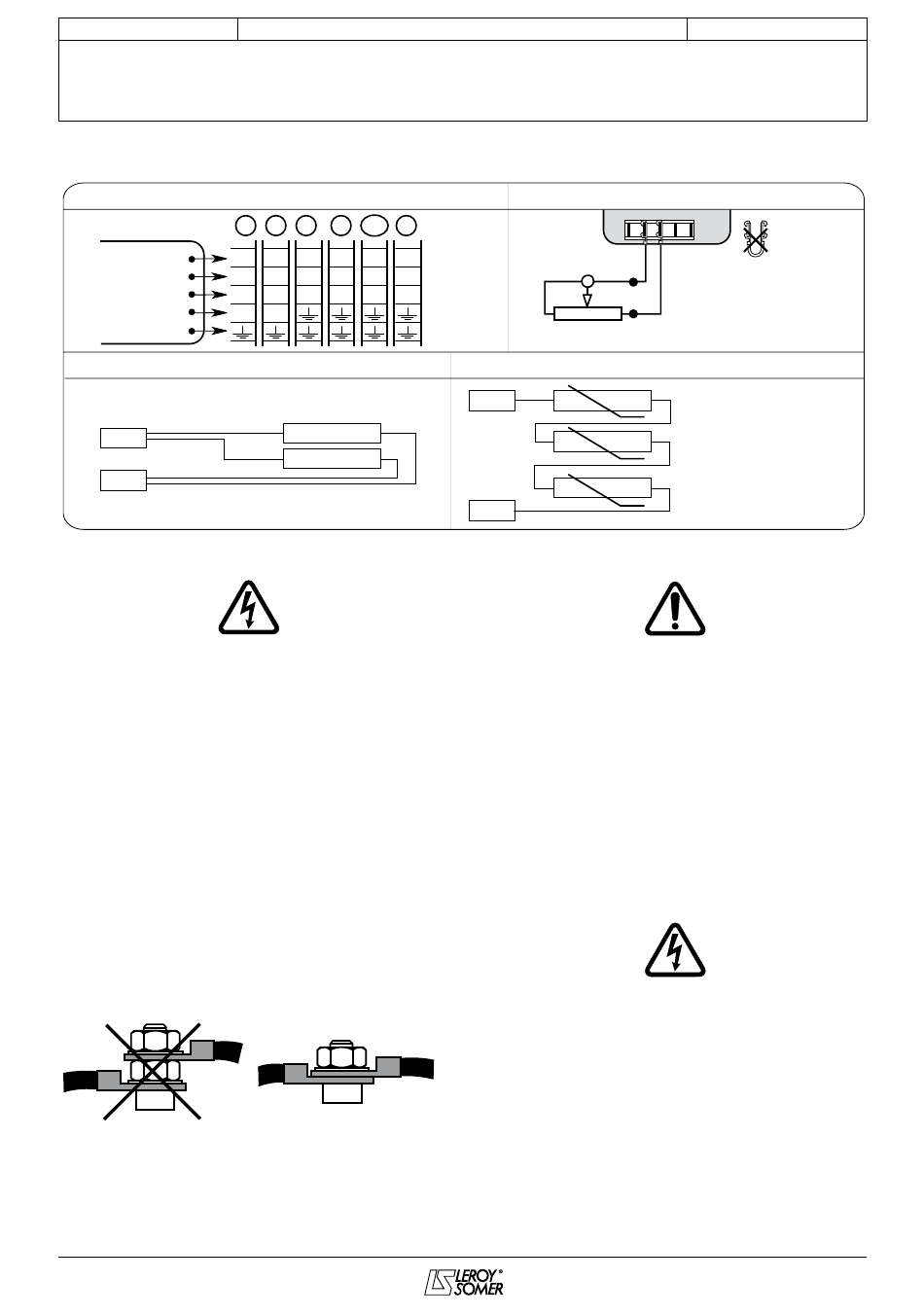

3.3.2 - Schéma de connexion des options
Kit antiparasitage R 791 T (standard pour marquage CE)
Connexions
Noir
Noir
Noir
Bleu
Blanc
Résistance de réchauffage
101
102
LSA 43.2, 44.2
3.3.3 - Vérifications des branchements
Les installations électriques doivent être réalisées
conformément à la législation en vigueur dans le pays
d'utilisation.
Vérifier que :
- le dispositif de coupure différentielle, conforme à la législation
sur la protection des personnes en vigueur dans le pays
d'utilisation, a bien été installé sur la sortie de puissance de
l'alternateur au plus près de celui-ci. (Dans ce cas, déconnecter
le fil bleu du module d'antiparasitage R 791 reliant le neutre.)
- les protections éventuelles ne sont pas déclenchées
- dans le cas d'un régulateur extérieur, les connexions entre
l'alternateur et l'armoire sont bien effectuées selon le schéma
de branchement
- il n'y a pas de court-circuit entre phase ou phase-neutre entre
les bornes de sortie de l'alternateur et l'armoire de contrôle du
groupe électrogène (partie du circuit non protégée par les
disjoncteurs ou relais de l'armoire)
- le raccordement de l'alternateur est réalisé cosse sur cosse
et conforme au schéma de connexion des bornes.
- Les liaisons équipotentielles de masse ont été réalisées
correctement (section et continuité des masses).
INSTALLATION ET MAINTENANCE
LSA 43.2 / 44.2 - 4 pOLeS
ALTeRNATeURS
A D F B F/F G
T1 T1 T1 T1 T1 T2
T2 T2 T2 T2 T9 T4
T3 T3 T3 T3 T3 T3
N N
Potentiomètre tension
Sondes stator CTP
103
104

3.4 - Mise en service

Le démarrage et l'exploitation de l'alternateur n'est
possible que si l'installation est en accord avec les règles
et consignes définies dans cette notice.
L'alternateur est essayé et réglé en usine. A la première
utilisation à vide, il faudra s'assurer que la vitesse
d'entraînement est correcte et stable (voir la plaque
signalétique). A l'application de la charge, l'alternateur doit
retrouver sa vitesse nominale et sa tension ; toutefois, si le
fonctionnement est irrégulier, on peut intervenir sur le réglage
de l'alternateur (suivre la procédure de réglage : cf. § 3.5). Si
le fonctionnement se révèle toujours défectueux il faudra
alors faire une recherche de panne (cf. § 4.4).
3.5 - Réglages
Les différents réglages pendant les essais seront réalisés
par un personnel qualifié. Le tournevis pour les réglages
doit être prévu pour usage avec du matériel électrique. Le
respect de la vitesse d'entraînement spécifiée sur la
plaque signalétique est impératif pour entamer une
procédure de réglage. Les seuls réglages possibles de
l'alternateur se font par l'intermédiaire du régulateur.
L'accès aux réglages du régulateur se fait par le panneau
dédié à cet effet.
Après la mise au point les panneaux d'accès ou capotages
seront remontés.
215/270
3434 fr - 2010.10 / i
ST4
Ajustage de la tension
par potentiomètre à distance
130°C
Ph1
Fil bleu
150°C
Ph2
Fil noir
Ph3 180°C
Fil rouge/blanc
