4.5.1 - Vérification du bobinage
On peut contrôler l'isolation du bobinage en pratiquant un
essai diélectrique. Dans ce cas, il faut impérativement
déconnecter toutes les liaisons du régulateur.
ATTENTION
Les dommages causés au régulateur dans de telles
conditions ne sont pas couverts par notre garantie.

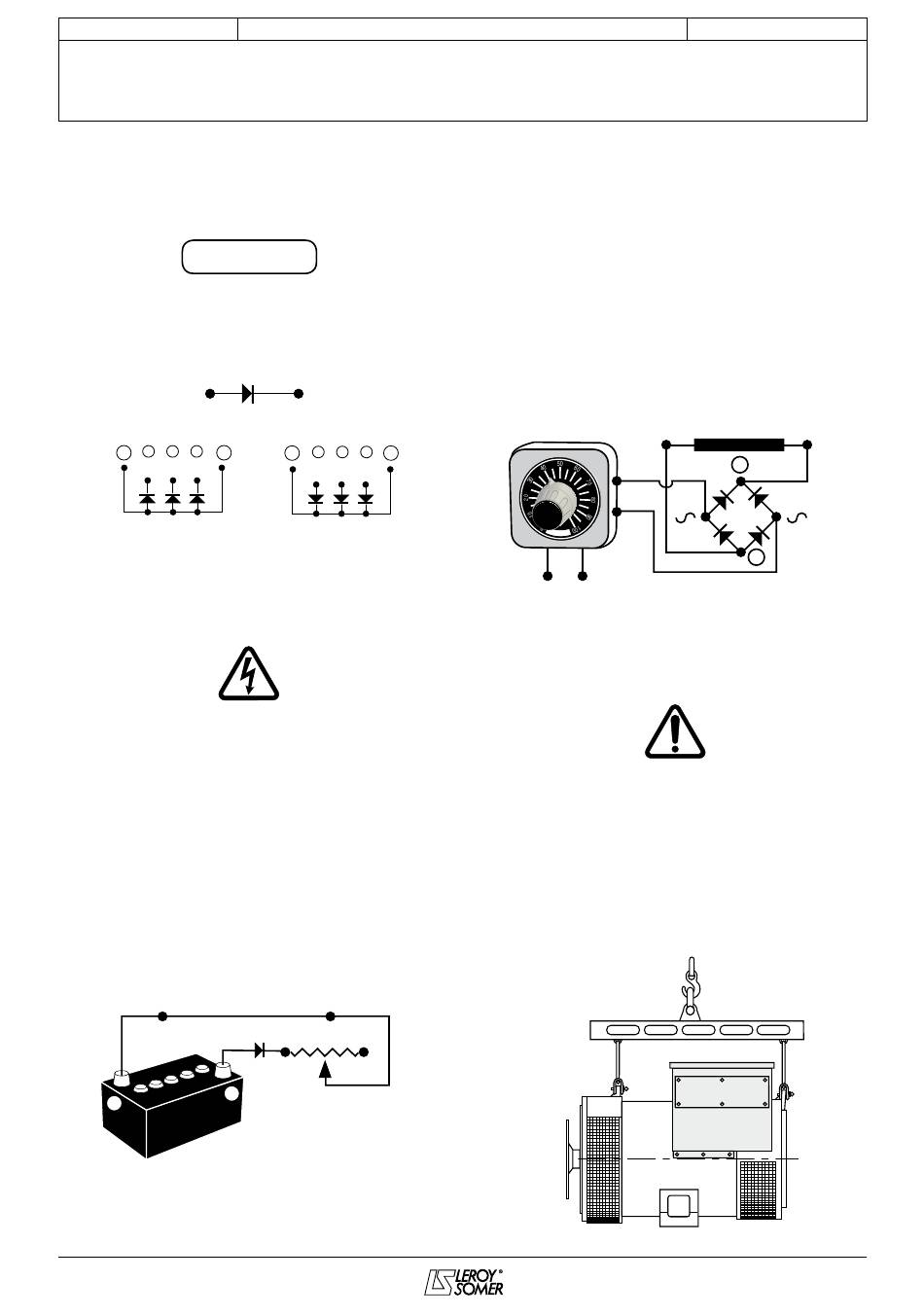

4.5.2 - Vérification du pont de diodes
A
Anode
Pont de diodes LSA 43.2 / 44.2
~ ~ ~
- -
C C C
A A A
Une diode en état de fonctionnement doit laisser passer le courant
uniquement dans le sens anode vers cathode.
4.5.3 - Vérification des bobinages et diodes
tournantes par excitation séparée
Pendant cette procédure, il faut s'assurer que l'alternateur
est déconnecté de toute charge extérieure et examiner la
boîte à bornes pour s'assurer du bon serrage des
connexions.
1) Arrêter le groupe, débrancher et isoler les fils du
régulateur.
2) Pour créer l'excitation séparée, deux montages sont
possibles.
Montage A : Raccorder une batterie de 12 V en série avec un
rhéostat d'environ 50 ohms - 300 W et une diode sur les 2 fils
de l'inducteur (5+) et (6–).
Montage A
6 -
Inducteur
Diode 1A
+
-
Batterie 12 V
Montage B : Raccorder une alimentation variable « Variac » et
un pont de diodes sur les 2 fils de l'inducteur (5+) et (6–).
12
INSTALLATION ET MAINTENANCE
LSA 43.2 / 44.2 - 4 pOLeS
ALTeRNATeURS
C
Cathode
~ ~ ~
+ +
A A A
C C C
5+
Rh. 50 Ω - 300 W
Variac
6 –
Ces deux systèmes doivent avoir des caractéristiques
compatibles avec la puissance d'excitation de l'alternateur
(voir la plaque signalétique).
3) Faire tourner le groupe à sa vitesse nominale.
4) Augmenter progressivement le courant d'alimentation de
l'inducteur en agissant sur le rhéostat ou le Variac et mesurer
les tensions de sortie sur L1 - L2 - L3, en contrôlant les tensions
et les intensités d'excitation à vide (voir plaque signalétique de
l'alternateur ou demander la fiche d'essais à l'usine).
Dans le cas où les tensions de sortie sont à leurs valeurs
nominales et équilibrées à < 1 % pour la valeur d'excitation
donnée, l'alternateur est bonne et le défaut provient de la partie
régulation (régulateur - câblage - détection - bobinage
auxiliaire).
Variac
AC
220 V
4.6 - Démontage, remontage
Cette opération ne doit être faite pendant la période de
garantie que dans un atelier agréé LEROY-SOMER ou
dans nos usines, sous peine de perdre la garantie.
Lors des différentes manipulations, l'alternateur doit être
horizontal (rotor non bloqué en translation). Se référer à la
masse de l'alternateur (cf
levage.
Le choix des crochets ou manilles doit être adapté à la
forme des anneaux de levage.
5 +
+ 218/270
3434 fr - 2010.10 / i
Inducteur 5 +
6 –
+
Diode 1A
DC
-
12 V
Montage B
(cf. § 5.5.1/5.5.2.)
4.9) pour le choix du mode de
§
