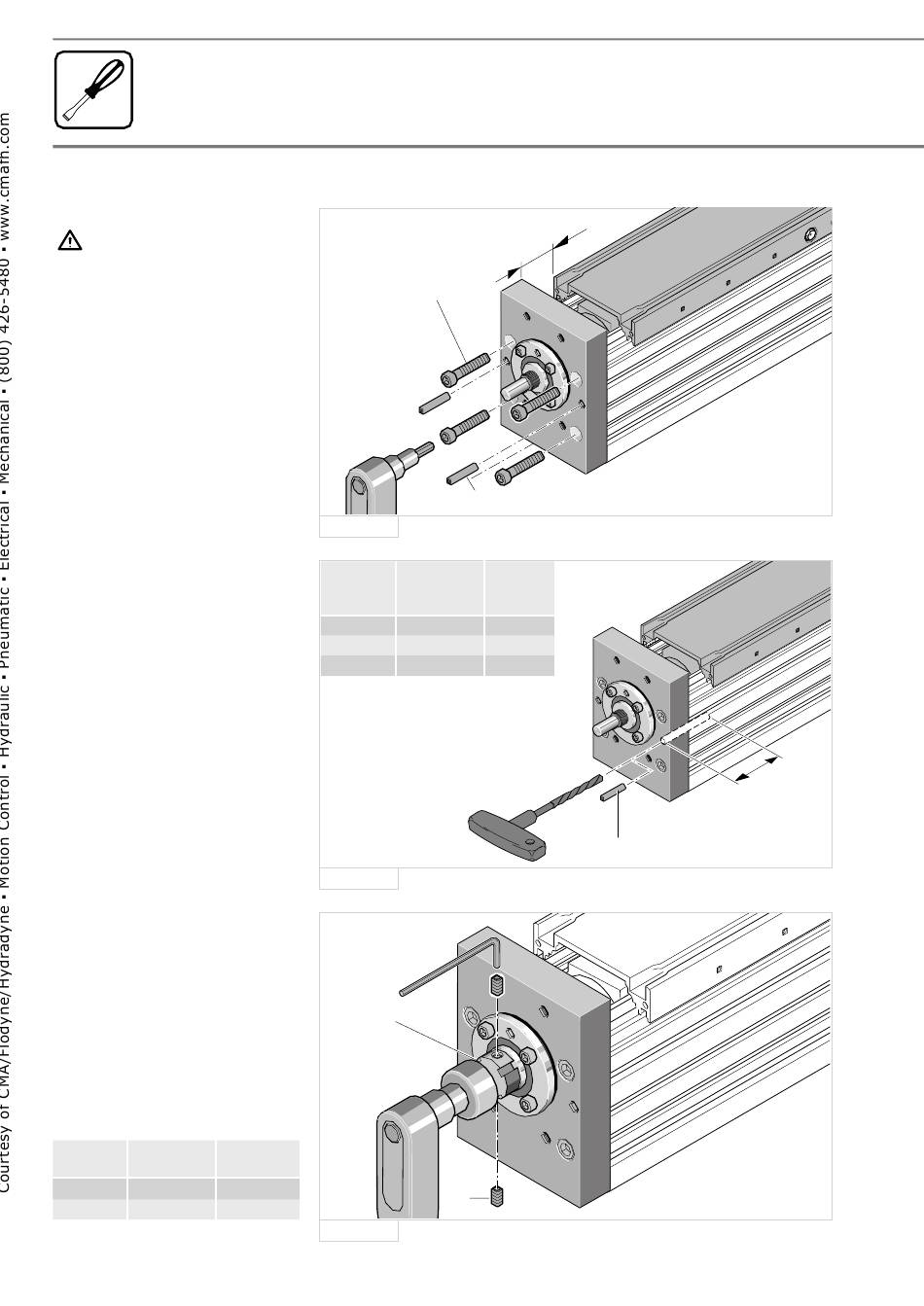

BG Festlager montieren:
BG Festlager genau fluchtend
mit KGT montieren!
• Tischteil ohne Abdeckband bis 10 mm
an die Festlagerseite heranfahren.
• BG Festlager auf Spindel des KGT
schieben.
• 4 Zylinderschrauben (1) festschrau-
ben.
• Zylinderstifte (2) eintreiben.
Nur bei neuer Endplatte oder neuem
Hauptkörper:
• Festplatte ausrichten und festschrau-
ben.
• Zwei Bohrungen für die Zylinderstifte
(1) bohren bzw. aufbohren.
Bohrerdurchmesser 0,2 mm kleiner
als Stiftdurchmesser wählen.
Stiftmaße siehe Tabelle.
T = Bohrtiefe (mm)
• Bohrungen mit Reibahle ausreiben.
• Zwei Zylinderstifte (1) eintreiben
• Nutmutter (1) mit dreifachem Anzieh-
drehmoment M
anziehen, wieder
A
lösen und mit einfachem Anziehdreh-
moment M
festschrauben.
A
Dadurch wird das Schrägkugellager
vorgespannt.
• Nutmutter mit den 2 Gewindestiften
(2) fixieren, Anziehdrehmoment 2 Nm.
Nutmutter
ø (mm)
20-80
22
25-110
32
36
7.3. 4
20-80
25-110
35-165
7.3. 5
1
M
(Nm)
A
8
18
7.3. 6
m
0 m
. 1
c a
1
2
(1)
DIN 7978
T
(mm)
(mm)
6 x 40
45
8 x 40
45
10 x 50
55
2
T
1
RDEFI 82 471/01.97
