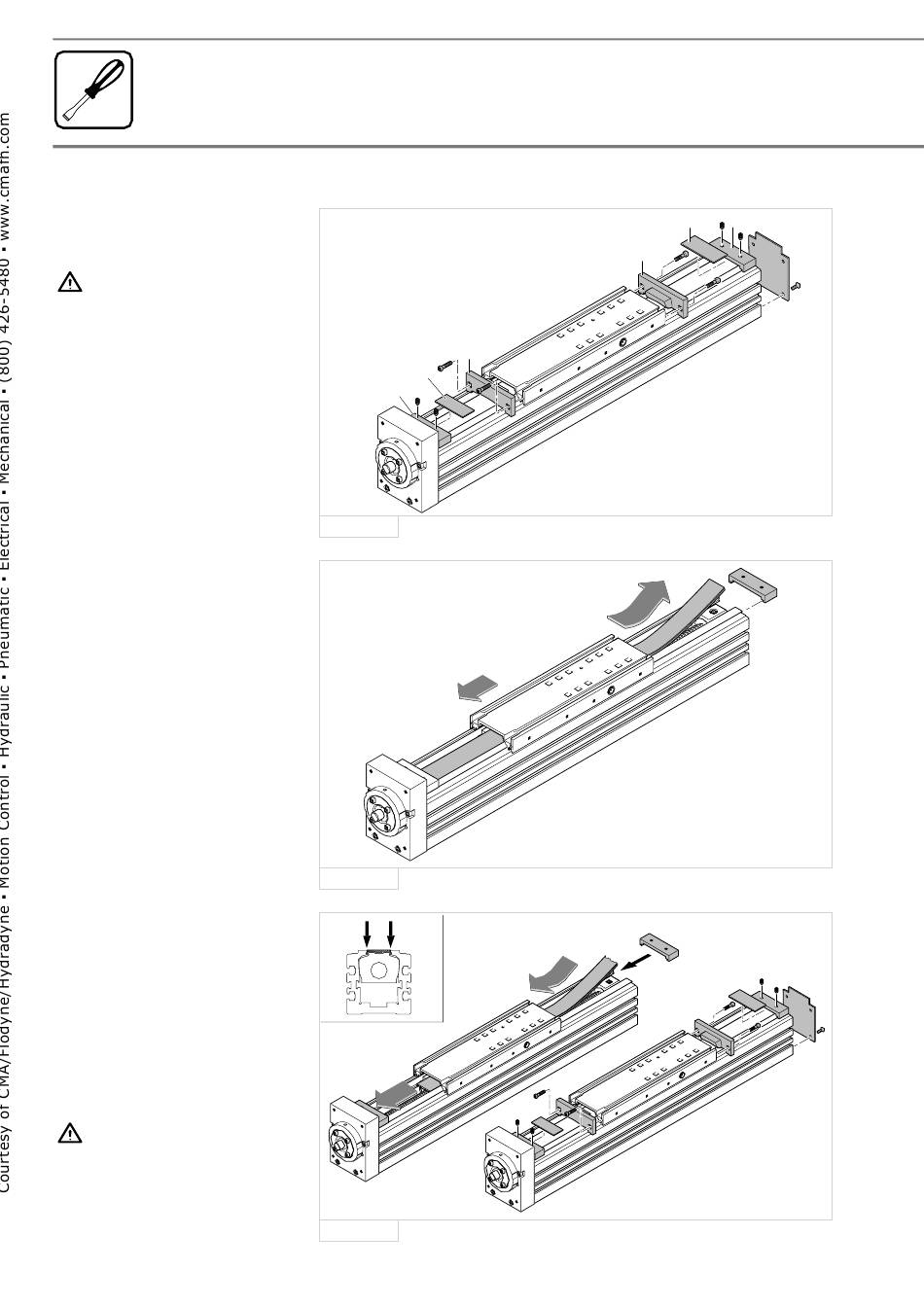

6.2 Abdeckband MKK 15-65
demontieren/montieren
Abdeckband demontieren:
Vor der Demontage Stromver-
sorgung unterbrechen!
• Gewindestifte der Bandhalterung (1)
lösen.
• Haltebleche (2) entfernen.
• Endblech (Loslagerseite) abschrauben.
• BG Umlenkungen (3) abschrauben.
• Bandhalterung (Loslagerseite) abziehen.
• Kunststoffband vom Hauptkörper
abheben und aus Tischteil herausziehen.
Dabei Tischteil in Richtung Festlager
bewegen, wodurch sich das Band vom
Hauptkörper abhebt.
Abdeckband montieren:
• Kunststoffband durch das Tischteil
schieben.
• Umlenkungen am Tischteil fest-
schrauben.
• Kunststoffband in Bandhalterung
(Festlagerseite) einschieben und in
den Hauptkörper bündig eindrücken.
• Bandhalterung (Loslagerseite)
aufschieben.
• Haltebleche in Bandhalterung einle-
gen und mit Gewindestiften fixieren
Kunststoffband nicht ohne
Haltebleche fixieren!
24
3
2
1
6.2. 1
6.2. 2
6.2. 3
2
1
3
