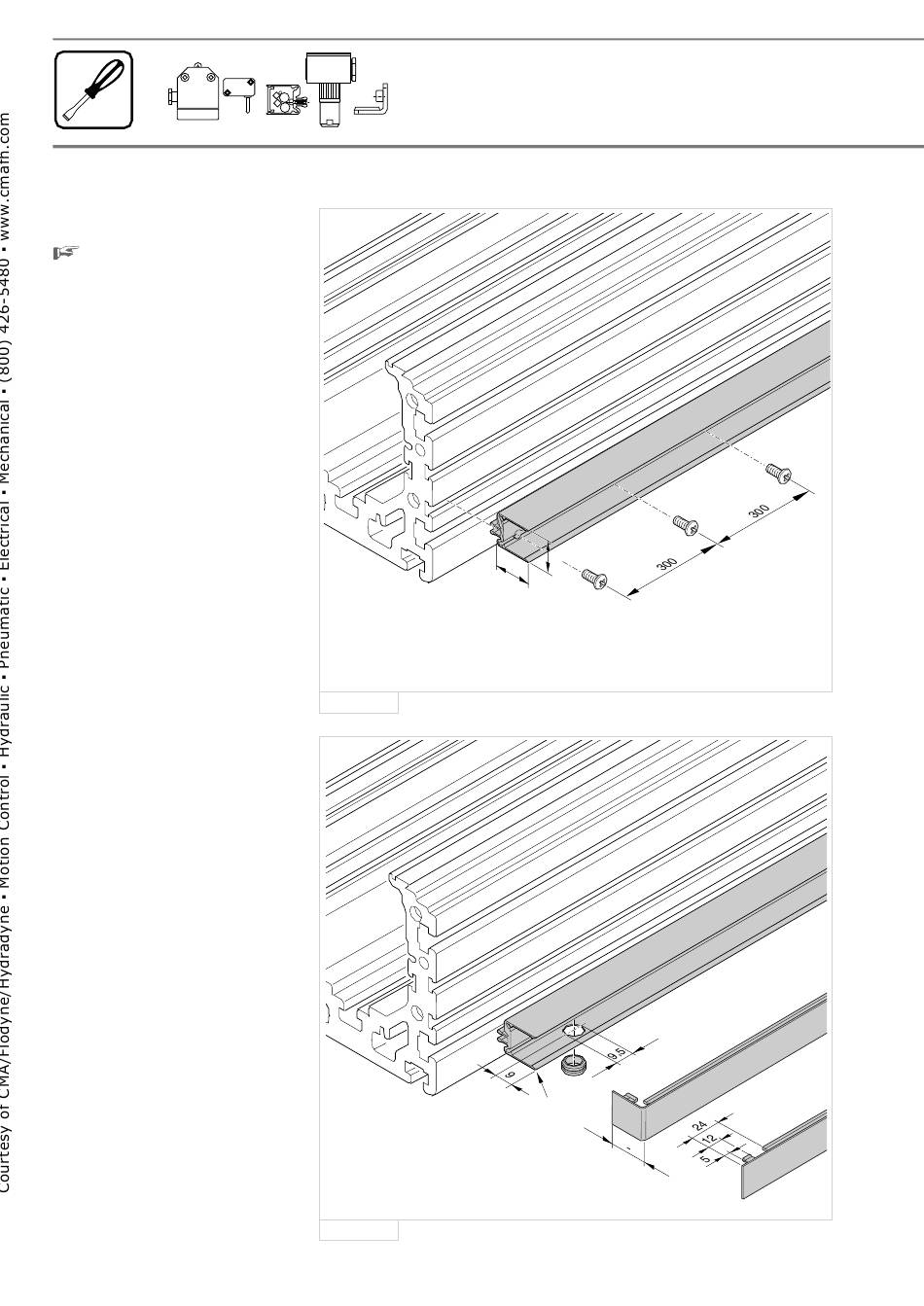

Kabelkanal montieren:
Der Kabelkanal faßt maximal
zwei Kabel für mechanische Schalter
und drei Kabel für induktive Schalter.
Bei Linearmodulen mit Profilkennmaß
-65, -80, -110 vor der Befestigung
beachten:
• Zunächst Linearmodul ausrichten und
mit Spannstücken befestigen.
• Länge des Kabelkanals messen.
• Kabelkanal absägen und entgraten.
• Löcher für Kabeldurchgänge ausmes-
sen, körnen und bohren.
• Wenn die vorhandenen Befestigungs-
bohrungen nicht ausreichen (alle
300 mm), zusätzliche Befestigungs-
löcher in den Boden des Kabelkanals
bohren (Ø 3,1 mm, 2,5 mm tief).
• Kabelkanal in Nut am Linearmodul
einschnappen und festschrauben
(M3 x 8 – Schrauben werden
mitgeliefert; für größeren Freiraum im
Kabelkanal Gewindestifte M3 x 8
verwenden).
• Kabeltüllen entsprechend Kabel-
durchmesser aufschneiden und
einsetzen (5 Kabeltüllen 8624-024-02
liegen bei).
• Kabel einziehen und verdrahten.
Deckel ohne seitliche Abdeckung
• Deckel des Kabelkanals ausmessen,
absägen und entgraten.
• Deckel einschnappen.
Deckel mit seitlicher Abdeckung
• Deckel des Kabelkanals ausmessen,
je Seitenabdeckung 18 mm zugeben.
• Deckel absägen und entgraten.
• Im Biegebereich und am Ende Stege
entfernen (4.2.4) .
• Deckel biegen.
• Deckel einschnappen.
Kabelkanal demontieren:
• Kabelkanal am Ende mit Schrauben-
dreher aufweiten.
• Deckel anheben und herauskippen.
• Kabel entnehmen.
• Befestigungsschrauben herausdre-
hen.
• Kabelkanal mit Schraubendreher aus
der Nut herausdrücken.
12
4.2. 3
4.2. 4
1 7
2 0
R 1,5
1 8
+
0 , 5
RDEFI 82 471/01.97
