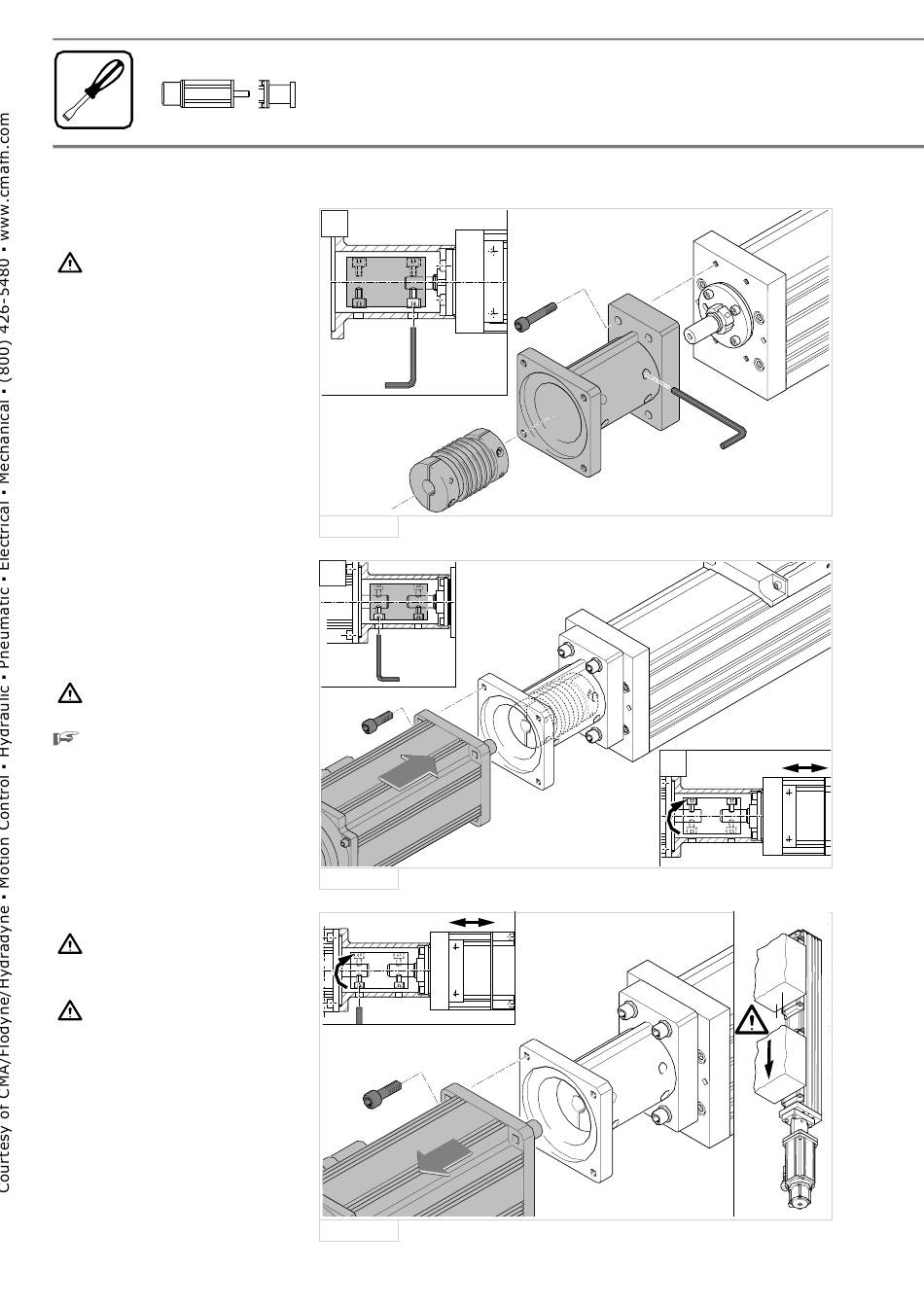

4.3 Motor mit Flansch montie-
ren/demontieren
Maximales Drehmoment und
Drehzahl des Motors dürfen die
Grenzwerte des Linearmoduls nicht
überschreiten!
Motor montieren:
• Flansch an Modul anschrauben.
• Kupplung in den Flansch auf den
Antriebszapfen des Moduls soweit
schieben, bis Befestigungsschraube
erreichbar ist.
• Die Befestigungsschraube der
Kupplung auf der Modulseite festzie-
hen (1.) .
• Motor in Zentrierung von Flansch und
Kupplung stecken, Motor am Flansch
mit 4 Schrauben festschrauben.
• Kupplungsschrauben auf der Motor-
seite festziehen (2.) .
• Falls nötig, die gegenüberliegenden
Schrauben der Kuppplung festziehen (3.) .
Vor dem ersten Verfahren
NOT-AUS-Schalter prüfen!
Die ersten Verfahrzyklen mit
verminderter Geschwindigkeit
durchführen, um das Zusammenspiel
von Mechanik und Elektronik zu
optimieren.
Motor demontieren:
GEFAHR bei Vertikaleinbau!
Absturz des Tischteils mit Aufbauten
verhindern!
Vor der Demontage Stromver-
sorgung unterbrechen!
• Die beiden Kupplungsschrauben auf
der Motorseite lösen.
• Motor vom Flansch abschrauben.
