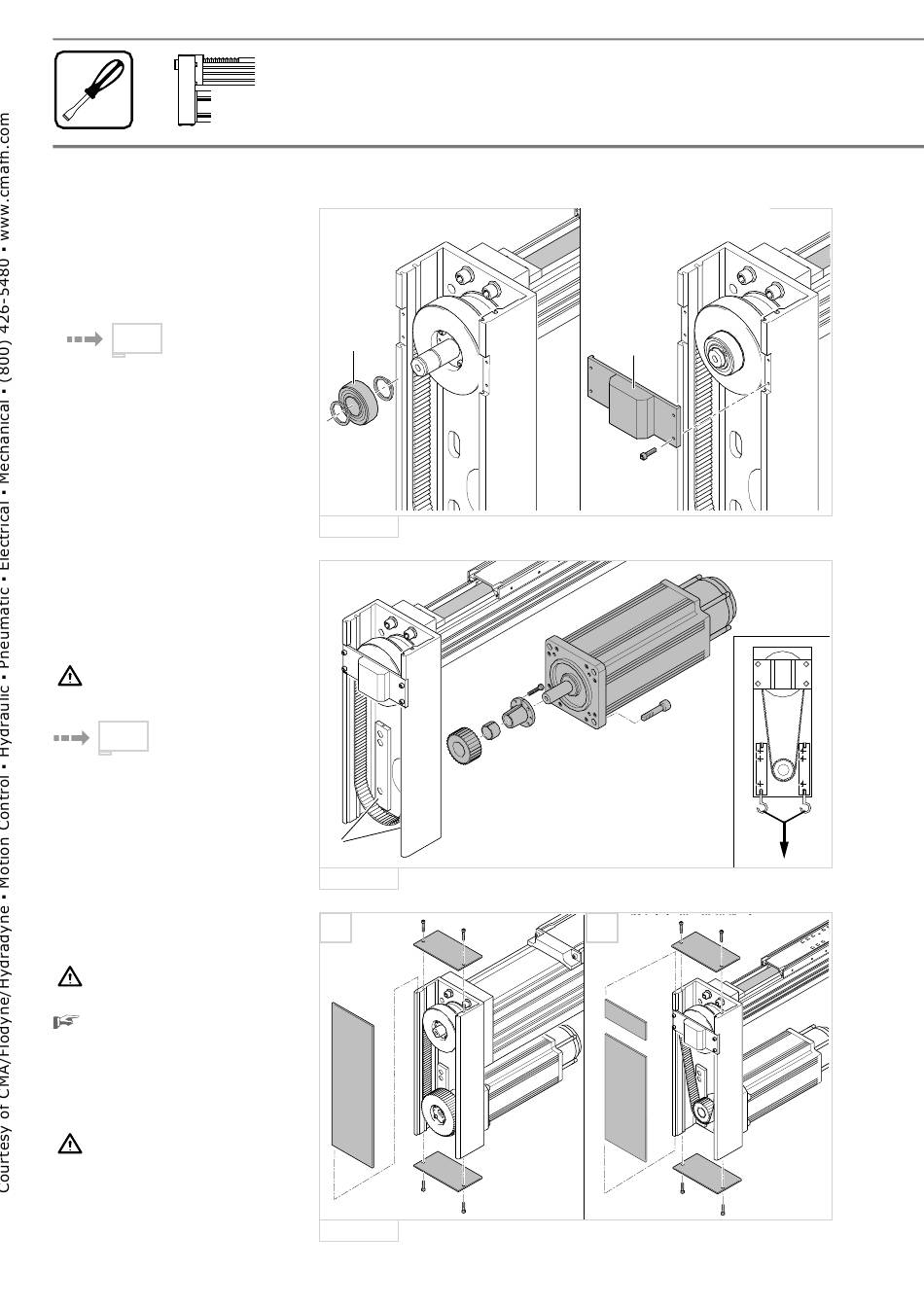

4.5 Motor mit Riemenvorgelege
und Gegenlager montieren/
demontieren
Gegenlager montieren:
(nur MKK 15-65, MKK 20-80)
• Gehäuse montieren
4.4. 1
• Riemenrad mit aufgelegtem Zahn-
riemen und Spannsatz auf Zapfen des
Moduls befestigen.
• Ersten Sicherungsring auf Spindelende
als Anschlag aufbringen.
• Lager (1) per Hand auf Spindelende
aufschieben und mit zweitem
Sicherungsring sichern.
• Lagerflansch (2) auf das Lager vorsich-
tig aufschieben und am Gehäuse
festschrauben.
• Vor Montage des Motors zunächst
kleineres Riemenrad mit Spannsatz
auf Zapfen des Motors befestigen.
• Motor mit 4 Schrauben an den
Motorleisten (1) vormontieren.
• Zahnriemen vorspannen:
Zahnriemen erst nach Montage
des Gegenlagers vorspannen!
4.4. 2
• Alle Deckel am Gehäuse des Riemen-
vorgeleges befestigen.
A = ohne /B = mit Gegenlager
Vor dem ersten Verfahren
NOT-AUS-Schalter prüfen!
Die ersten Verfahrzyklen mit
verminderter Geschwindigkeit durchfüh-
ren, um das Zusammenspiel von
Mechanik und Elektronik zu optimieren.
Motor demontieren:
GEFAHR bei Vertikaleinbau!
Absturz des Tischteils mit Aufbauten
verhindern! Vor der Demontage
Stromversorgung unterbrechen!
• Die Demontage erfolgt in umgekehrter
Reihenfolge.
18
1
4.5. 1
1
4.5. 2
A
4.5. 3
2
B
RDEFI 82 471/01.97
