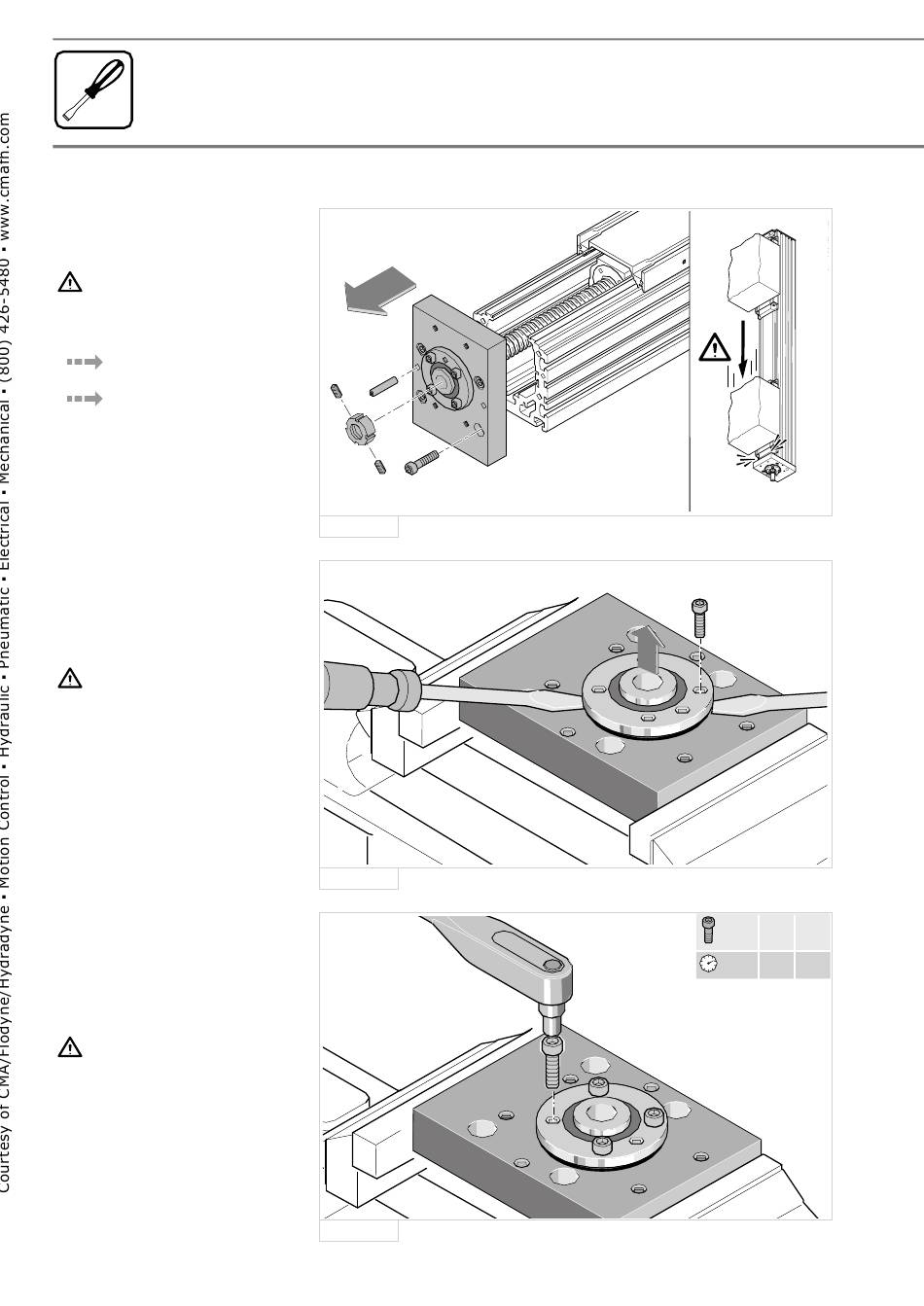

7.3 BG Festlager MKK 20-80 und
MKK 25-110 austauschen
BG Festlager demontieren:
GEFAHR bei Vertikaleinbau!
Absturz des Tischteils mit Aufbauten
verhindern!
• Motor demontieren.
4.3 oder 4.5
• Abdeckband demontieren.
7.2
• 2 Gewindestifte aus Nutmutter lösen.
• Nutmutter abschrauben.
• Zylinderschrauben abschrauben und
2 Stifte herausziehen.
• BG Festlager von Spindel des KGT
abziehen, nicht verkanten!
Festlager (Schrägkugellager) aus
Endplatte ausbauen:
• Endplatte in Schraubstock spannen,
Schutzbacken verwenden!
• Zylinderschrauben herausschrauben.
• Festlager heraushebeln.
Lager nicht verkanten!
Festlager in Endplatte einbauen:
• Festlager in Endplatte bis zum
Anschlag einsetzen, nicht verkanten!
• Zylinderschrauben über Kreuz
festziehen.
Schraubengrößen und Anziehdreh-
momente siehe Tabelle.
Lager nicht verkanten!
Neue, selbstsichernde Schrauben
verwenden!
34
7.3. 1
7.3. 2
7.3. 3
8.8 M5 M6
(Nm) 5,5 9,5
