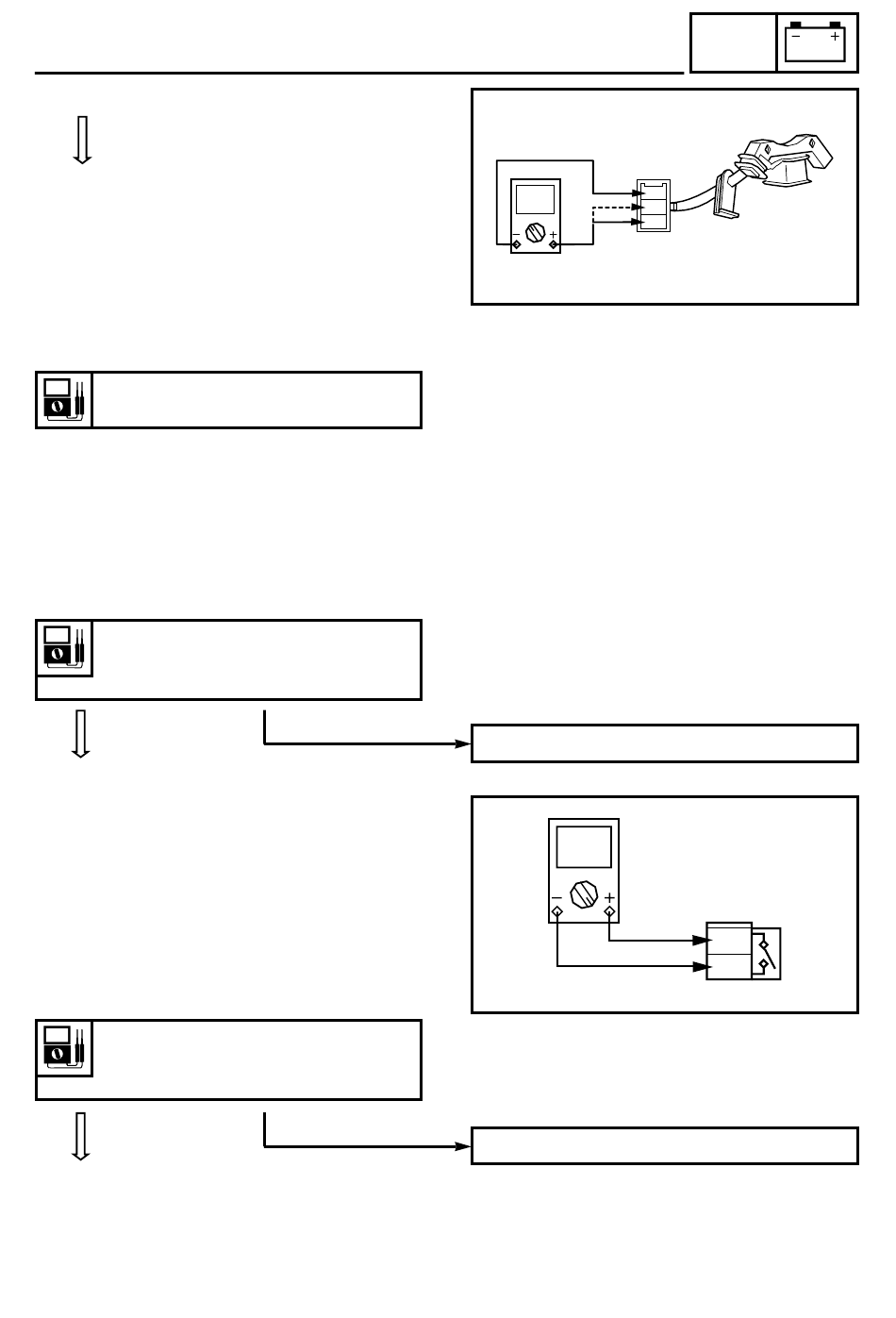

6. Resistencia del magneto CDI
9 Retire el magneto CDI.
1) Resistencia de la bobina de carga
9 Conecte el tester de bolsillo (Ω × 100) al ter-
minal de la bobina de carga.
Cable (+) del tester → Terminal marrón 1
Cable (–) del tester → Terminal negro 3
Resistencia de la bobina de carga:
350 Ω ± 10 % a 20 °C (68 °F)
2) Resistencia de la bobina de pulsos
9 Conecte el tester de bolsillo (Ω × 10)
Cable (+) del tester → Terminal rojo/blan-
co 2
Cable (–) del tester → Terminal negro 3
Resistencia de la bobina de pul-
sos:
15 Ω ± 10 % a 20 °C (68 °F)
CUMPLE CON
LAS ESPECIFICA-
CIONES
7. Interruptor del motor
9 Desconecte el acoplador del interruptor del
motor situado en la caja de control.
9 Conecte el tester de bolsillo (Ω × 1k) al ter-
minal del interruptor del motor.
Cable (+) del tester → Terminal naranja 1
Cable (–) del
verde/amarillo 2
Interruptor en "ON" → Continuidad
Interruptor en "OFF" → Sin con-
tinuidad
CONTINUIDAD
FUERA DE ESPECI-
FICACIONES
→
tester Terminal
SIN CONTINUIDAD
SISTEMA DE ENCENDIDO
2
Sustituya el magneto CDI.
Sustituya el interruptor del motor.
5-16
ELEC
1
Br
R/W
B
3
1
O
GY
2
