4.4.4 Connecteurs de relais
Les connecteurs de relais sont disponibles sur le connecteur X12, comme indiqué à la section
4.1.1. Les sorties de relais sont isolées de tous les circuits internes du NextMove ESB-2. En
cours de fonctionnement normal, quand il n'y a pas d'erreur, le relais est activé et REL COM
est connecté à REL NO. En cas d'erreur ou de panne de courant, le relais est désactivé et
REL COM est connecté à REL NC. Le relais peut être commandé par le mot clé RELAY et
configuré comme sortie d'erreur globale en réglant GLOBALERROROUTPUT à 1 000
(_RELAY0). Reportez-vous au fichier d'aide de Mint.
4.4.5 Port USB
2
1
3
4
Le connecteur USB peut servir de seconde méthode de branchement du NextMove ESB-2
sur un PC exécutant Mint WorkBench. Le NextMove ESB-2 est un dispositif USB 1.1
(12 Mbps) auto-alimenté. S'il est branché sur un concentrateur ou un PC hôte USB 1.0 plus
lent, la vitesse de communication sera limitée à la spécification USB 1.0 (1,5 Mbps). S'il est
branché sur un concentrateur ou un PC hôte USB 2.0 (480 Mbps) ou USB 3.0 (5 Gbps) plus
rapide, la vitesse de communication restera celle de la spécification USB 1.1 du
NextMove ESB-2.
L'idéal consiste à brancher le NextMove ESB-2 directement sur un port USB du PC hôte. S'il
est branché sur un concentrateur partagé avec d'autres périphériques USB, la
communication risque d'être compromise par l'activité des autres périphériques. La longueur
de câble maximum recommandée est de 5 m (16,4 ft).
MN1957WFR
NextMove ESB-2
Mint
GLOBALERROROUTPUT
ou
DRIVEENABLEOUTPUT

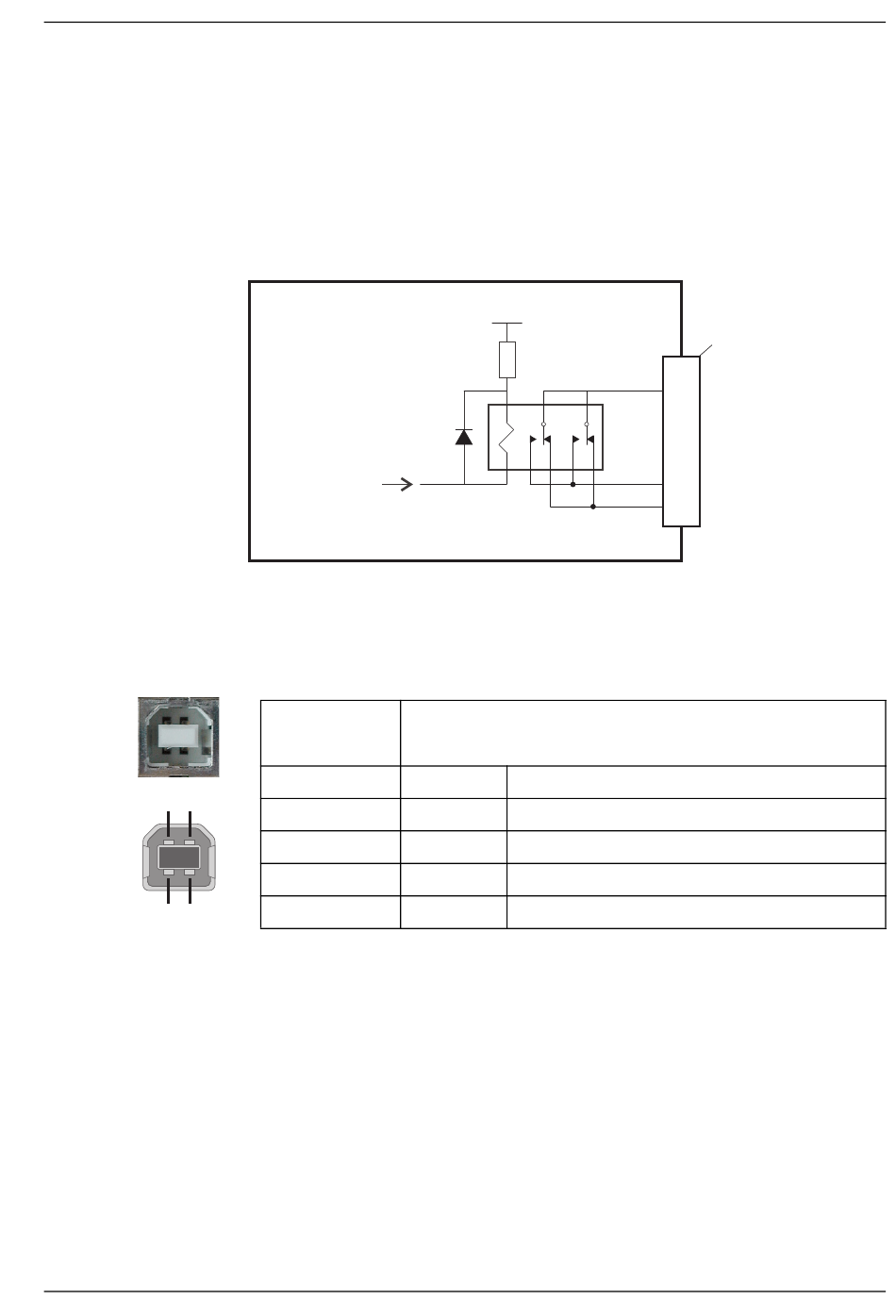

Figure 22: Connecteurs de relais
Emplacement USB
Connecteur d'accouplement : fiche USB type B (en aval)
Broche Nom
1 VBUS
2 D-
3 D+
4 GND
+5 V
Relais
Description
USB +5 V
Données-
Données+
Terre
X12
REL COM
7
REL NO
9
REL NC
8
Entrée/sortie 4-19
