4.3.1.2 DIN4 - DIN11
Les entrées TOR DIN4 à DIN11 ont des caractéristiques techniques identiques :
Entrées TOR opto-isolées
Fréquence d'échantillonnage : 1 kHz
Les entrées TOR DIN4 à DIN11 utilisent CREF1 comme neutre.
DIN11
CREF1
Shield
Si une entrée est configurée pour un déclenchement par front d'impulsion, l'impulsion de
déclenchement doit avoir une durée minimum de 1 ms (un balayage logiciel) pour garantir
son acceptation par Mint. L'utilisation d'un câble blindé est recommandée pour les entrées.
4.3.1.3 DIN12 - DIN19
Les entrées TOR DIN12 à DIN19 ont des caractéristiques techniques identiques à DIN4-11,
à ceci près qu'elles utilisent CREF2 comme neutre.
DIN19
CREF2
Shield
4-8 Entrée/sortie
NextMove ESB-2
X9
100R
1
9
10

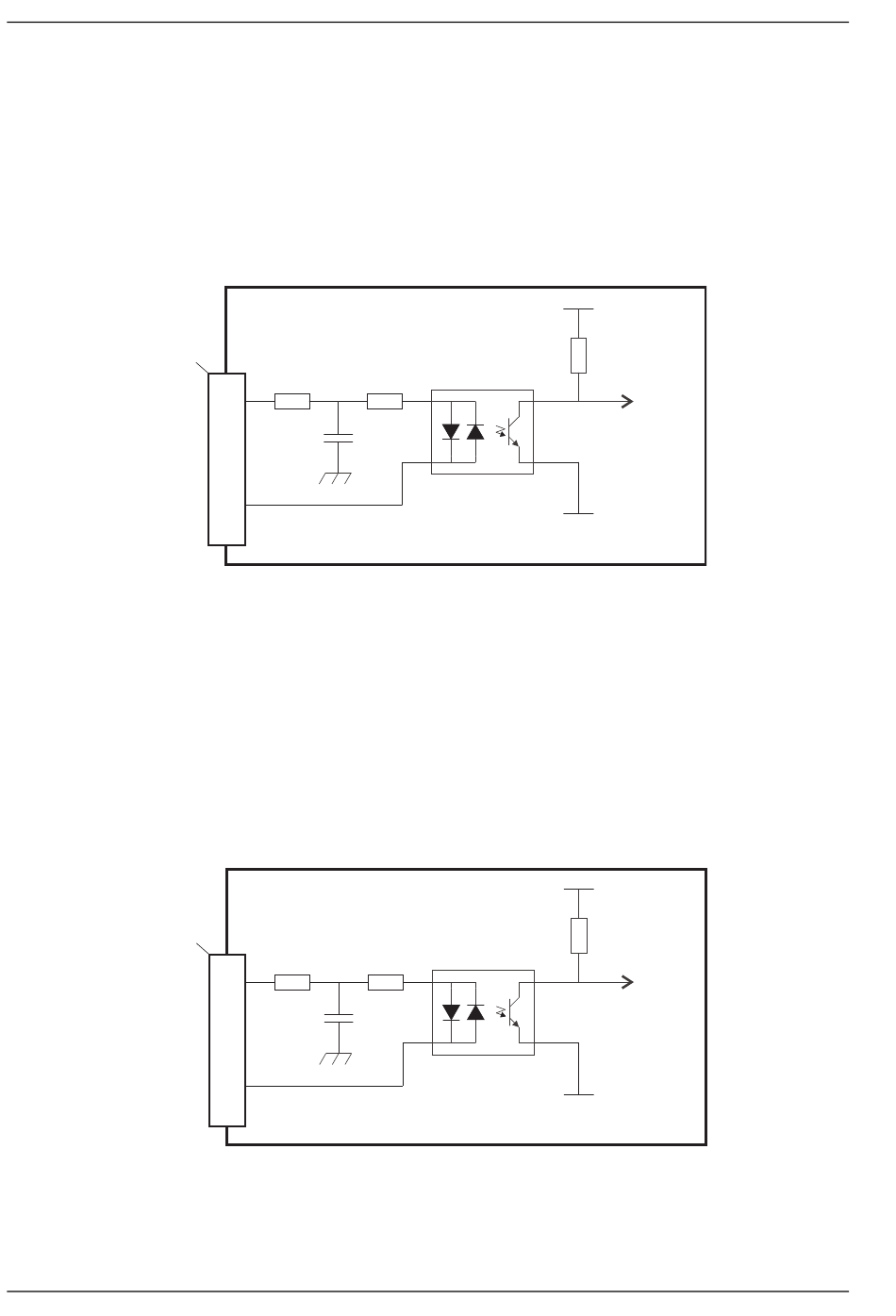

Figure 9: Entrée TOR polyvalente - DIN11 illustrée
NextMove ESB-2
X8
100R
1
9
10
Figure 10: Entrée TOR polyvalente – DIN9 illustrée
3k3
TLP280
3k3
TLP280
V c.c.
Mint
INX.11
DGND
V c.c.
Mint
INX.19
DGND
MN1957WFR
