I Installation d'un dispositif de surveillance du dosage :
Un dispositif de surveillance du dosage – compteur à roues ovales
(Pos.1) ou contrôleur d'écoulement – doit être monté dans la conduite
de dosage après la soupape de surpression et avant une soupape du
maintien de la pression ou une soupape de dosage.
7.1.2

Raccordement de la conduite d'aspiration et de la conduite de pression

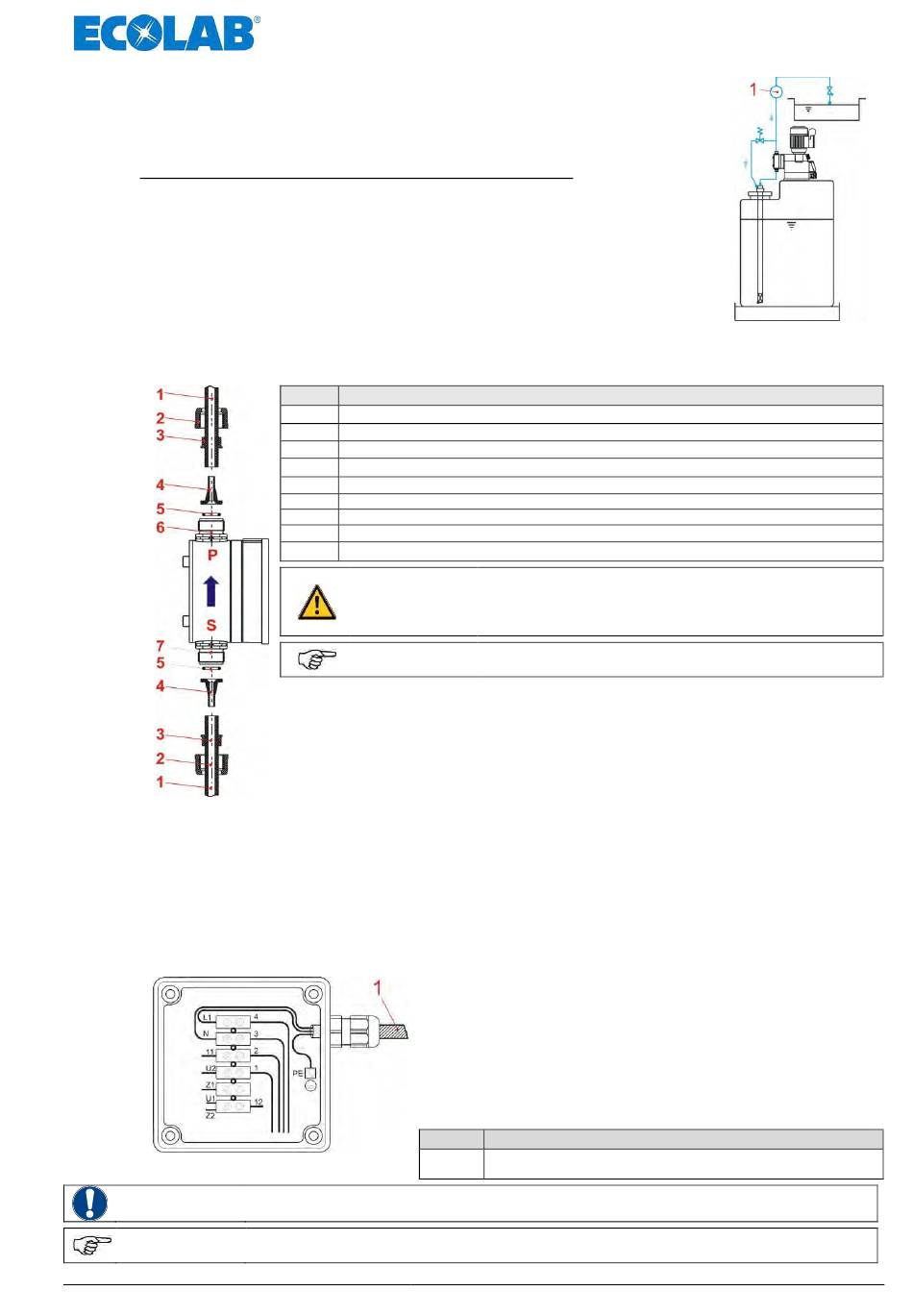

Fig. 7.11 Raccordement
de la conduite
d'aspiration et de
la conduite de
pression
7.2 Installation d'électrique
7.2.1

Branchement au secteur

Boîte de connexions, vue intérieure moteur
à 1 phases
* ode des couleurs selon IEC 757
Fig. 7.12 branchement au secteur
ATTENTION
INDICATION
417101441_EMP_III_E60.docx
Pos. Désignation
1 Tuyau flexible de dosage
2 Ecrou-raccord
3 élément de pression
4 Pièce conique
5
Côté pression du joint torique
6 Soupape de pression
7 Soupape d'aspiration
P Coté pression
S Coté aspiration
PRECAUTION
INDICATION
 Sectionner le tuyau flexible en coupe droite.
 Pousser les écrous-raccords (pos. 2) et l'élément de pression
(pos. 3) sur le tuyau flexible et les emboîter sur les pièces coniques
(pos. 4) jusqu'à la collerette de butée.
 Placer les joints toriques (pos. 5) dans la rainure de soupape et serrer
avec les écrous-raccords.
 Placer la lance d'aspiration dans le contenant livré.
La tension d'alimentation doit correspondre à la valeur indiquée sur la plaque
signalétique.
La pompe doseuse est équipée d'une protection thermique du bobinage; ce dispositif
intégré éteint le moteur en cas de surchauffe.
Fig. 7.10 Installation hydraulique : exemples d'installation 10
Lors du raccordement de la conduite d'aspiration et de
la conduite de pression, veiller à ce que les joints
toriques (pos. 5) soient montés sur les raccords pour
obtenir l'étanchéité nécessaire.
Nous recommandons d'utiliser une lance d'aspiration
contenue dans notre programme de livraison.
La connexion électrique doit être effectuée selon les
directives CE en vigueur ainsi que selon les dispositions
du pays respectif et les règlements locaux des
entreprises d'alimentation en énergie.
Ci-après les schémas de raccordement pour les
versions moteur à 1 phases. Additionnellement, les
schémas de raccordement peuvent aussi être vus dans
le couvercle de la boîte de connexions du moteur.
Pos. Désignation
Réseau
1
- 151 - Rev. 13-10.19
