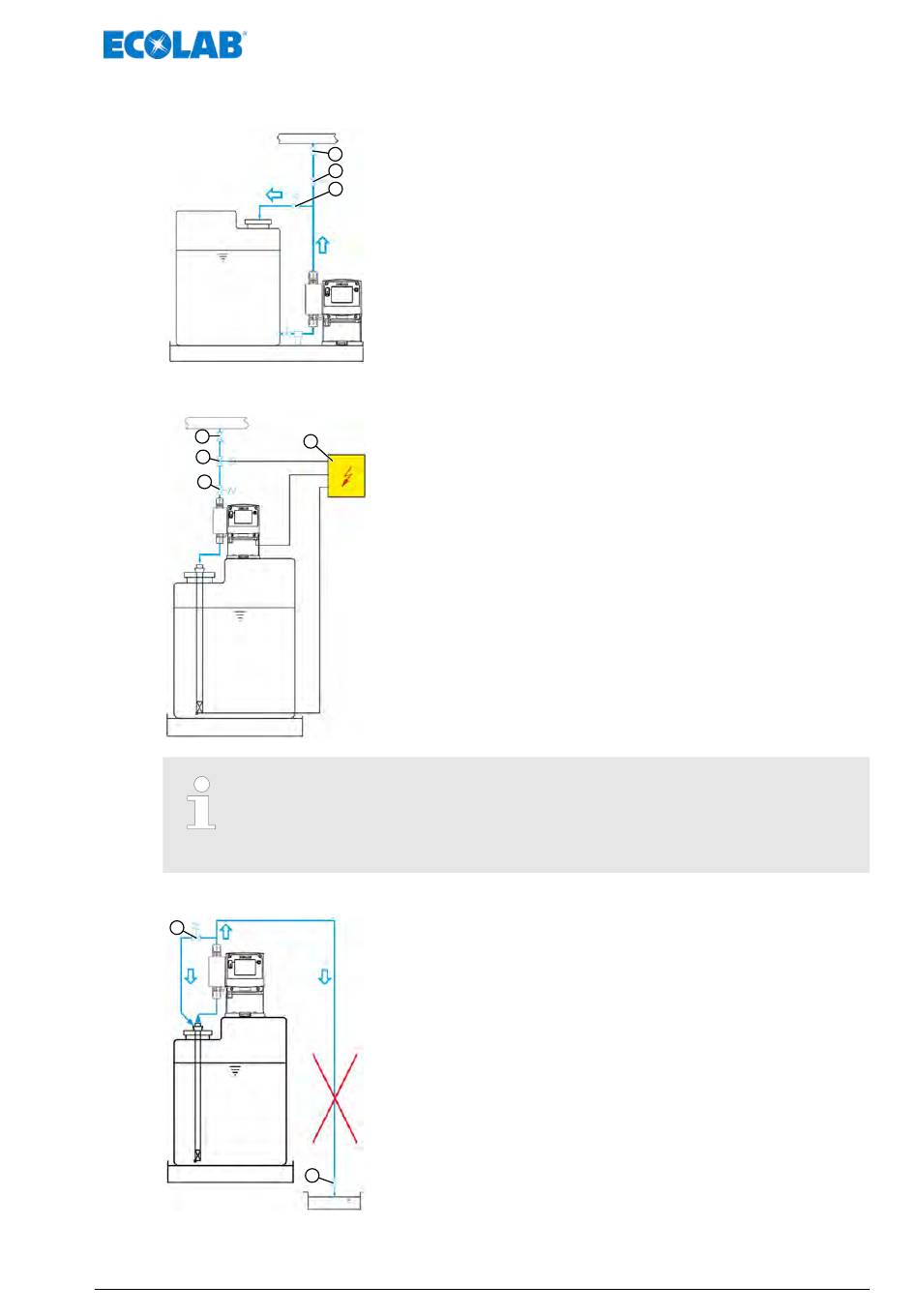

Installationsbeispiel 2
1
2
3
Installationsbeispiel 3
1
2
3
4
Ein Druckhalte oder Dosierventil ist kein dicht schließendes Absperrorgan.
Um ein Auslaufen des Dosiermediums bei Stillstand der Pumpe zu
verhindern, empfehlen wir zusätzlich den Einbau eines Magnetventils
(Pos. 3), das mit der Pumpe freigegeben wird.
Installationsbeispiel 4
1
2
1 Impfventil / Dosierventil
2 Druckhalteventil
3 Überströmventil
Bei ausgasenden Medien oder bei Produkten mit einer Viskosität
> 100 mPas empfiehlt sich die Anordnung im Zulaufbetrieb.
Hierbei ist aber darauf zu achten, dass die Impfstelle (Pos. 1), oberhalb des
Entnahmebehälters angeordnet ist und/oder ein entsprechendes
Druckhalteventil (Pos. 2) eingebaut wird.
Durch diese Maßnahmen wird ein Leerhebern des Entnahmebehälters
vermieden.
1 Impfventil / Dosierventil
2 Externe Freigabe
3 Magnetventil
4 Druckhalteventil
Bei Dosierung in Rohrleitungen mit Unterdruck ist ein Druckhalteventil
(Pos. 4) in die Dosierleitung einzubauen.
1 Überströmventil
2 Impfventil / Dosierventil
Die Anordnung der Dosierstelle unterhalb des Entnahmebehälters ist zu
vermeiden, da die Gefahr des Leerheberns des Entnahmebehälters
besteht.
39
Montage und Installation
