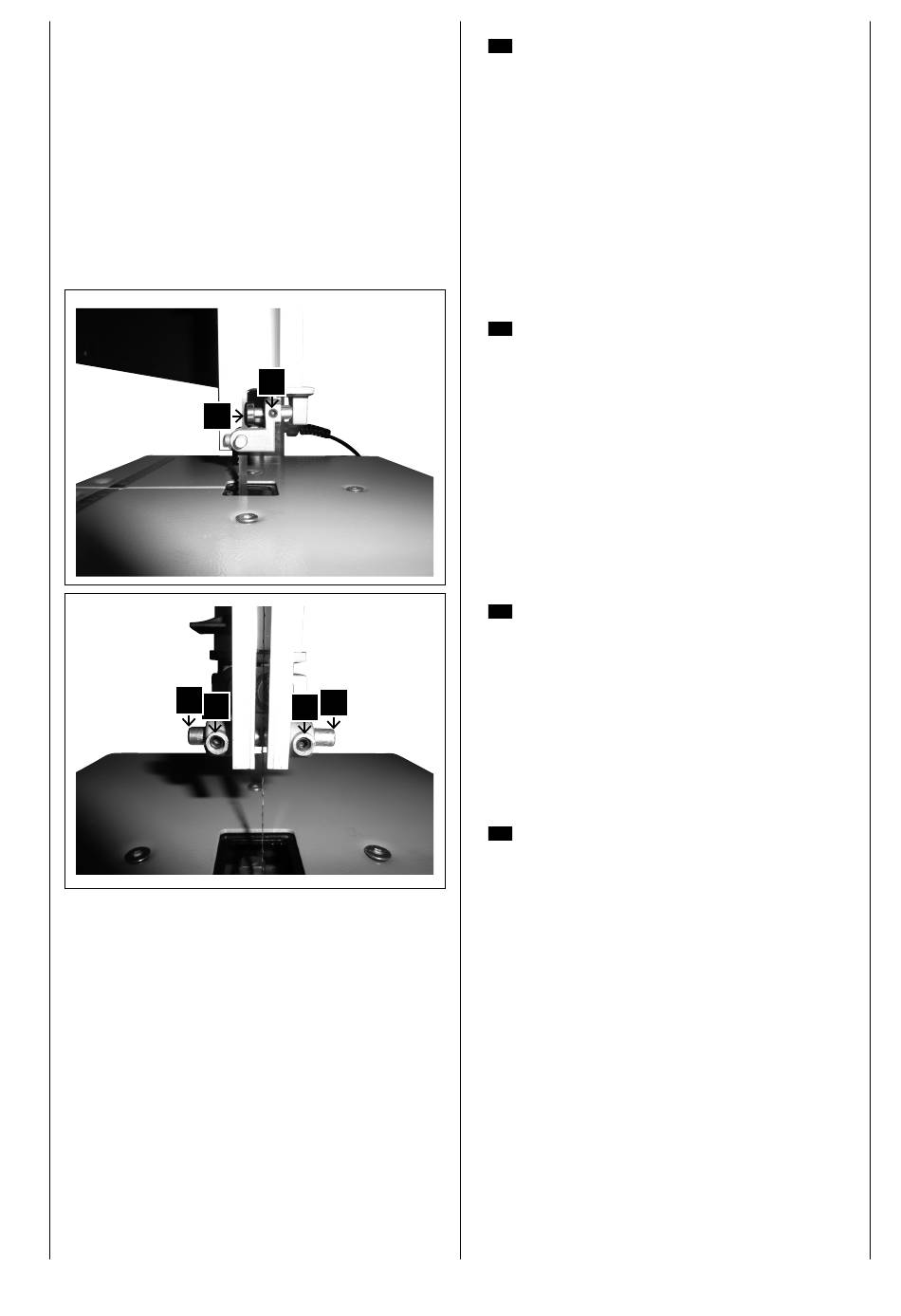

Fig. 9
51
Fig. 10
53
52
140
50
53
52
ÜLEMISE LINDIJUHI PAIGUTAMINE OTSE
Ülemise lindijuhi koostisosad on:
• kokkusuruv press (toetab saelinti tagantpoolt) ning
• kaks juhtpulka (mis lisavad toetust küljelt).
Suruvaid ja juhtivaid pulki peab taaspaigutama pärast
iga lindi või liikumisraja asendamist.
Tähelepanu:
Kontrollige regulaarselt kõiki presse kas need on kulu-
nud. Vajadusel asendage samal ajal mõlemad juhtpres-
sid.
KOKKUSURUVA PRESSI SEADISTAMINE
FIG. 9
Vajadusel asetage saelint otse ja kinnitage see.
Vabastage kokkusuruva pressi paigutuskruvi (50).
1
Määrake kokkusuruva pressi asetus. (51) (Vahemaa
2
pressi ja saelindi vahel = 0,5 mm). Kui saelinti kee-
ratakse käsitsi, ei tohi see pressiga kokku puutuda.
Kinnitage kokkusuruva pressi paigutuskruvi (50).
3
JUHTPULKADE PAIGUTAMINE JOON 10
1 Vabastage kruvid (52).
Suruge juhtpulgad (53) kokku (vastu saelinti).
2
Juhtpulkade seadmiseks õigele kohale keerake sa-
3
elinti käega korduvalt päripäeva – mõlemad pulgad
peavad kergelt puutuma vastu saelinti.
Kinnitage kruvid uuesti (52).
4
ALUMISE SAELINDIJUHI
OTSE
Alumise saelindijuhi koostisosad on:
• kokkusuruv press (toetab saelinti tagantpoolt)
• ja kaks juhtpulka (mis lisaks toetavad küljelt).
Pressi ja juhtpulgad peab pärast iga lindi või liikumisraja
asendamist taaspaigutama.
Tähelepanu:
Kontrollige regulaarselt kõiki presse kas need on kulu-
nud. Vajadusel asendage mõlemad juhtpressid samal
ajal.
ASETAMINE
