GEISMAR PR.2 Notice Originale page 25

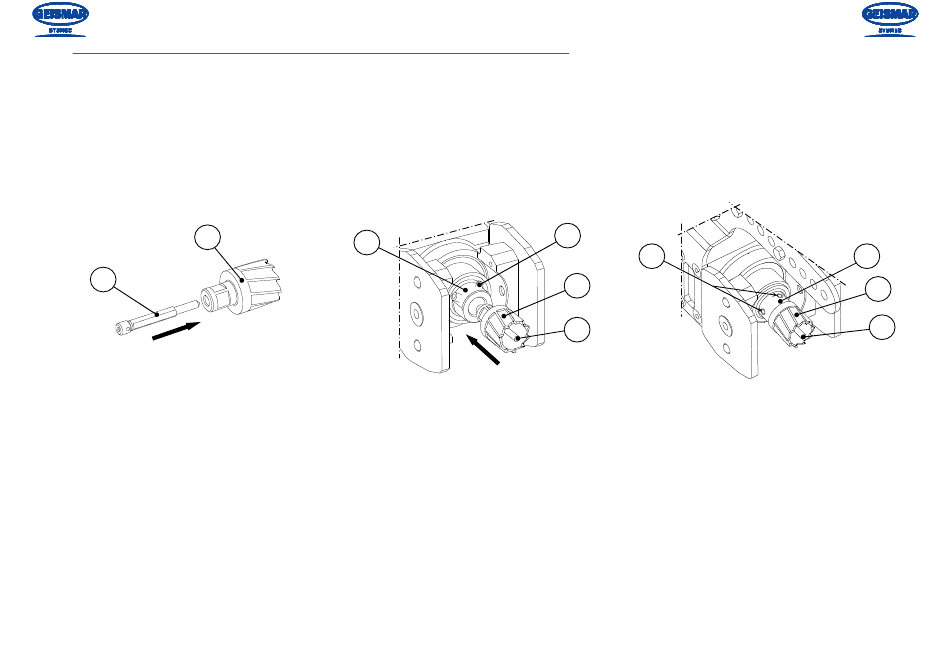

Le montage du foret creux en acier rapide Rep.④ sur la broche Rep.⑥ doit se faire en trois temps :
1) Monter l'éjecteur Rep.⑤ sur le foret creux Rep.④ comme indiqué sur la Fig.1.
2) Saisir l'ensemble préalablement assemblé et l'insérer dans la broche Rep.⑥ comme indiqué sur la Fig.2. Au cours du montage, faire correspondre les deux
plats du foret Rep.④ avec les deux vis Rep.③.
3) Une fois que le foret Rep.④ est en butée contre la face avant de la broche Rep.⑥ (Fig.3), amener une des deux vis Rep.③ jusqu'au contact, sans serrer.
Visser alors la deuxième vis Rep.③ jusqu'au contact et commencer à serrer les deux vis successivement.
(Etant donné que le ressort d'éjecteur exerce une pression sur l'éjecteur Rep.⑤ et donc par conséquent sur le foret Rep.④, il faut maintenir le foret en
butée contre la face avant de la broche Rep.⑥ pendant l'opération de vissage).
4
5
3.3
6
Fig.1
3
4
5
Fig.2
PR2_Fr_00952_110725.doc
3
Fig.3
6
4
5
3.3
