3.2 Indexation du levier d'avance de broche

Toutes les opérations qui permettent d'indexer le levier d'avance de broche
doivent se faire impérativement avec le moteur à l'arrêt et machine poser à
plat sur le sol.
L'indexation du levier Rep.② permet de sortir ou rentrer entièrement la broche,
mais aussi d'ajuster le levier Rep.② quelque que soit la position de la broche.
Pour indexer le levier d'avance de broche, procéder comme suit :

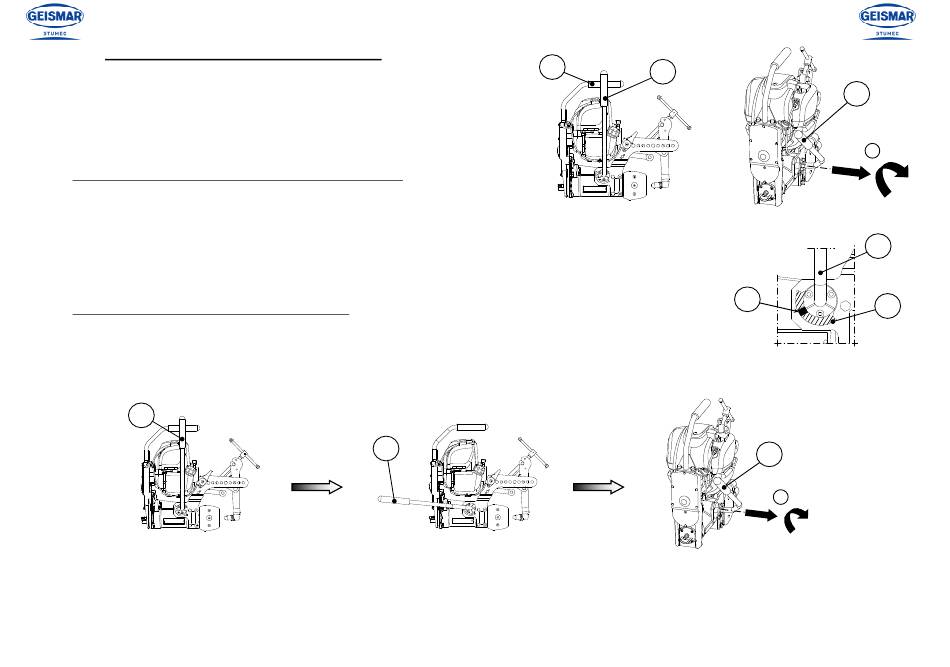

➊ Saisir le levier indexable Rep.② de la main droite et tenir la machine avec la
poignée de portage Rep.① de la main gauche (voir Fig.1).
➋ Ramener le levier indexable Rep.② vers l'opérateur en tirant dessus (voir Fig.2 > étape 1) puis tourner simultanément le levier
Rep.② vers la droite ou la gauche (voir Fig.2 > étape 2).
❸ Relâcher le levier indexable Rep.② en prenant garde que le doigt Rep.④ du levier indexable s'engage dans l'ouverture
du flasque d'étau Rep.③ (voir schéma ci-contre).
Pour sortir la broche en totalité, procéder comme suit :
➊ Le levier indexable Rep.② est en position haute (voir Fig.3). Amener le levier indexable Rep.② vers l'arrière (passage de
la Fig.3 vers la Fig.4). La broche sort de quelques centimètres.
➋ Indexer le levier Rep.② comme expliqué précédemment en le ramenant vers l'arrière (passage de la Fig.4 vers la Fig.5).
❸ Répéter les étapes ➊ et ➋ jusqu'à ce la broche soit sortie dans sa totalité.
2
Pour rentrer entièrement la broche, procéder dans le même ordre mais en amenant le levier indexable vers l'avant.
