I
E - ALIMENTAZIONE MASTER Wi-Fi OS
Dopo avere eseguito tutti i collegamenti, alimentare il quadro di comando con MASTER Wi-Fi OS.
Il led giallo DL6 si deve accendere e il buzzer deve emettere un suono per segnalare la corretta
alimentazione.

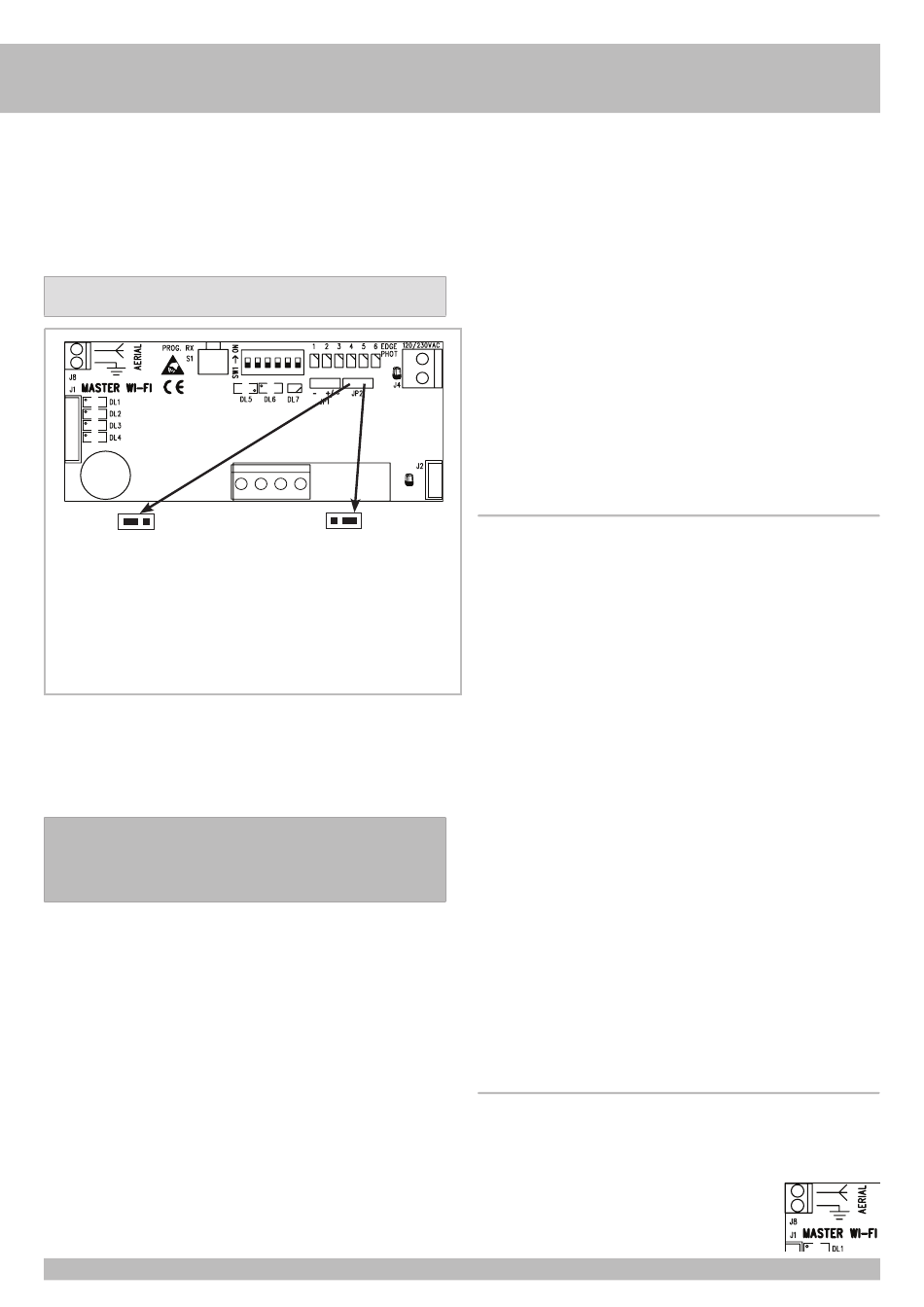

F - A SECONDA DEL QUADRO DI COMANDO, SELEZIONARE LA
GESTIONE PER UNO O DUE INGRESSI COSTA
ATTENZIONE: POSIZIONARE IL PONTICELLO JP2 IN BASE AL NUMERO DI INGRESSI PER
COLLEGAMENTO COSTE (Fig. 1).
JP2
PER QUADRO DI COMANDO CON DUE INGRESSI
SEPARATI PER LE COSTE CON INTERVENTO IN
APERTURA E IN CHIUSURA
3 coste disponibili per ognuno dei 2 ingressi
del quadro di comando.
EDGE 1 = filo giallo - coste in CHIUSURA (LED
EDGE PHOT da 1 a 3), DIP 1-2-3
EDGE 2 = filo verde - coste in APERTURA (LED
EDGE PHOT da 4 a 6), DIP 4-5-6
G - IDENTIFICAZIONE DELLE SICUREZZE
Ogni sicurezza Wi-Fi deve essere OBBLIGATORIAMENTE identificata mettendo su ON un solo DIP
dei 6 presenti sul suo circuito (diverso per ognuna delle 6 sicurezze). Ovviamente una coppia
di fotocellule è considerata una sicurezza e quindi dovrà avere ricevitore e trasmettitore con
lo stesso DIP su ON.
IDENTIFICARE OGNI SICUREZZA CON IL NUMERO DEL DIP ATTIVATO APPLICANDO IL
CORRISPONDENTE ADESIVO GIALLO NUMERATO SUL SUO CONTENITORE.
L'adesivo serve per identificare velocemente la sicurezza che necessita di manutenzione
sulla base del led EDGE PHOT accesso ROSSO o lampeggiante ROSSO/VERDE in quel
momento.
H - INSERIRE LE BATTERIE NELLE SICUREZZE WI-FI
Nota: Ogni sicurezza viene fornita con i DIP in posizione OFF per evitare che le batterie si
scarichino quando non viene utilizzata (se inserite).
I - MEMORIZZAZIONE DELLE SICUREZZE
Dopo avere eseguito l'identificazione delle sicurezze, ed aver inserito le batterie, su MASTER
Wi-Fi OS posizionare su ON i microinterruttori corrispondenti a quelli delle sicurezze da
memorizzare.
Per eseguire la memorizzazione seguire la seguente procedura:
- Premere il pulsante PROG RX che si trova su MASTER Wi-Fi OS => il LED EDGE PHOT 1 si accende
rosso lampeggiando per 1 minuto (tempo utile per
eseguire la memorizzazione).
- Premere il pulsante PROG TX sulla sicurezza con DIP 1 su ON => su MASTER Wi-Fi OS il LED
EDGE PHOT 1 da rosso lampeggiante diventa verde e un tono di buzzer segnala la corretta
memorizzazione della sicurezza. Subito dopo si accende lampeggiante rosso il LED EDGE
PHOT 2.
12/24V ac/dc
JP2
PER QUADRO DI COMANDO CON UN SOLO
INGRESSO COSTA CON INTERVENTO IN
APERTURA E IN CHIUSURA
EDGE 1 = filo giallo - coste IN APERTURA
ED IN CHIUSURA (LED EDGE
PHOT da 1 a 6) - DIP 1-2-3-4-5-6
- Se non vengono memorizzate altre sicurezze lasciare trascorrere un minuto ed il LED
EDGE PHOT 2 si spegnerà oppure premere il pulsante PROG. RX per 4 volte per terminare la
procedura di memorizzazione => tutti i LED EDGE PHOT devono risultare spenti.
PER MEMORIZZARE ALTRE SICUREZZE
- Dopo avere memorizzato la prima sicurezza, automaticamente il led bicolore EDGE PHOT
2 si accende di colore rosso lampeggiando per 1 minuto (tempo utile per eseguire la
memorizzazione).
- Premere il pulsante PROG. TX sulla sicurezza con DIP 2 su ON => su MASTER Wi-Fi OS il LED
EDGE PHOT 2 da rosso lampeggiante diventa verde lampeggiante e un suono del buzzer
segnala la corretta memorizzazione della sicurezza.
- Eseguire la stessa procedura per eventuali altre sicurezze (fino ad un massimo di 6).
AGGIUNTA DI ALTRE SICUREZZE (MAX 6 TOTALI)
Se dopo l'installazione si decide di applicare altre sicurezze (FOTOCELLULE O COSTE) per
aumentare lo stato di sicurezza della porta, si consiglia di:
- Togliere tensione al quadro di comando.
- Fissare la sicurezza nella posizione desiderata e identificarla spostandone il DIP interno.
- Identificare il dispositivo installato con l'adesivo numerato corrispondente (vedi paragrafo
G - IDENTIFICAZIONE DELLE SICUREZZE Wi-Fi).
- Su MASTER Wi-Fi OS mettere su ON il DIP corrispondente a quello della sicurezza appena
aggiunta.
- Dare tensione al quadro di comando.
- Eseguire la procedura di memorizzazione delle sicurezze come indicato in precedenza.
VERIFICA DEL CORRETTO FUNZIONAMENTO DELLE FOTOCELLULE NOVA Wi-Fi E
VERTIGO Wi-Fi
- Verificare che il DIP selezionato sul trasmettitore TX NOVA Wi-Fi sia il medesimo selezionato
sul ricevitore RX NOVA Wi-Fi (per esempio DIP 1 ON).
- Il corretto funzionamento del TX NOVA Wi-Fi è visualizzato dal led verde che si accende per
10 secondi.
- Premere e rilasciare il pulsante S3 "PROG. TX" sul ricevitore NOVA Wi-Fi (si attiva un tempo di
3 minuti per poter eseguire l'allineamento). Se le fotocellule sono già allineate il led rosso si
1
accende fisso. Se il led rosso è spento o lampeggiante eseguire l'allineamento fino a quando
rimane acceso fisso.
- Dopo l'allineamento verificare che interponendo un ostacolo il led rosso su RX NOVA Wi-Fi
si spenga e contemporaneamente su MASTER Wi-Fi OS il LED EDGE PHOT corrispondente si
accenda di colore verde per la durata dell'interposizione.
- Sul MASTER Wi-Fi OS anche il led DL3 si deve spegnere indicando l'apertura del contatto
collegato all'ingresso PHOT sul quadro di comando.
- Ripetere la verifica sulle altre fotocellule NOVA Wi-Fi installate.
- Eseguire una verifica funzionale di tutte le fotocellule installate attivando la movimentazione
dell'automazione e controllando che interponendo un ostacolo l'automazione si fermi/inverta
se in chiusura, oppure si fermi/continui ad aprire se in apertura.
VERIFICA DEL CORRETTO FUNZIONAMENTO DELLE COSTE TOUCH Wi-Fi 2.0
Dopo aver eseguito la corretta taratura della costa TOUCH Wi-Fi 2.0:
- Premere per un'istante la gomma della costa TOUCH Wi-Fi 2.0 (per esempio identificata con
DIP 3 ON).
- Verificare che su MASTER Wi-Fi OS il corrispondente LED EDGE PHOT 3 esegua un lampeggio
di colore verde e che il rispettivo led DL2 si spenga momentaneamente e poi si riaccenda.
ATTENZIONE: dopo avere ricevuto il primo segnale, altri segnali vengono ignorati per
2 secondi. Se un segnale arriva durante questi 2 secondi si avrà solo una
segnalazione visiva del LED EDGE PHOT 3 che diventerà verde.
- Ripetere la verifica dell'attivazione led su MASTER Wi-Fi OS premendo per un'istante le altre
coste TOUCH Wi-Fi 2.0 installate.
- Eseguire un controllo finale di tutte le coste installate attivando la movimentazione
dell'automazione e controllando che premendo la gomma di ogni costa l'automazione fermi/
inverta il movimento.
ANTENNA 868MHz
Per comunicare al meglio con le sicurezze radio, collegare al morsetto J8 del MASTER Wi-Fi
OS l'antenna 868,3 MHz (cod. ACG5451) e posizionarla in modo che sia "in vista" di tutte le
sicurezze ad almeno 2 m di distanza da loro.
6
