E - ALIMENTACIÓN MASTER Wi-Fi OS
Tras haber efectuado todas las conexiones, alimente el cuadro de mando.
El led amarillo DL6 debe encenderse y el buzzer debe emitir un tono para indicar la correcta
alimentación.
F - DEPENDIENDO DEL PANEL DE CONTROL, SELECCIONAR LA
GESTIÓN PARA UNA O DOS ENTRADAS DE BANDA

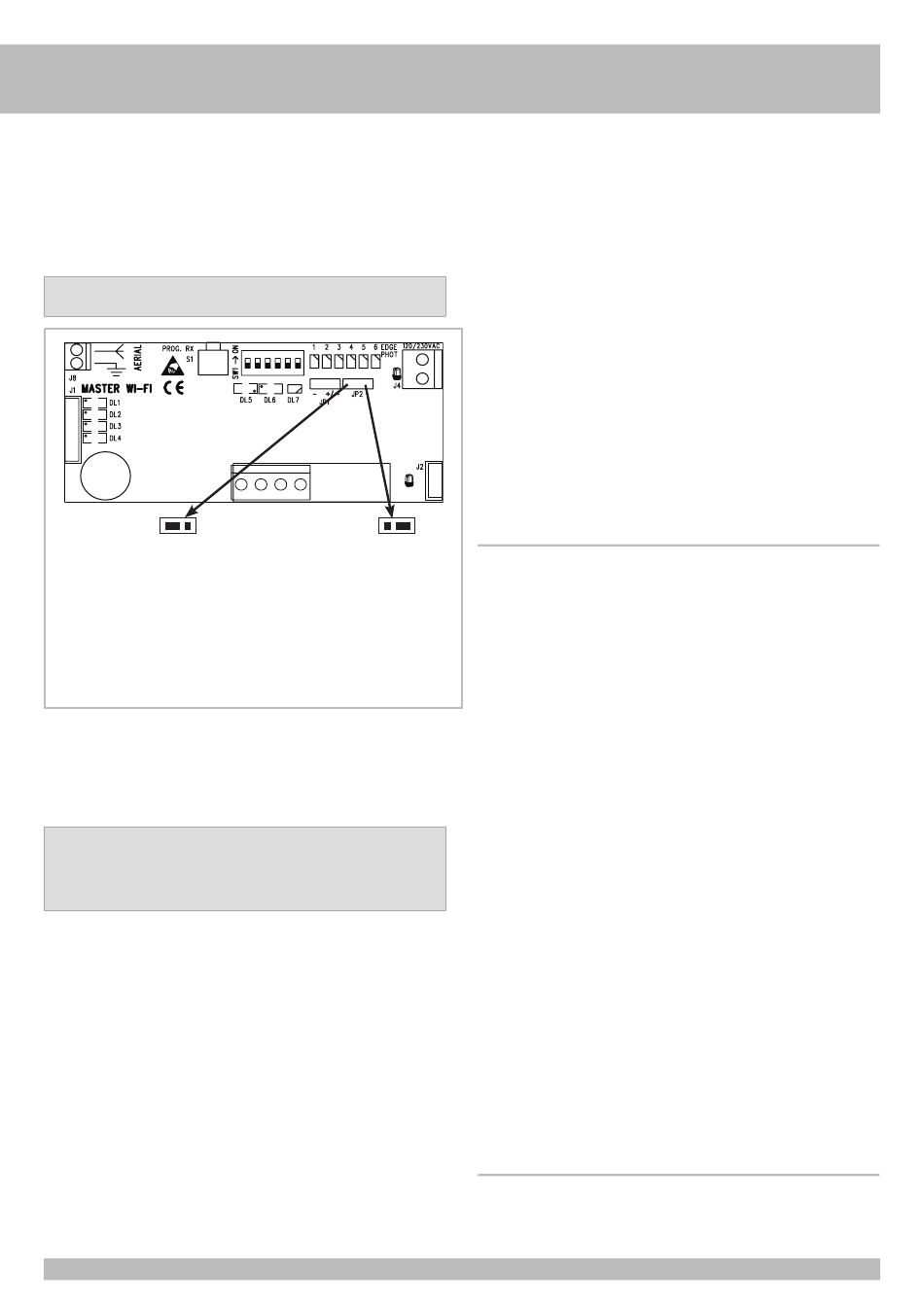

ATENCIÓN: COLOCAR EL JUMPER JP2 SEGÚN EL NÚMERO DE ENTRADAS PARA CONECTAR LAS
BANDA DE SEGURIDAD (Fig. 1).
JP2 IZQUIERDA
PARA CUADRO DE MANDO CON 2 ENTRADAS PARA
MANEJAR DISTINTAMENTE LAS COSTAS EN ABRE
Y CIERRE
3 costas disponibles para cada una de las 2
entradas del panel de control.
EDGE 1 = cable amarillo - bordes en CIERRE
(EDGE PHOT LED de 1 a 3), DIP 1-2-3
EDGE 2 = cable verde - bordes en APERTURA
(EDGE PHOT LED de 4 a 6), DIP 4-5-6
G - IDENTIFICACIÓN DE DISPOSITIVOS DE SEGURIDAD
Cada seguridad Wi-Fi debe estar OBLIGATORIAMENTE identificada colocando en posición ON
un único microinterruptor de los 6 presentes en su circuito (distinto para cada una de las 6
seguridades). Obviamente, un par de fotocélulas es considerado una seguridad y, por ello,
deberá tener el receptor y el transmisor con el mismo DIP en posición ON.
IDENTIFICAR CADA DISPOSITIVO DE SEGURIDAD CON EL NÚMERO DEL DIP ACTIVADO APLICANDO
EL ADHESIVO AMARILLO NUMERADO CORRESPONDIENTE EN SU ENVASE.
La etiqueta se utiliza para identificar rápidamente el dispositivo de seguridad que
requiere mantenimiento según el LED EDGE PHOT esté en ROJO o parpadeando en ROJO/
VERDE en ese momento.
H - INSERTE LAS BATERÍAS EN LA SEGURIDAD WI-FI
Nota: Cada seguridad se suministra con los microinterruptores en posición OFF para evitar que
las baterías se descarguen cuando no es utilizada (si están introducidas)
Introduzca las baterías en las seguridades Wi-Fi.
I - MEMORIZACIÓN DE LAS SEGURIDADES
Tras haber efectuado la identificación de las seguridades y haberlas alimentado mediante las
baterías, coloque en posición ON los microinterruptores marcados con los mismos números
que los de las seguridades sobre MASTER Wi-Fi OS para activar las seguridades que deben
memorizarse.
Para efectuar la memorización respete el siguiente procedimiento:
- Presione la tecla PROG RX presente en la tarjeta MASTER Wi-Fi OS=> el LED EDGE PHOT
1 se enciende rojo intermitente durante 1 minuto (tiempo necesario para efectuar la
memorización).
- Presione la tecla PROG TX sobre la seguridad con el DIP 1 en ON => el LED EDGE PHOT 1
cambia de rojo intermitente a verde y un tono de buzzer indica la correcta memorización de
la seguridad; inmediatamente después, el LED EDGE PHOT 2 se enciende rojo intermitente.
12/24V ac/dc
JP2 DERECHA
PARA CUADRO DE MANDO CON 1 ENTRADA
PARA BANDA CON INTERVENCIÓN EN
APERTURA Y CIERRE
EDGE 1 = cable amarillo - bandas en abre
y en cierre (LED EDGE PHOT de 1
a 6) - DIP 1-2-3-4-5-6
1
34
- Si no se memorizan otras seguridades, deje transcurrir un minuto y el LED EDGE PHOT 2
se apagará, o bien presione 4 veces la tecla PROG. RX para concluir el procedimiento de
memorización => todos los LED EDGE PHOT deben estar apagados.
PARA MEMORIZAR OTRAS SEGURIDADES
- Después de haber memorizado la primera seguridad, el LED EDGE PHOT 2 se enciende
automáticamente con luz roja intermitente durante 1 minuto (tiempo necesario para
efectuar memorización).
- Presione la tecla PROG. TX sobre la seguridad con el DIP 2 en ON => el LED EDGE PHOT 2
cambia de rojo intermitente a verde intermitente y un tono de buzzer indica la correcta
memorización de la seguridad.
- Lleve a cabo el mismo procedimiento para otras posibles seguridades (hasta un máximo
de 6).
INCLUSIÓN DE OTRAS SEGURIDADES (MAX 6 TOTALI)
Si tras haber efectuado la instalación, decidiese aplicar otras seguridades para aumentar el
estado de seguridad de la puerta, sugerimos efectuar lo siguiente:
- Desconecte la alimentación del panel de control.
- Fije la seguridad en la posición deseada e identifíquela moviendo el interruptor interno.
- Identifique el dispositivo instalado con el correspondiente adhesivo numerado (véase
apartado F - IDENTIFICACIÓN DE LAS SEGURIDADES Wi-Fi).
- Sobre la tarjeta MASTER Wi-Fi OS coloque en posición ON el DIP relativo a la seguridad recién
incorporada.
- Encienda el panel de control.
- Realice los procedimientos de memorización y comprobación siguiendo las indicaciones
precedentes.
VERIFICACIÓN DEL CORRECTO FUNCIONAMIENTO DE LAS FOTOCÉLULAS NOVA
Wi-Fi Y VERTIGO Wi-Fi
- Verifique que el DIP seleccionado sobre el transmisor TX NOVA Wi-Fi sea el mismo que se ha
seleccionado sobre el receptor RX NOVA Wi-Fi (por ejemplo DIP 1 ON)..
- El correcto funcionamiento del TX NOVA Wi-Fi se visualiza a través del led verde que se
enciende durante 10 segundos.
- Presione y libere el botón S3 "PROG. TX" sobre el receptor NOVA Wi-Fi (se activa un lapso de 3
minutos para poder efectuar la alineación). Si las fotocélulas ya han sido alineadas, el led rojo
se enciende con luz fija. Si el led rojo está apagado o parpadea, realice la alineación hasta que
dicho led permanezca encendido con luz fija.
- Después de la alineación, verifique que cuando se coloca un obstáculo entre los dos
dispositivos, el LED rojo en RX NOVA Wi-Fi se apaga y al mismo tiempo el LED EDGE PHOT
correspondiente en MASTER Wi-Fi OS se enciende en verde mientras dura el obstáculo.
- En el sistema operativo MASTER Wi-Fi el LED DL3 también debe apagarse, indicando la
apertura del contacto conectado a la entrada PHOT del panel de control.
- Repita la comprobación sobre las otras fotocélulas NOVA Wi-Fi instaladas.
- Realice una verificación funcional de todas las fotocélulas instaladas activando la movilización
de la automatización y controlando que, al interponer un obstáculo, la automatización
se detenga/invierta su movimiento si se estaba cerrando o bien, se detenga/continúe la
apertura si se estaba abriendo.
VERIFICACIÓN DEL CORRECTO FUNCIONAMIENTO DE LAS BANDAS TOUCH Wi-Fi
2.0
Después de haber efectuado correctamente el calibrado de la banda TOUCH Wi-Fi 2.0:
- Presionar por un instante la goma de la banda TOUCH Wi-Fi 2.0 (por ejemplo identificada con
DIP 3 ON).
- Compruebe que sobre MASTER Wi-Fi OS el correspondiente LED EDGE PHOT 3 realice una
intermitencia de color verde y que el respectivo led DL2 se apague momentáneamente y
después se vuelva a encender.
ADVERTENCIA: Después de recibir la primera señal, las señales siguientes se ignoran durante
2 segundos. Si llega una señal durante estos 2 segundos solo tendrás una señal
visual del LED EDGE PHOT 3 poniéndose verde.
- Repita la comprobación de activación del LED en MASTER Wi-Fi OS presionando brevemente
los otros bordes TOUCH Wi-Fi 2.0 instalados.
- Realizar una comprobación final de todos los bordes instalados activando el movimiento
del automatismo y comprobando que al presionar la goma de cada borde el automatismo
detiene/invierte el movimiento.
