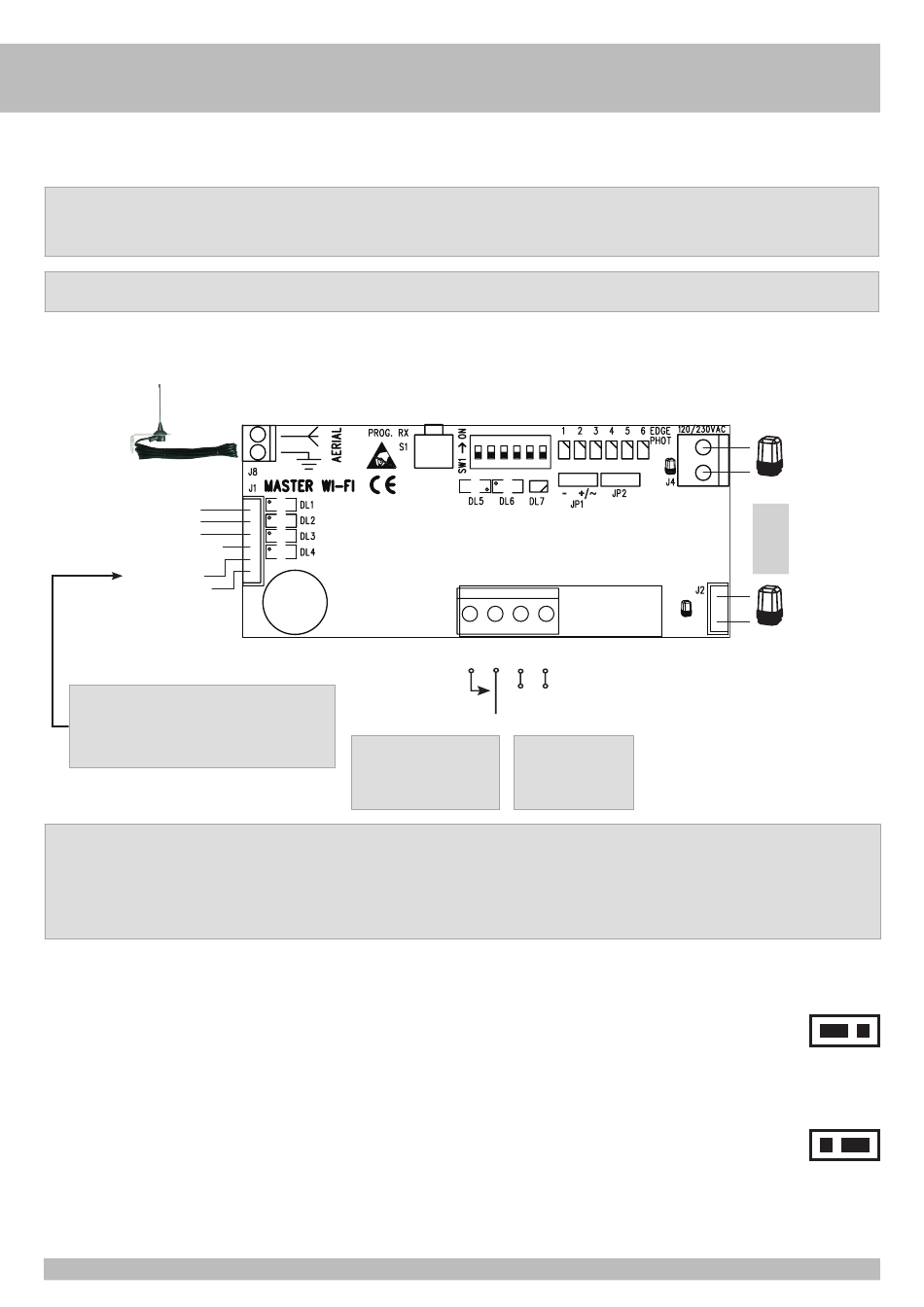

D - ANSCHLUSS DER MASTER Wi-Fi OS KARTE

WARNUNG: Das Platzieren des MASTER Wi-Fi in Metallbehältern kann zu einer Fehlfunktion des Systems führen. Schließen Sie daher im Hinblick auf die Sicherheitsvorrichtungen die 868

MHz-Antenne mit dem Code ACG5451 an, die für den einwandfreien Empfang/die einwandfreie Übertragung von Funksignalen verwendet werden muss.

ACHTUNG: ES IST WICHTIG, DIE VORBLICKFUNKTION AN DEN STEUEREINHEITEN (FALLS VORHANDEN) ZU AKTIVIEREN.

Es wird empfohlen, auf der Motorsteuerplatine eine automatische Schließzeit TCA von maximal einer Minute zu hinterlegen.

Überprüfen Sie auf dem Bedienfeld, ob die Schutzsicherung für die Stromversorgung der 12/24-V-AC/DC-Zubehörteile vorhanden ist.

Wenn keine vorhanden ist, schließen Sie eine träge 200-mA-Sicherung (T) in Reihe zur MASTER-Stromversorgung an.

- Bevor Sie die Anschlüsse vornehmen, trennen Sie die Stromversorgung vom Automatisierungsbedienfeld.

HINWEIS: Das Tor öffnet sich ca. 2 Sekunden nach Erteilung des Befehls über die Taste. Dadurch kann die MASTER Wi-Fi OS-Karte das Vorhandensein und die korrekte Funktion der gespeicherten

Sicherheitsgeräte überprüfen.

EDGE 2

Grüne Draht

COM

Graue Draht

EDGE 1

Gelbe Draht

PHOT.N.C.

Schwarze Draht

CONTROL BUTTON

Weiße Draht

A+ TEST

Braune Draht

Wenn Sie Funkempfänger und kabelgebundene

Steuerungen verwenden, schließen Sie diese

für einen ordnungsgemäßen Betrieb an das

weiße Kabel des MASTER Wi-Fi OS an.

* OBLIGATORISCHER Anschluss für Schalttafeln mit einem 120/230V ac für Blinklicht

** OBLIGATORISCHER Anschluss für Schalttafeln mit einem 12/24V ac/dc für Blinklicht. WARNUNG: POLARITÄT ÜBERPRÜFEN !

ACHTUNG: Der Anschluss ist zwingend erforderlich, auch wenn kein Flasher auf der Anlage vorhanden ist. Wenn kein Blinkerausgang vorhanden ist, schließen Sie ihn an die U-V-Anschlüsse

an, die den Motor mit Strom versorgen

WARNUNG: Immer den Ausgang für das Blinklicht der Schalttafel zur MASTER Wi-Fi OS Karte mit einer der zugeordneten Klemmen, abhängig davon ob das Blinklicht mit 230 V oder

12/24 V betrieben wird, verbinden. Wenn diese Verbindung nicht erfolgt, wird die Tür nicht funktionieren und es ertönt ein Summton von 4 Sekunden, der anzeigt, dass diese

Verbindung fehlt.

EDGE 2 in Öffnung (graue Draht COM, grüne Draht EDGE 2) ist für die Kontaktleiste vorgesehen.

Eingang nur aktiviert mit JP2 in der SX Position.

Warnung: An den COM-EDGE 2 Klemmen der RIB Schalttafeln müssen alle Überbrückungen

entfernt werden.

EDGE 1 in Schliessung (graue Draht COM, gelbe Draht EDGE 1) ist für die Kontaktleiste

vorgesehen.

Warnung: An den COM-EDGE 1 Klemmen der Schalttafeln müssen alle Überbrückungen entfernt

werden.

PHOTOCELL INPUT (graue Draht COM, schwarze Draht PHOT 1) ist für die Fotozelle vorgesehen.

Warnung: An den COM-PHOT 1 Klemmen der Schalttafeln müssen alle Überbrückungen entfernt

werden.
