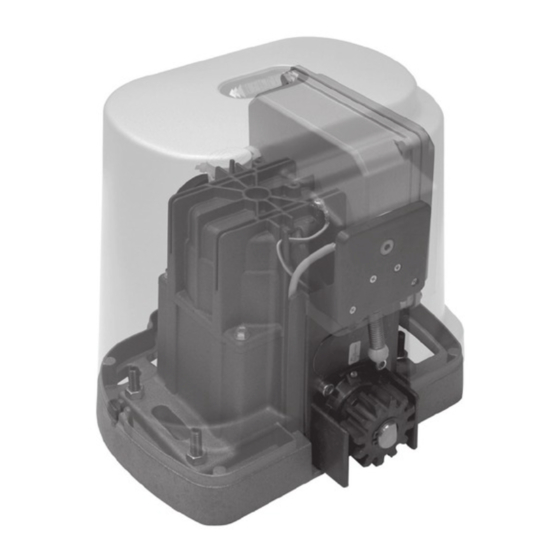

K500
Con funzionamento a uomo presente se le fotocellule o le coste sono guaste.
Avec travail avec homme present, dans le cas de panne de sécurité.
With functioning in dead man mode when the safety devices are failing.
Mit arbeit im mannsbeisein im fall eines ausfalls der Sicherheiten.
Con funcionamiento a hombre presente en caso de averías con los accesorios de seguridad.
Operatore
Alimentazione
Operateur
Alimentation
Operator
Power Supply
Torantrieb
Stromspannung
Operador
Alimentacion
230V 50/60Hz
K500
120V 60Hz
ITALIANO pag. 05 / FRANÇAIS pag. 15 / ENGLISH page 25 / DEUTSCH pag. 35 / ESPAÑOL pag. 45
Con quadro
Peso max cancello
Avec coffret
Poids maxi portail
With control board
Max gate weight
Mit Steuerung
Max Torgewicht
Con panel electronico
Peso máx verja
-
K2007-CRX
K2007 Wi-Fi
500 kg / 1103 lbs
-
K2007
Spinta max
Coppia max
Poussée maxi
Couple maxi
Max Thrust
Max torque
Max Schubkraft
Max. Drehmoment
Max Empuje
Coppia max
400 N
9,5 Nm
500 N
12Nm
Codice
Code
Code
Code
Codigo
AA33694
AA33695
AA33753W
AA33693
AA33696
