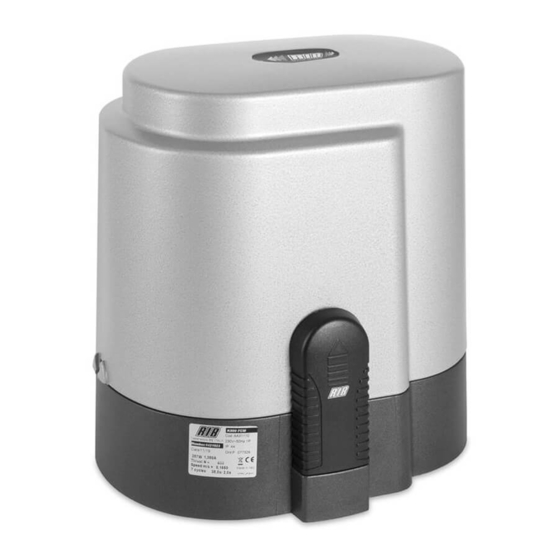

RIB K800 FAST FCE Mode D'emploi

K800 FAST
K FCE
I
ATTENZIONE
- OPERATORE CON VELOCITA' ALTA (21 m/min).
- SOLO PER PASSAGGIO VEICOLARE.
- INSTALLARE SOLO SE SI HA LA CERTEZZA CHE NESSUNO POSSA ENTRARE IN CONTATTO CON IL CANCELLO.
- PREDISPORRE LE SICUREZZE COME INDICATO DALLA NORMA EN 12453 AFFINCHE' NIENTE E NESSUNO POSSA
VENIRE ACCIDENTALMENTE A CONTATTO CON L'AUTOMAZIONE.
- UTILIZZARE SOLO CREMAGLIERA RIB IN METALLO (CONSIGLIAMO ACS9050 MOD. 4 CON CATAFORESI).
F
ATTENTION
- OPÉRATEUR A GRANDE VITESSE (21 m/min).
- SEULEMENT POUR LE PASSAGE DES VEHICULES.
- INSTALLEZ SEULEMENT SI VOUS TES SÛR QUE PERSONNE NE PEUT TRE TOUCHÉ PAR LA PORTE.
- EQUIPEZ DE SECURITES COMME INDIQUE SUR LA NORME EN 12453 POUR ÉVITER QUE QUELQUE CHOSE OU
QUELQU'UN PUISSE TRE TOUCHÉE PAR LA PORTE.
- UTILISER SEULEMENT CRÉMAILLÈRE RIB EN ACIER (ON CONSEILLE ACS9050 MOD. 4 TRAITÉ CATAPHORÈSE).
G
ATTENTION
- HIGH SPEED OPERATOR (21 m/min).
B
- INTENDED ONLY FOR PASSAGE OF VEHICLES.
- INSTALL ONLY IF YOU ARE SURE THAT NOBODY IS IN THE REACH OF THE GATE.
- MAKE SURE THAT APPROPRIATE SAFETY DEVICES ARE USED AS SHOWN IN EN 12453 TO AVOID THAT
SOMETHING OR SOMEBODY COULD BE HIT BY THE GATE.
- TO USE METAL RIB RACK ONLY (WE ADVISE ACS9050 MODULE 4 WITH CATAPHORESIS TREATMENT).
D
WICHTIG
- MIT HOCHGESCHWINDIGKEITSBEDIENER (21 m/min).
- NUR FÜR AUTO-DURCHFAHRTEN.
- INSTALLIEREN SIE DIES NUR, WENN SIE SICHER SIND, DASS NIEMAND DURCH DEN ZAUN GREIFEN KANN UND
MIT DEM TOR IN BERÜHRUNG KOMMT, WIE ES DIE EN 12453 VORSCHREIBT.
- ZAHNSTANGE AUS METALL BENUTZEN. WIR RATEN ACS9050 MIT KATAPHORESE.
E
ATENCIÒN
S - OPERADOR CON VELOCIDAD' ALTA (21 m/min).
- SOLO PARA PASAJE DE VEHICULOS.
- INSTALAR SÒLO SI SE TIENE LA SEGURIDAD QUE NINGUNO PUEDA ENTRAR EN CONTACTO CON LA CANCELA.
- PREDISPONER LAS SEGURIDADES COMO INDICADO EN LA NORMA EN 12453 TAL QUE NADA NI NADIE PUEDA
VENIR ACCIDENTALMENTE EN CONTACTO CON LA AUTOMACIÒN.
- UTILIZAR SÒLO CREMALLERA RIB EN METALO (ACONSEJAMOS CÒD. ACS9050 MOD. 4 CON CATAFÒRESIS).
Operatore
Operateur
Operator
Torantrieb
Operador
K800 FAST
ITALIANO pag. 05 / FRANÇAIS pag. 15 / ENGLISH page 25 / DEUTSCH pag. 35 / ESPAÑOL pag. 45
K FCM
Alimentazione
Alimentation
Power Supply
Stromspannung
Alimentacion
FCE
230V 50/60Hz
FCM
con / avec / with / mit
Con funzionamento a uomo presente se le fotocellule o le coste
sono guaste. Conforme alle normative in vigore.
Avec travail avec homme present, dans le cas de panne de
sécurité. Conforme aux Normes en vigueur.
With functioning in dead man mode when the safety devices are
failing. According to current European Norms.
Mit arbeit im mannsbeisein im fall eines ausfalls der Sicherheiten.
In Übereinstimmung mit der aktuellen Normen.
Con funcionamiento a hombre presente en caso de averías con
los accesorios de seguridad. En conformidad a las Normas en
vigor.
Peso max cancello Spinta max
Poids maxi portail Poussée maxi
Max gate weight Max Thrust
Max Torgewicht Max Schubkraft
Peso máx verja Max Empuje
800 kg / 1760 lbs 700 N
1
S1-CRX
I
K800 FAST è applicabile solo a parti mobili che
scorrono a lato della colonna di chiusura.
Non applicare K800 FAST su parti mobili che
chiudono a ridosso della colonna.
F
K800 FAST ne peut être appliqué qu'aux parties
mobiles qui glissent à côté de la colonne de
fermeture. Ne pas appliquer K800 FAST sur les
parties mobiles qui ferment près de la colonne.
G
Fast operators are not suitable for installations
in which the mobile gate leaf ends up against
B
a post, a U shape bar, because the knocking
of gate against these fixed parts cannot always
be prevented. The best solution for using Fast
operators is when the gate leaf ends up next to
the posts.
D
K800 FAST ist ausschließlich nur an beweglichen
Teilen anzubringen, die sich seitlich
Abschließsäule bewegen. K800 FAST nicht an
beweglichen Teilen anbringen, die dicht an der
Säule schließen.
E
K800 FAST se puede aplicar sólo a partes móviles
que se se desplazan al lado de la columna de
S
cierre. No aplicar K800 FAST en partes móviles
que se cierran cerca de la columna.
Coppia max
Couple maxi
Max torque
Max. Drehmoment
Coppia max
24 Nm
an der
Codice
Code
Code
Code
Codigo
AA30068
AA31105
