D

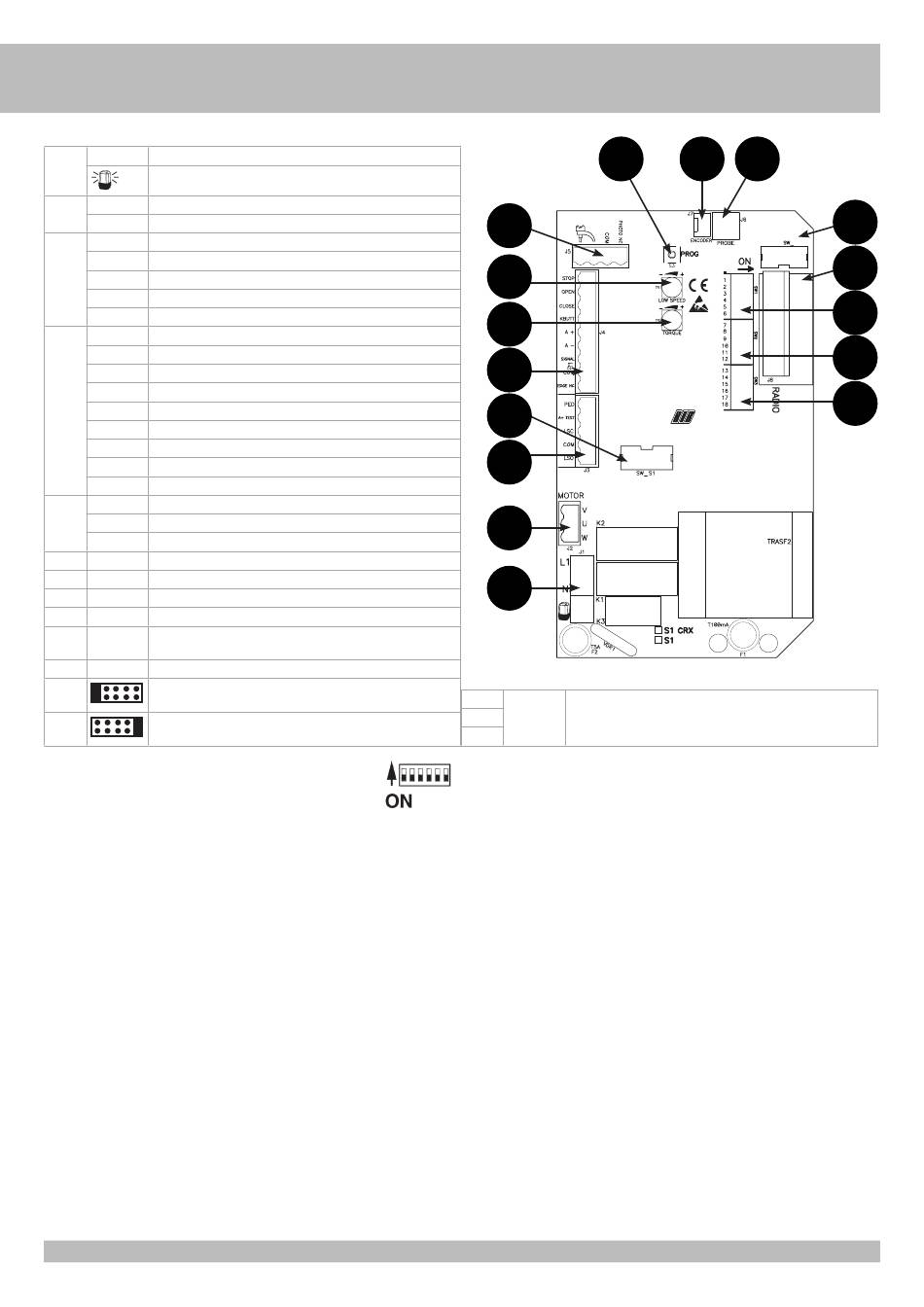

A - VERBINDUNGEN
J1 L1 - N Stromversorgung 230 Vac 50/60 Hz (120V/60Hz auf Anfrage)
Blinker (max. 40 W)
J2 U Gemeinschaftsanschluss Motor
V-W Anschluss Wendegetriebe und Kondensator Motor
J3 PED. BUTT. Steuerkontakt Öffnung Fußgänger (NO = normalerweise offen)
A+ TEST Pluspol für Speisung der Selbsttest - Kontaktleisten zu 24Vdc
LSC Kontakt des Endschalters, der die Schließung des Motors stoppt
COM Gemeinsame Erdungseinheit der Kontakte
LSO Kontakt des Endschalters, der die Öffnung des Motors stoppt
J4 STOP Kontakt Stopp
OPEN Kontakt Öffnung
CLOSE Kontakt Schließung
K. BUTT. Kontakt Einzelimpuls (NO = normalerweise offen)
A+ Pluspol für Speisung der Zubehöreinrichtungen zu 24 Vdc
A- Minuspol für Speisung der Zubehöreinrichtungen zu 24 Vdc
SIGNAL Kontrollleuchte Tor geöffnet zu 24 Vdc
COM Gemeinsame Erdungseinheit der Kontakte
EDGE NC Kontakt Kontaktleisten bei Öffnung und Schließung
J5 AERIAL Funkantenne
COM Gemeinsame Erdungseinheit der Kontakte
PHOTO NC Kontakt Fotozellen
J6 PROBE Steckverbinder für Anschluss Heizfühler (KODE ACG4665)
J7 ENCODER Steckverbinder für Anschluss Encoder (nur für K Plus)
J8 RADIO Steckverbinder für externen Funkempfänger 24 Vdc
S3 PROG. Programmiertaste
TR1 LOW Elektronischer Langsamlaufregler in der Annäherungsphase mit DIP
SPEED 7 (siehe Tabelle 1)
TR2 TORQUE Elektronischer Stärkeregler
SW (nur für die Modelle CRX) NICHT DIE ÜBERBRÜCKUNG BERÜHREN
! OHNE FUNKSYSTEM NICHT BETRIEBSFÄHIG !
RADIO
SW S1 NICHT DIE ÜBERBRÜCKUNG BERÜHREN! OHNE ANTRIEB NICHT
BETRIEBSFÄHIG!
B - EINSTELLUNGEN
SW1 SW2 SW3 - BETRIEBSMIKROSCHALTER
DIP 1 STEUERUNG MOTORDREHRICHTUNG (ON) (PUNKT C)
DIP 2 ZEITPROGRAMMIERUNG (ON) (PUNKT D)
DIP 1-2 SPEICHERUNG/LÖSCHUNG FUNKCODES FÜR STEUERUNG GESAMTÖFFNUNG
(DIP 1 auf ON gefolgt von DIP 2 auf ON) (PUNKT F) NUR FÜR DIE MODELLE
CRX
DIP 1-3 SPEICHERUNG/LÖSCHUNG FUNKCODES STEUERUNG FUSSGÄNGERÖFFNUNG
(DIP 1 auf ON gefolgt von DIP 3 auf ON) (PUNKT G) NUR FÜR DIE MODELLE
CRX
DIP 2 - 1 ZEITPROGRAMMIERUNG ÖFFNUNG FUSSGÄNGER (DIP 2 ON GEFOLGT VON
DIP 1 ON) (PUNKT E)
BETRIEBSMIKROSCHALTER
DIP 3
ON - Aktivierung Pausenzyklus vor der vollständigen automatischen und der Schließung
Fußgängerbereich (max. 5 Minuten)
OFF - Deaktivierung Pausenzyklus vor der vollständigen automatischen und der
Schließung Fußgängerbereich.
DIP 4
ON - Steuerung Funkempfang in schrittweisem Betriebsmodus
OFF - Steuerung Funkempfang in Automatikmodus
DIP 5
ON - Steuerung Tastschalter K BUTT für Fußgänger in schrittweisem Betriebsmodus
OFF - Steuerung Tastschalter K BUTT für Fußgänger in Automatikmodus
DIP 6
ON - Fotozellen nur bei Schließung aktiv
OFF - Fotozellen immer aktiv
DIP 7
ON - Encoder nur bei den PLUS – Modellen aktiv
S3
J5
TR1
TR2
J4
SW
S1
J3
J2
J1
SW1 Betriebs- DIP switch
SW2
SW3
OFF - Encoder inaktiv
DIP 8
ON - Vorblinken aktiv
OFF - Vorblinken inaktiv
DIP 9
ON - Verlangsamung inaktiv
OFF - Verlangsamung aktiv
DIP 10
ON - elektronische Bremse aktiv
OFF - elektronische Bremse inaktiv
Mit K FCM ist erforderlich, um die elektronische Bremse zu aktivieren - Dip 10
auf ON.
DIP 11
ON - stufenweiser Start aktiv
OFF - stufenweiser Start inaktiv
DIP 12
ON - Aktivierung TEST Überwachung Kontaktleiste
OFF - Deaktivierung TEST Überwachung Kontaktleiste
DIP 13
ON - Betrieb Funktionsweise von Motoren mit externen Fernschaltern (die nicht
Bestandteile der Karte sind)
Auch wenn aktiviert, werden die folgenden DIP aus ihrer Funktionsweise
ausgeschlossen:
DIP 7 Encoder
DIP 9 Verlangsamung
DIP 10 Elektronische Bremse
DIP 11 Stufenweiser Start
sowie der Trimmer TORQUE (elektronischer Stärkeregler)
OFF - Verwaltungsdurchschnitt aller Zeichen
DIP 14 - ON
