D

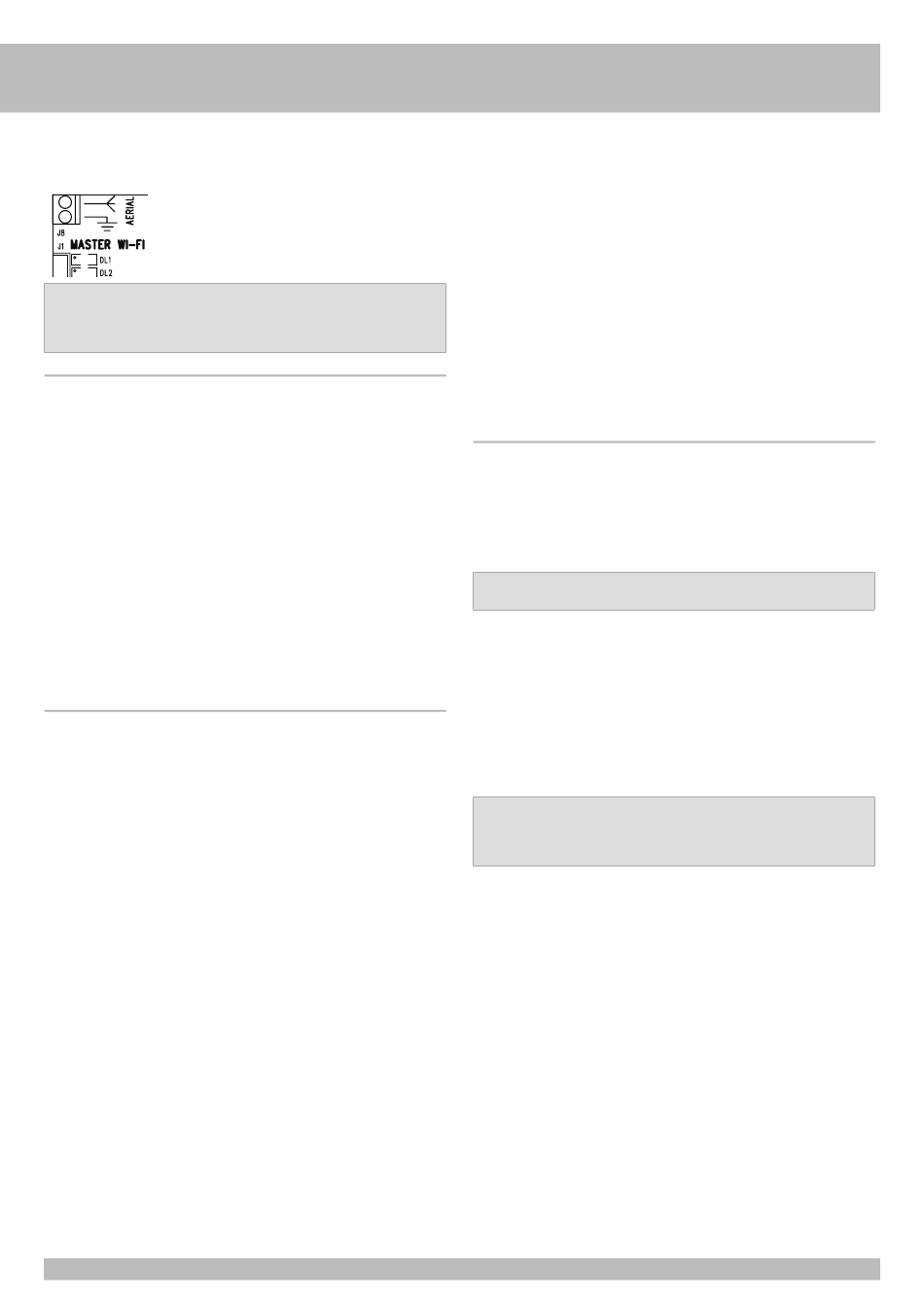

Für eine optimale Kommunikation mit den Funksicherheitsgeräten schließen Sie die 868,3 MHz-
Antenne (Code ACG5451) an die Klemme J8 des MASTER Wi-Fi OS an und positionieren Sie sie so,
dass sie für alle Sicherheitsgeräte in Sichtweite ist und mindestens 2 m von ihnen entfernt ist.
Um eine ordnungsgemäße Funkkommunikation zu gewährleisten, dürfen sich
zwischen dem MASTER Wi-Fi OS und den Sicherheitseinrichtungen keine Hindernisse
wie Stahlbetonwände, Eisenoberflächen usw. befinden. Dies könnte den Funkverkehr
behindern und in der Folge einen Alarm im System auslösen.
NOVA Wi-Fi UND VERTIGO Wi-Fi FOTOZELLEN-ALARMSIGNALÜBERPRÜFUNG
Die Überprüfung erfolgt, indem die Batterie aus dem Fotozellenempfänger mit beispielsweise
DIP3 in ON, herausgenommen wird und der Befehl Tür öffnen gegeben wird.
Die LED3 auf dem MASTER Wi-Fi OS wechselt grün/rot, während die LEDs DL1, DL2 und DL3
ausgeschaltet werden und ein sich ändernder Summton für 1 Minute zu hören ist.
Wiederholen Sie die Überprüfung für jeden weiteren installierten Fotozellenempfänger.
Hinweis: Wenn die Batterie herausgenommen wurden und der Befehl Tür öffnen gegeben wurde
und der Summton auf dem MASTER Wi-Fi OS nicht zu hören ist, befindet sich der DIP3
auf dem MASTER Wi-Fi OS in OFF (NOVA nicht aktiviert). Setzen Sie ihn auf ON.
TOUCH Wi-Fi 2.0 KONTAKT-ALARMSIGNALÜBERPRÜFUNG
Hierzu wird die Batterie aus dem Sender mit beispielsweise DIP3 in ON herausgenommen.
Die EDGE PHOT-LED 3 auf dem MASTER Wi-Fi wechselt zwischen rot, während LED DL2 sich
ausschaltet und dass der Buzzer einen Ton abgibt alle 3 Sekunden bis 1 Minute.
Wiederholen Sie die Überprüfung für jede weitere installierte Kontaktleiste.
Hinweis: Wenn die Batterie herausgenommen wurde und der Summton auf dem MASTER Wi-Fi
OS nicht zu hören ist, befindet sich der DIP3 auf dem MASTER Wi-Fi OS in OFF (TOUCH
nicht aktiviert). Setzen Sie ihn auf ON.
WARNUNG (Austauschen der Batterien)
Diese WARNUNG teilt dem Benutzer mit, dass die Batterien unverzüglich auszutauschen sind.
Wenn die Batteriespannung vom NOVA Wi-Fi/VERTIGO Wi-Fi 2,3 V und vom TOUCH Wi-Fi 2.0
3,0V erreicht, signalisiert diese Geräte dem MASTER Wi-Fi OS per Funk, dass die Batterien leer
sind und aktiviert den SUMMER auf dem MASTER Wi-Fi OS mit einem Summton alle 3 Sekunden
während 1 Minute.
Der Aufmerksamkeitsstatus wird mit jedem Befehl für 1 Minute erneuert.
Beim MASTER Wi-Fi OS leuchtet die EDGE PHOT-LED (die Fotozelle bzw. der Rand mit fast leeren
Batterien) dauerhaft rot.
Das System wird während dieser Signale weiterhin funktionieren. Es ist jedoch ratsam die
Batterien schnellstmöglich auszutauschen, da bei einer Batteriespannung des NOVA Wi-Fi/
VERTIGO Wi-Fi von 2,0 V und des TOUCH Wi-Fi 2.0 von 2,7 V die Funktion der Tür gestoppt wird.
ALARM (Batterien komplett leer oder funktionieren nicht)
Der Alarm wird aktiviert, wenn die Batterien komplett leer sind (2 V bei NOVA Wi-Fi/VERTIGO
Wi-Fi und 2,7 V bei TOUCH Wi-Fi 2.0) oder wenn sie nicht mehr funktionieren.
Auf dem MASTER Wi-Fi OS schalten sich die LEDS DL1, DL2 und DL3 aus und der MASTER Wi-Fi
blockiert den Automatikbetrieb.
Der SUMMER gibt 1 Minute lang alle 3 Sekunden einen Ton ab, um den Benutzer darauf
aufmerksam zu machen, der dann die Batterien austauschen oder den Fehler beheben muss.
Der Alarmzustand wird mit jedem Befehl für 1 Minute erneuert.
Beim MASTER Wi-Fi OS blinkt die EDGE PHOT-LED, also die Photozelle bzw. der Rand bei völlig
leeren oder defekten Batterien, rot.
AUSTAUSCHEN DER BATTERIEN
Die Lebensdauer der beiden in den Fotozellen verwendeten 1,5-V-AA-Batterien beträgt etwa 3
Jahre.
Die Lebensdauer der in den Kanten verwendeten 3V AA-Lithiumbatterie beträgt ca. 3 Jahre.
Bei einem Batteriewechsel ist kein Zurücksetzen der Programmierung der
Sicherheitseinrichtungen erforderlich.
- Sicherheitsgeräte mit leeren Batterien lassen sich durch Überprüfung der Diagnose der LED
EDGE PHOT auf dem MASTER Wi-Fi OS identifizieren.
- Mit der Nummer neben der EDGE PHOT-LED, die rot aufblinkt oder die ununterbrochen rot
aufleuchtet, wird die Nummer des Sicherheitsgerätes mit leeren Batterien identifiziert.
- Die NOVA Wi-Fi oder TOUCH Wi-Fi 2.0 lassen sich mit Hilfe der Klebeetiketten mit der Nummer
zur Identifizierung entsprechend der Nummer der zweifarbigen LED mit Alarmstatus auf dem
MASTER Wi-Fi OS finden.
- Tauschen Sie die Batterien aus und achten Sie dabei auf die richtige Polarität.
- Taste PROG TX auf dem NOVA Wi-Fi oder TOUCH Wi-Fi 2.0 drücken, um den MASTER Wi-Fi OS
zurückzusetzen.
- Der Summer am Rand des MASTER Wi-Fi OS schaltet sich aus und die LEDs DL1-DL2-DL3 (sofern
im Alarmstatus befindlich) schalten sich ein. Die dem Sicherheitsgerät zugeordnete EDGE
12/24V ac/dc
PHOT-LED schaltet sich nach Austausch der Batterien aus.
Der Automatikbetrieb ist wieder für einen sicheren Betrieb bereit.
WARNUNG: Bitte beachten Sie, dass die alten Batterien entsprechend der aktuellen Normen
entsorgt werden. Im Fall, dass die Sicherheitsgeräte entsorgt werden müssen, bitte daran
denken die Batterien zu entnehmen und diese entsprechend getrennt zu entsorgen.
ALLE GESPEICHERTEN SICHERHEITSGERÄTE LÖSCHEN
Um alle im MASTER Wi-Fi OS gespeicherten Sicherheitsgeräte (NOVA Wi-Fi und TOUCH Wi-Fi 2.0)
zu löschen muss die Taste PROG. RX für 10 Sekunden niedergedrückt werden.
Nach 10 Sekunden blinken alle EDGE PHOT-LEDs (von EDGE PHOT 1 bis EDGE PHOT 6) 6-mal rot/
grün, um anzuzeigen, dass der Löschvorgang stattgefunden hat.
Schließlich erlöschen die EDGE PHOT-LEDs und die LEDs DL1, DL2 und DL3.
WARNUNG: BEI AUSGESCHALTETEN LED DL1, DL2 UND DL3 FUNKTIONIERT DER
AUTOMATIKBETRIEB NICHT.
LÖSCHEN VON NUR EINEM SICHERHEITSGERÄT (FOTOZELLE ODER
KONTAKTLEISTE)
Um nur ein gespeichertes Sicherheitsgerät auf dem MASTER Wi-Fi OS zu löschen, ist folgendes
auszuführen:
- Taste PROG. RX ein oder mehrere Male drücken, um die EDGE PHOT-LED, die zu blinken beginnt,
auszuwählen, um anschließend das zugeordnete Sicherheitsgerät zu löschen.
- Nach Auswahl des Sicherheitsgerätes muss die Taste PROG. RX für 10 Sekunden niedergedrückt
werden.
- Nach 10 Sekunden blinkt die EDGE PHOT-LED abwechselnd 6 Mal rot/grün auf, um anzuzeigen,
dass die Löschung erfolgreich ausgeführt wurde.
ACHTUNG: Stellen Sie den DIP-Schalter EDGE PHOT, der dem gelöschten Sicherheitsgerät
entspricht, auf OFF und drücken Sie dann die Taste PROG. Drücken Sie die
RX-Taste auf MASTER Wi-Fi 6 Mal.
WICHTIG: Entfernen Sie die Batterien aus der gelöschten Sicherheitseinrichtung.
TECHNISCHE DATEN
- SPANNUNG
- ANWENDBARE SPANNUNG ZU DIE KLAMMER J4
- ANWENDBARE SPANNUNG ZU DIE KLAMMER J2
- STROMAUFNAHME IM RUHEZUSTAND
- MAXIMALE STROMAUFNAHME
- BETRIEBSTEMPERATUR
- ABMESSUNGEN
- GEWICHT
SICHERHEITSGERÄTE RADIO-SIGNAL
TECHNISCHE DATEN
- FREQUENZ
- EMPFINDLICHKEIT
- SENDELEISTUNG
- MODULATIONSART
- REICHWEITE
28
12/24 Vac/dc
120/220/230V 50/60Hz
12/24V ac/dc
40 mA
100 mA
-20°C bis +60°C
125x55x28 mm
0,090 kg
868,3 MHz
-108 dBm
<25 mW
FSK
20 m in freien Bereichen
