E - ALIMENTATION MASTER Wi-Fi OS
Après avoir établi toutes les connexions, alimenter le tableau électronique.
La LED jaune DL6 devrait s'allumer et le bipper devrait émettre un son pour signaler le
branchement.
F - SELON LE PANNEAU DE COMMANDE, SÉLECTIONNEZ LA
GESTION D'UNE OU DEUX ENTRÉES EDGE

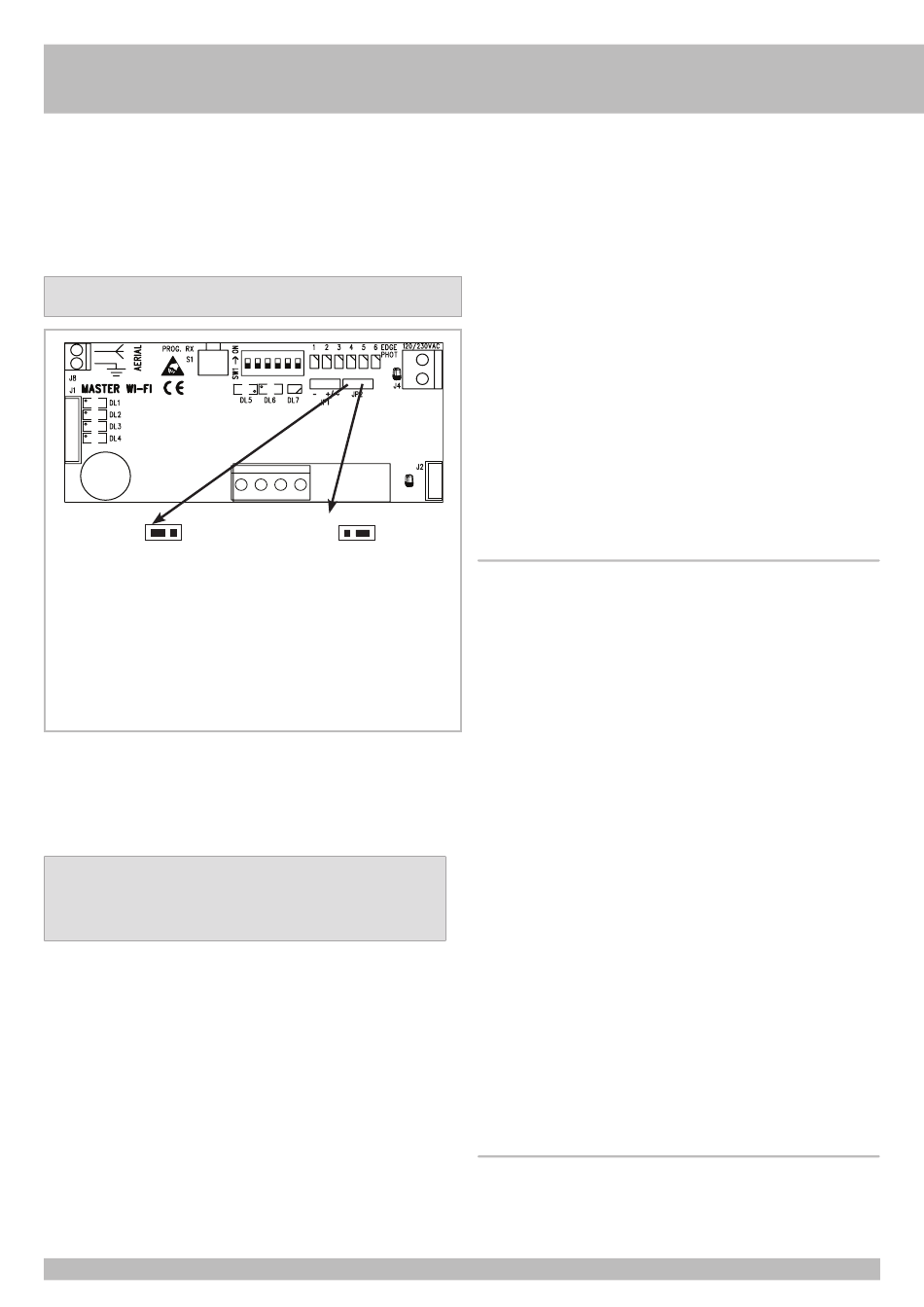

ATTENTION : POSITIONNER LE CAVALIER JP2 EN FONCTION DU NOMBRE D'ENTRÉES POUR LA
CONNEXION DES BORDS (Fig. 1).
JP2 GAUCHE
POUR CENTRAL DE COMMANDE AVEC 2
ÉNTRÉES SÉPARÉES POUR LA GESTION DES
BARRES PALPEUSES EN OUVERTURE ET EN
FERMETURE.
3 barres palpeuses pour chaque des 2 sorties
du coffret electronique.
EDGE 1 = fil jaune - bords en FERMETURE (LED
EDGE PHOT de 1 à 3), DIP 1-2-3
EDGE 2 = fil vert - bords en OUVERTURE (LED
EDGE PHOT de 4 à 6), DIP 4-5-6
G - IDENTIFICATION DES DISPOSITIFS DE SECURITE
Chaque sécurité Wi-Fi doit être OBLIGATOIREMENT identifiée en configurant sur ON un seul des
6 micro-interrupteurs présents sur son circuit (différent pour chacune des 6 sécurités). Bien
entendu, une paire de photocellules est considérée comme une sécurité et par conséquent
les boitiers DIP correspondants de l'émetteur et du récepteur devront être configurés sur ON.
IDENTIFIER CHAQUE DISPOSITIF DE SÉCURITÉ AVEC LE NUMÉRO DU DIP ACTIVÉ EN APPLIQUANT
L'ADHÉSIF JAUNE NUMÉROTÉ CORRESPONDANT SUR SON RÉCIPIENT.
L'autocollant permet d'identifier rapidement le dispositif de sécurité nécessitant une
maintenance en fonction de la LED EDGE PHOT allumée en ROUGE ou clignotante en ROUGE/
VERT à ce moment-là.
H - INSÉRER LES PILES DANS LA SÉCURITÉ WI-FI
Remarque : Chaque dispositif de sécurité est fourni avec les commutateurs DIP en position
OFF pour éviter que les piles ne se déchargent lorsqu'elles ne sont pas utilisées
(si elles sont installées).
I - MEMORISATION DES SECURITES
Après avoir identifié les dispositifs de sécurité et inséré les piles, sur MASTER Wi-Fi OS,
positionnez les micro-interrupteurs correspondant à ceux des dispositifs de sécurité à
mémoriser sur ON.
Pour effectuer la mémorisation, suivre la procédure suivante:
- Appuyer sur la touche PROG RX qui se trouve sur la carte MASTER Wi-Fi OS => la LED
EDGE PHOT 1 clignotera en rouge pendant 1 minute (temps nécessaire pour effectuer la
mémorisation).
- Appuyer sur la touche PROG TX qui se trouve sur la sécurité avec le DIP 1 sur ON => la LED
EDGE PHOT 1 présente sur le MASTER Wi-Fi OS passera du rouge clignotant au vert et un
12/24V ac/dc
JP2 DROIT
POUR CENTRAL DE COMMANDE AVEC UNE
ENTRÉE UNIQUE POUR LA GESTION DES
BARRES PALPEUSES AVEC INTERVENTION EN
OUVERTURE ET FERMETURE
EDGE 1 = fil jaune - barres palpeuses en
ouverture et en fermeture (LED EDGE PHOT
de 1 à 6) - DIP 1-2-3-4-5-6
bip préviendra de la mémorisation de la photocellule. À ce moment là, la LED EDGE PHOT 2
clignotera rouge.
- Si d'autres photocellules ne doivent pas être mémorisées, patienter 1 minute ou bien
appuyer sur la touche PROG. RX 4 fois pour terminer la procédure de mémorisation (la LED
EDGE PHOT 2 s'éteindra) => toutes les LED EDGE PHOT doivent rester éteintes pendant le
fonctionnement normal de l'appareil.
POUR MEMORISER D'AUTRES SECURITES
- Après avoir mémorisé la première sécurité, la LED EDGE PHOT 2 clignote rouge pendant 1
minute (temps nécessaire à la mémorisation).
- Appuyer sur la touche PROG. TX sur la sécurité avec le DIP 2 sur ON => la LED EDGE PHOT 2
présente sur le MASTER Wi-Fi OS passera du rouge clignotant au vert et un bip préviendra de
la mémorisation de la photocellule.
- Effectuer la même procédure pour mémoriser d'autres photocellules (jusqu'à 6 maximum).
AJOUT D'AUTRES SECURITES (AU MAX 6)
Si après l'installation, d'autres sécurités doivent être installées (PHOTOCELLULES OU BARRES
PALPEUSES) pour augmenter la sécurité de la porte, il est recommandé de:
- Débrancher l'alimentation du panneau de commande.
- Fixer la sécurité dans la position souhaitée et l'identifier en configurant le DIP interne à la
sécurité.
- Identifier le dispositif à peine installé grâce à l'étiquette prévue à cet effet (voir chapitre G:
IDENTIFICATION DES SECURITES Wi-Fi).
- Sur la MASTER Wi-Fi OS mettre le DIP correspondant à la sécurité ajoutée sur ON.
- Mettre le panneau de commande sous tension.
- Effectuer la procédure de mémorisation et de contrôle comme indiqué dans les chapitres
précédents.
CONTROLE DU FONCTIONNEMENT DES PHOCELLULES NOVA Wi-Fi ET VERTIGO
Wi-Fi
- Vérifier que le DIP sélectionné sur l'émetteur TX NOVA Wi-Fi soit le même que celui sélectionné
sur le récepteur RX NOVA Wi-Fi (par exemple DIP 1 ON).
- La LED verte qui s'allume pendant 10 secondes prévient du bon fonctionnement du TX NOVA
Wi-Fi.
- Appuyer et relâcher la touche S3 PROG TX sur le récepteur NOVA Wi-Fi (qui s'allume pendant
3 minutes pour pouvoir effectuer l'alignement). Si les photocellules sont déjà alignées, la LED
1
rouge s'allume fixement. Si la LED rouge est éteinte ou clignote, effectuer une mise au point
jusqu'à ce qu'elle s'allume fixement.
- Après l'alignement, vérifiez que lorsqu'un obstacle est placé entre les deux appareils, la LED
rouge du RX NOVA Wi-Fi s'éteint et en même temps la LED EDGE PHOT correspondante du
MASTER Wi-Fi OS s'allume en vert pendant toute la durée de l'obstacle.
- Sur le MASTER Wi-Fi OS, la LED DL3 doit également s'éteindre, indiquant l'ouverture du contact
connecté à l'entrée PHOT du panneau de commande.
- Répéter le contrôle sur les autres photocellules NOVA Wi-Fi installées.
- Effectuer ensuite un contrôle de fonctionnement de toutes les photocellules installées en
activant le mouvement de l'automatisme et en contrôlant que l'interposition d'un obstacle
arrête/inverse (si automatisme en fermeture) le mouvement, ou qu'elle arrête/continue à
ouvrir (si automatisme en ouverture).
CONTROLE DU FONCTIONNEMENT DES BARRES PALPEUSES TOUCH Wi-Fi 2.0
Après avoir procédé au réglage de la barre palpeuse TOUCH Wi-Fi 2.0:
- Appuyez un instant sur le caoutchouc de la barre palpeuse TOUCH Wi-Fi 2.0 (par exemple
identifié avec le DIP 3 ON).
- Vérifier que la LED EDGE PHOT 3 présente sur MASTER Wi-Fi OS clignote vert et que la LED
correspondante DL2 s'éteigne momentanément et puis se rallume.
ATTENTION: après avoir reçu le premier signal, les éventuels autres signaux sont ignorés
pendant 2 secondes. Si un signal arrive pendant ces 2 secondes, il n'y aura qu'un
signal visuel de la LED EDGE PHOT 3 qui deviendra verte.
- Répéter le contrôle de l'activation des LED présentes sur MASTER Wi-Fi OS en appuyant sur les
autres barres palpeuses TOUCH Wi-Fi 2.0 installées.
- Effectuer un contrôle final sur toutes les barres palpeuses installées en activant
le mécanisme d'ouverture/fermeture et en contrôlant qu'à l'impact avec la barre palpeuse le
mouvement s'arrête/s'inverse.
ANTENNE 868MHz
Pour mieux communiquer avec les dispositifs de sécurité radio, connectez l'antenne 868,3
MHz (code ACG5451) à la borne J8 du MASTER Wi-Fi OS et positionnez-la de manière à ce qu'elle
13
