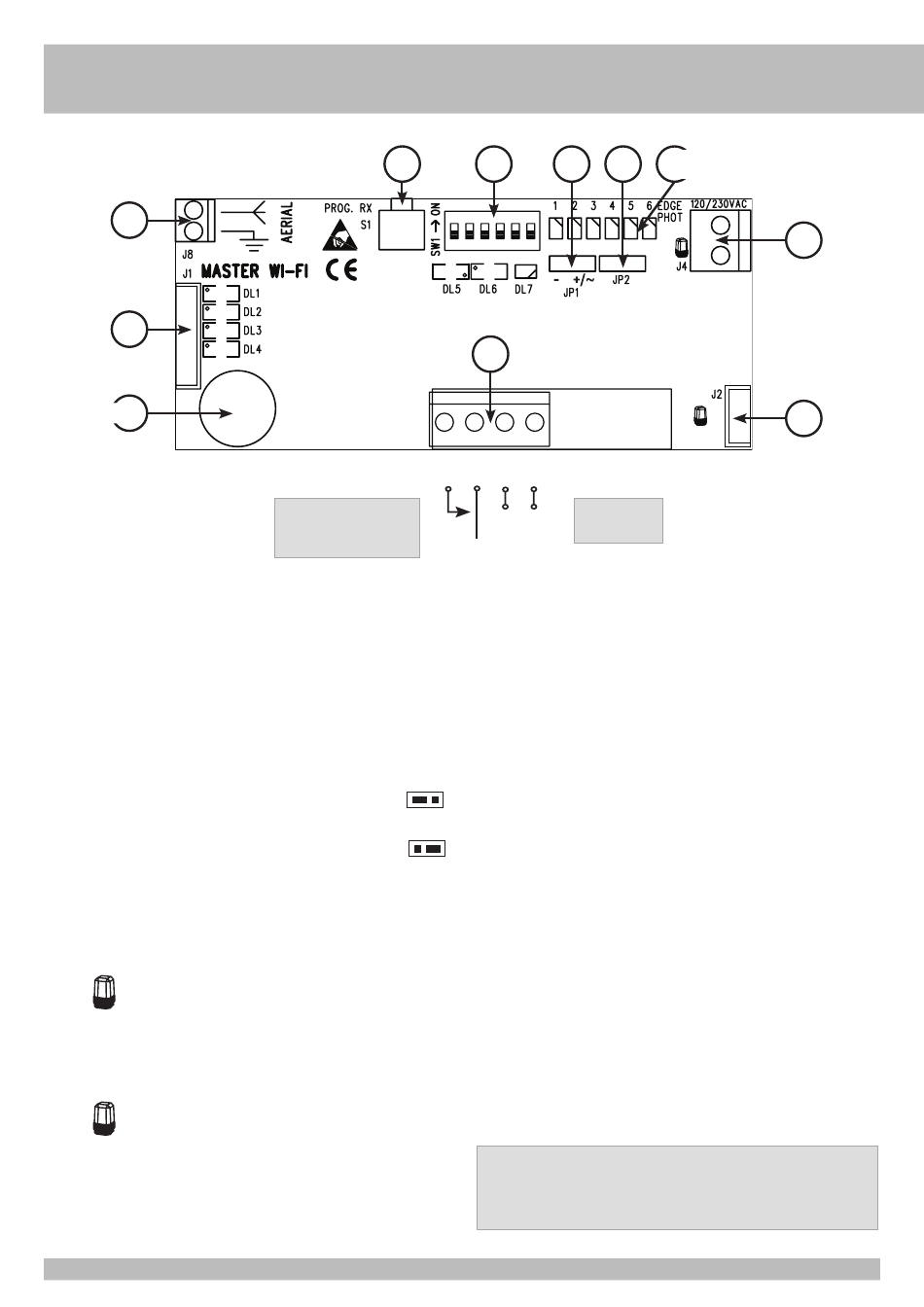

C - LAYOUT
J8
J1
BUZZER
J1 => CONNECTEUR AVEC FILS A CONNECTER AU PANNEAU DE COMMANDE
Fil VERT => côte BORD 2 - intervient EN OUVERTURE.
- Si JP2 est positionné à GAUCHE => cette sortie gère les barres palpeuse stockées dans les
positions 4-5-6.
- Si JP2 est positionné à DROITE => cette sortie n'est pas activée.
Fil GRIS => COM commun des contacts
Fil JAUNE => EDGE 1 barre palpeuse
- Si JP2 est positionné à GAUCHE => EDGE 1 gère les barres palpeuse stockés dans les positions
1-2-3 - intervient EN FERMETURE.
- Si JP2 est positionné à DROITE => EDGE gère les barres palpeuse mémorisés dans les positions
1 à 6 - EDGE intervient aussi bien en ouverture qu'en fermeture.
Fil NOIR => Photocellule PHOT N.C.
Fil BLANC => commande de mouvement N.O..
Fil MARRON => alimentation auto-test A+ TEST.
JP2 => Si JP2 est positionné à Gauche (pour les centrales avec 2 entrées frontaux):
- la sortie EDGE 1 gère les fronts mémorisés avec les DIP 1-2-3
- la sortie EDGE 2 gère les fronts mémorisés avec Dip 4-5-6
Si JP2 est positionné à droite (pour les centrales avec 1 entrée front de touche) :
- la sortie EDGE 1 gère les fronts mémorisés avec les DIP de 1 à 6
- la sortie EDGE 2 n'est pas active.
ATTENTION : après avoir déplacé le cavalier JP2 avec le MASTER Wi-Fi OS
sous tension, appuyez 7 fois sur le bouton S1 pour rendre le
changement de position du cavalier JP2 opérationnel.
J2 =>
CONNECTEUR SUR LEQUEL CONNECTER L'ALIMENTATION DU CLIGNOTANT 12/24V
ac/dc DU PANNEAU DE COMMANDE (ATTENTION A LA POLARITE)
Fil rouge => positif (à connecter au pôle positif de la sortie clignotant du panneau de
commande)
Fil noir => négatif (à connecter au pôle négatif de la sortie clignotant du panneau de
commande)
J4 =>
BORNES SUR LESQUELLES CONNECTER L'ALIMENTATION DU FEU CLIGNOTANT
120/230V DU PANNEAU DE COMMANDE
J5 =>
BORNIER POUR CONNECTER LA COMMANDE DE MOUVEMENT ET PRENDRE
L'ALIMENTATION DU PANNEAU DE COMMANDE
J8 =>
BORNIER DE RACCORDEMENT DE L'ANTENNE 868,3 MHz (OBLIGATOIRE pour un bon
fonctionnement)
S1
SW1
J5
4 3 2 1
4 3
Contact de commande
COM
12/24V ac/dc
d'ouverture totale
K.BUTTON
COM-START/K BUTT
JP1 => A+ TEST (avec le fil MARRON connecté à A+ TEST sur le panneau de commande)
-
+/~
SW1 => Micro-interrupteurs pour faire correspondre et identifier les bords et les photocellules
S1 => PROG. RX Bouton pour programmer les fonctions de sécurité du MASTER Wi-Fi
BUZZER => Confirme l'enregistrement des fonctions de sécurité pendant la programmation et
LED
DL1 (rouge) - contact de barre palpeuse (EDGE 2)
DL2 (rouge) - contact de barre palpeuse (EDGE 1)
DL3 (rouge) - contact photocellule (PHOTO)
DL4 (rouge) - commande d'ouverture totale par bouton avec contact N.O. propre.
DL5 (vert) - disponible pour les implémentations futures
DL6 (jaune) - présence de tension d'alimentation 12-24V ac/dc
LED EDGE PHOT (indiquent le fonctionnement des dispositifs de sécurité)
éteint => fonctionnement normal
voyant vert => bord engagé/à vérifier ou cellule photoélectrique engagée/non alignée ou
voyant rouge fixe ou clignotant => piles vides
voyant clignotant rouge/vert => alarme par manque de communication
LED EDGE PHOT 1-2-3-4-5-6 - BARRE PALPEUSE OU PHOTOCELLULE 1-2-3-4-5-6
MICRO-INTERRUPTEURS SW1 - DIP
DIP 1 ON => BARRE PALPEUSE OU PHOTOCELLULE 1 ACTIVÉ
DIP 2 ON => BARRE PALPEUSE OU PHOTOCELLULE 2 ACTIVÉE
DIP 3 ON => BARRE PALPEUSE OU PHOTOCELLULE 3 ACTIVÉE
DIP 4 ON => BARRE PALPEUSE OU PHOTOCELLULE 4 ACTIVÉ
DIP 5 ON => BARRE PALPEUSE OU PHOTOCELLULE 5 ACTIVÉ
DIP 6 ON => BARRE PALPEUSE OU PHOTOCELLULE 6 ACTIVÉ
ATTENTION : Chaque fois que vous changez la position des microswitches,
À la fin, les LED EDGE PHOT doivent toutes être éteintes.
11
LED EDGE PHOT
JP1
JP2
1-6
-
2+ 1-
+
Alimentation
12/24V ac/dc
Cavalier de sélection du mode AUTOTEST pour les centrales non RIB avec alimentation
AUTOTEST négative.
Cavalier de sélection du mode AUTOTEST pour les panneaux de contrôle avec
alimentation autotest positive/alternative (tels que les panneaux RIB)
les états d'avertissement et d'alarme pendant le fonctionnement.
photocellule TX avec piles vides
appuyez 6 fois sur le bouton PROG RX pour mettre à jour le
système.
J4
J2
12/24V ac/dc
F
