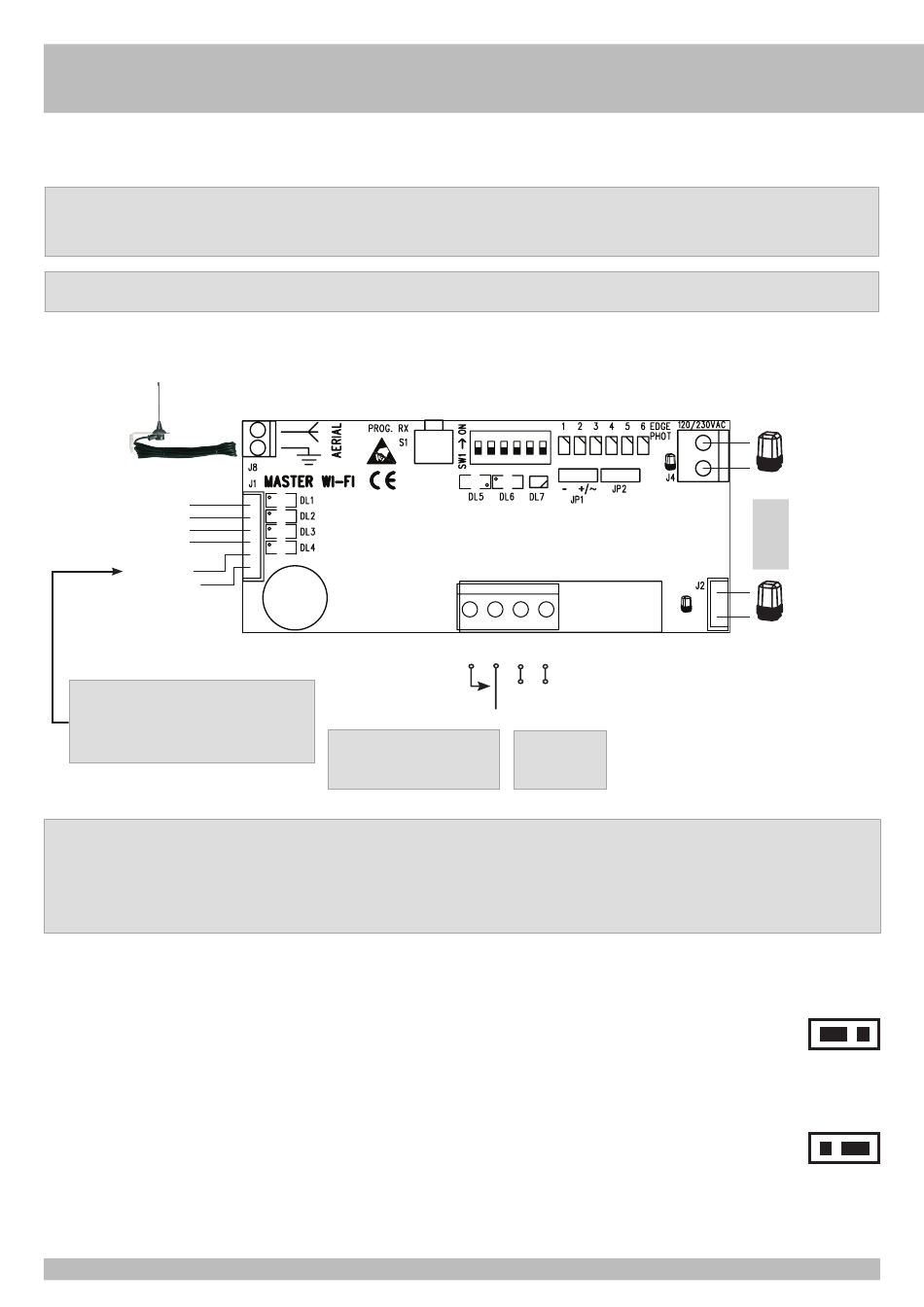

D - COLLEGAMENTO DELLA SCHEDA MASTER Wi-Fi OS
ATTENZIONE: Posizionare il MASTER Wi-Fi all'interno di contenitori in metallo può generare un malfunzionamento del sistema. Collegare quindi l'antenna 868MHz cod. ACG5451 da applicare
in vista delle sicurezze per una perfetta ricezione/trasmissione dei segnali radio.
ATTENZIONE: È IMPORTANTE ATTIVARE SULLE CENTRALI DI COMANDO LA FUNZIONE DI PRELAMPEGGIO (SE DISPONIBILE).
Si consiglia di memorizzare sulla scheda comando motore un tempo di chiusura automatica TCA non superiore ad un minuto.
Sul quadro di comando verificare la presenza del fusibile di protezione per l'alimentazione degli accessori a 12/24V ac/dc.
In caso non sia presente, collegare in serie all'alimentazione del MASTER un fusibile ritardato (T) da 200 mA.
- Prima di eseguire i collegamenti togliere tensione al quadro di comando dell'automazione.
NOTA: l'apertura del cancello avviene circa 2 secondi dopo che si è dato un comando da pulsante. Questo per consentire alla scheda MASTER Wi-Fi OS di verificare la presenza ed il corretto
funzionamento delle sicurezze memorizzate.
EDGE 2
filo verde
COM
filo grigio
EDGE 1
filo giallo
PHOT.N.C.
filo nero
PULSANTE DI COMANDO
filo bianco
A+ TEST
filo marrone
In caso di utilizzo di radio ricevitori
e comandi filari, per un regolare
funzionamento collegarli al filo bianco del
MASTER Wi-Fi OS.
* Collegamento OBBLIGATORIO per quadri con uscita lampeggiatore a 120/230V ac
!
** Collegamento OBBLIGATORIO per quadri con uscita lampeggiatore a 12/24V ac/dc. ATTENZIONE ! RISPETTARE LE POLARITÁ !
ATTENZIONE: Il collegamento è obbligatorio anche nel caso non sia presente un lampeggiatore sull'impianto. In mancanza di un'uscita lampeggiatore, collegatevi ai morsetti U-V che
alimentano il motore
ATTENZIONE: Collegare sempre l'uscita del lampeggiatore del quadro di comando alla scheda MASTER Wi-Fi OS in uno dei morsetti dedicati, a seconda che il lampeggiatore venga
alimentato a 230V o ai fili del connettore J2 per 12/24V. Se il collegamento non viene eseguito la porta non funziona ed il buzzer emette 4 toni avvertendo del mancato
collegamento.
EDGE 2 (filo grigio COM, filo verde EDGE 2) dedicato alla costa che interviene IN APERTURA.
Attenzione: l'eventuale ponte a filo presente sui morsetti COM-EDGE 2 del quadro di comando
deve essere rimosso.
EDGE 1 (filo grigio COM, filo giallo EDGE 1) dedicato alla costa che interviene IN CHIUSURA (o in
entrambi i sensi di movemento se JP2 è posizionato a destra.
Attenzione: l'eventuale ponte a filo presente sui morsetti COM-EDGE 1 del quadro di comando
deve essere rimosso.
FOTOCELLULE (filo grigio COM, filo nero PHOT 1) dedicato alle fotocellule.
Attenzione: l'eventuale ponte a filo presente sui morsetti COM-PHOT 1 del quadro di comando
deve essere rimosso.
PULSANTE DI COMANDO (filo grigio COM, filo bianco PULSANTE N.O.)
Scollegare il filo inserito nel morsetto START o K BUTT del quadro di comando e collegarlo al filo
bianco del MASTER Wi-Fi OS.
4 3 2 1
COM
12/24V ac/dc
K.BUTTON
4 3
Contatto
di
comando apertura totale
COM-K BUTT/START
AUTOTEST (filo marrone A+ TEST) per il rispetto della norma EN 12453 Par. 5.1.2
- Collegare l'uscita autotest A+ TEST del quadro di comando al filo marrone
del MASTER Wi-Fi OS così da poter verificare le sicurezze al termine di ogni
completa apertura dell'automazione.
- La chiusura viene effettuata solo se la scheda MASTER Wi-Fi OS ha superato
il test di controllo.
- Se il controllo della scheda MASTER Wi-Fi OS ha avuto esito negativo, il
quadro di comando blocca l'automazione, il LED EDGE PHOT sulla scheda
MASTER Wi-Fi OS riferito alla sicurezza guasta, lampeggia rosso/verde. Il
buzzer emette un tono alternato per 1 minuto segnalando l'anomalia.
Lo stato di allarme tramite buzzer si rinnova per 1 minuto a fronte di un
comando.
Se il quadro non è dotato di autotest, il test di controllo viene ignorato.
5
12/24V ac/dc
-
+
2+ 1-
Alimentazione
12/24V ac/dc
I
*
120/230V ac
!
**
+
-
12/24V ac/dc
-
JP1
+/~
JP1
