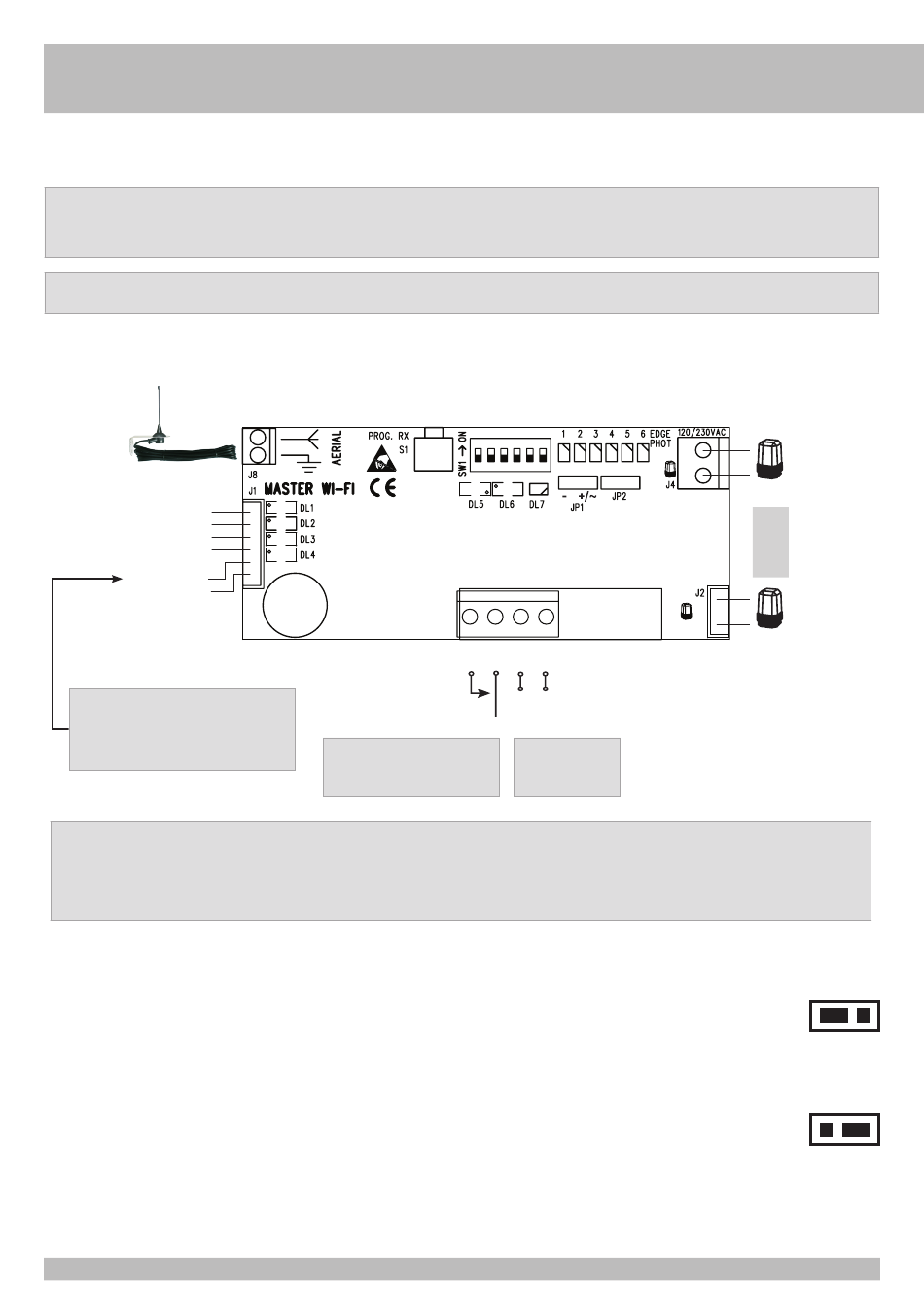

D - CONEXIÓN DE LA TARJETA MASTER Wi-Fi OS
ADVERTENCIA: Colocar el MASTER Wi-Fi dentro de contenedores metálicos puede provocar un mal funcionamiento del sistema. Luego conecta la antena 868MHz cod. ACG5451 se aplicará en
vista de los dispositivos de seguridad para la perfecta recepción/transmisión de señales de radio.
ATENCIÓN: ES IMPORTANTE ACTIVAR LA FUNCIÓN DE PRE-FLASHING EN LAS CENTRALES DE CONTROL (SI ESTÁ DISPONIBLE).
Se recomienda almacenar un tiempo de cierre automático TCA de no más de un minuto en la placa de control del motor.
En el panel de control, verifique la presencia del fusible de protección para la alimentación de accesorios 12/24 V CA/CC.
Si no está presente, conecte un fusible retardado de 200 mA (T) en serie a la fuente de alimentación MASTER.
- Antes de realizar las conexiones, desconecte la alimentación del cuadro de control de automatización.
NOTA: la puerta se abre aproximadamente 2 segundos después de que se da el comando de botón. Esto es para permitir que la tarjeta MASTER Wi-Fi OS verifique la presencia y el correcto
funcionamiento de las funciones de seguridad almacenadas.
EDGE 2
cable verde
COM
cable gris
EDGE 1
cable amarillo
PHOT.N.C.
cable negro
BOTÓN DE MANDO
cable blanco
A+ TEST
cable marrón
Si utiliza receptores de radio y
controles cableados, para un correcto
funcionamiento conéctelos al cable
blanco del MASTER Wi-Fi OS.
* Conexión OBLIGATORIA para cuadros con salida intermitente a 120/230V ac
** Conexión OBLIGATORIA para cuadros con salida intermitente a 12/24V ac/dc ¡ATENCIÓN! RESPETE LAS POLARIDADES
!
ATENCIÓN: La conexión es obligatoria incluso si no hay intermitente en el sistema. En ausencia de salida de intermitente, conectar a los terminales U-V que alimentan el motor
ATENCIÓN: Conecte siempre la salida del intermitente de la central de mando a la tarjeta MASTER Wi-Fi OS en uno de los bornes específicos para ello, en función de si el intermitente
es alimentado a 230V o a los cables del conector J2 para 12/24V. Si la conexión no se realiza, la puerta no funciona y el buzzer emite 4 tonos, alertando acerca de la falta
de conexión.
EDGE 2 (cable gris COM, cable amarillo EDGE 2) específica de la banda EN ABRE, entrada permitido
sólo con JP2 en la posición SX.
Atención: el eventual puente con cable presente sobre los bornes COM-EDGE 2 de los cuadro de
mando debe ser removido.
EDGE 1 (cable gris COM, cable amarillo EDGE 1) específica de la banda EN CIERRE.
Atención: el eventual puente con cable presente sobre los bornes COM-EDGE 1 de los cuadro de
mando debe ser removido.
FOTOCÉLULAS (cable gris COM, cable negro PHOT 1) específica de las fotocélulas.
Atención: el eventual puente con cable presente sobre los bornes COM-PHOT 1 de los cuadros
de mando debe ser removido.
BOTÓN DE MANDO (cable gris COM, cable blanco BOTÓN N.O.)
Desconecte el cable insertado en el terminal START o K BUTT del panel de control y conéctelo
al cable blanco del SO MASTER Wi-Fi.
4 3 2 1
+
COM
12/24V ac/dc
K.BUTTON
4 3
2+ 1-
Contacto de mando apertura total
Alimentación
COM-K BUTT/START
12/24V ac/dc
AUTOPRUEBA (PRUEBA A+ cable marrón) para cumplimiento con EN 12453
Párrafo 5.1.2
- Conectar la salida de autotest A+ TEST del cuadro de mandos al cable marrón
del MASTER Wi-Fi OS para poder comprobar los dispositivos de seguridad
después de cada apertura completa de la automatización.
- El cierre se realiza solo si la tarjeta MASTER Wi-Fi OS ha pasado la prueba de
control.
- Si el control de la tarjeta MASTER Wi-Fi OS obtuvo un resultado negativo, el
cuadro de mando bloqueo la automatización, el LED EDGE PHOT sobre la tarjeta
MASTER Wi-Fi OS, vinculado a la seguridad averiada, parpadea rojo/verde.
El buzzer emite un tono alternado durante 1 minuto, indicando la anomalía.
Frente a un mando, el estado de alarma emitido por el buzzer se renueva por
1 minuto.
Si el cuadro no está dotado de autotest, la prueba de control se ignora.
33
12/24V ac/dc
-
E
S
*
120/230V ac
!
**
+
-
12/24V ac/dc
-
JP1
+/~
JP1
