E
S
C

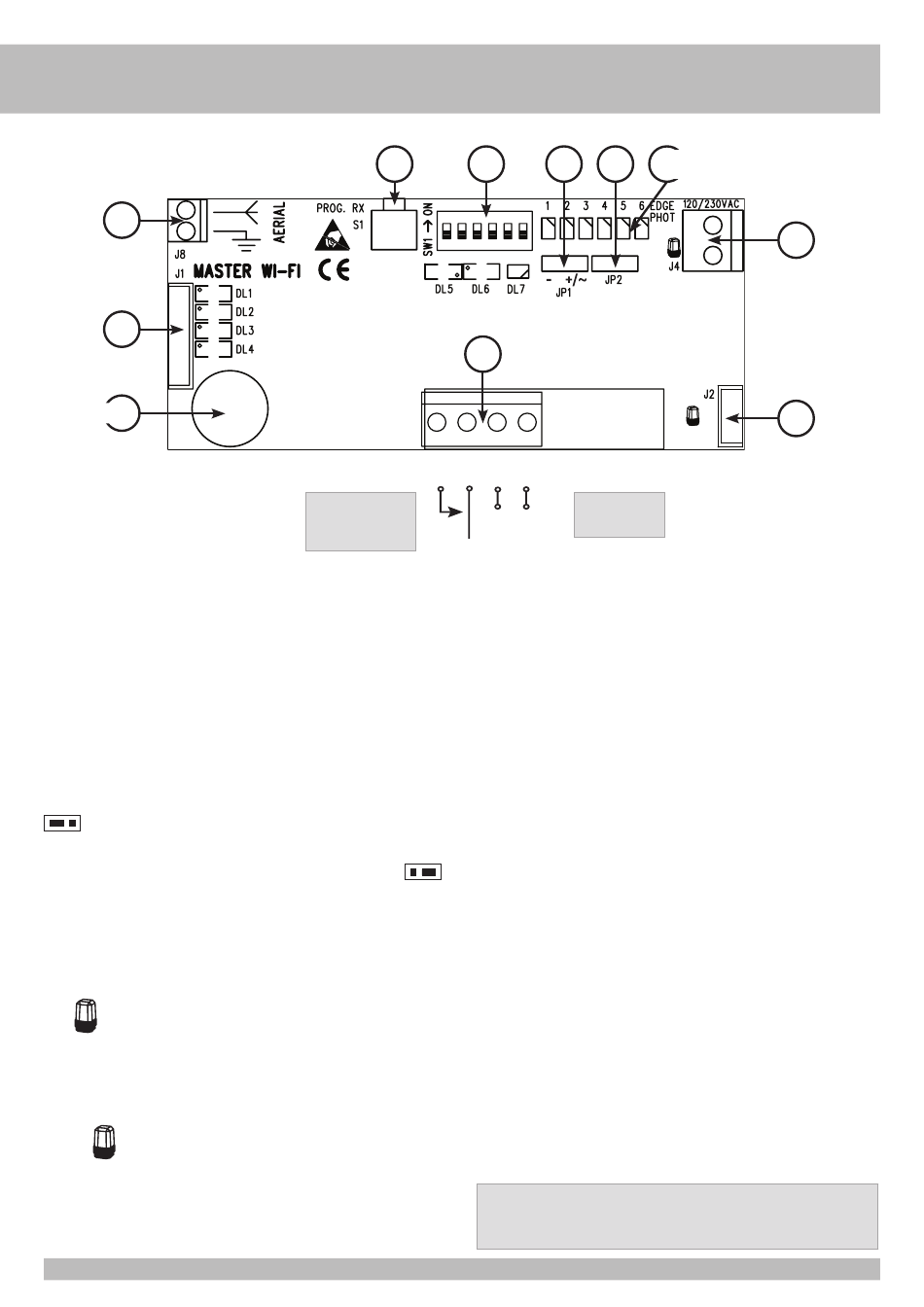

- LAYOUT
J8
J1
BUZZER
J1 =>
CONECTOR CON CABLES PARA CONECTAR AL PANEL DE CONTROL
Cable VERDE => BORDE 2 costa - interviene EN LA APERTURA.
- Si JP2 está posicionado a la IZQUIERDA => esta salida gestiona los bordes almacenados en
las posiciones 4-5-6.
- Si JP2 está posicionado a la DERECHA => esta salida no está habilitada.
Cable GRIS => contactos COM comunes
Hilo AMARILLO => BORDE 1 costa
- Si JP2 está posicionado a la IZQUIERDA => BORDE 1 gestiona los bordes memorizados en las
posiciones 1-2-3 - interviene EN EL CIERRE.
- Si JP2 está posicionado a la DERECHA => EDGE gestiona los bordes memorizados en las
posiciones 1 a 6 - EDGE interviene tanto en la apertura como en el cierre.
Cable NEGRO => Fotocélula PHOT N.C.
Cable BLANCO => Comando N.O. de movimiento.
Cable MARRÓN => fuente de alimentación de autoprueba A+ TEST.
JP2 => Si JP2 está ubicado a la izquierda (para paneles de control con 2 entradas de borde):
- la salida EDGE 1 gestiona los bordes memorizados con DIP 1-2-3
- la salida EDGE 2 gestiona los bordes memorizados con Dip 4-5-6
Si JP2 está ubicado a la derecha (para paneles de control con 1 entrada de borde):
- la salida EDGE 1 gestiona los bordes memorizados con los interruptores DIP 1 a 6
- La salida EDGE 2 no está activa.
ATENCIÓN: después de mover el jumper JP2 con el SO MASTER Wi-Fi
encendido, presione el botón S1 7 veces para que el cambio a la
posición del jumper JP2 sea operativo.
J2 =>
CONECTOR AL QUE SE CONECTA LA FUENTE DE ALIMENTACIÓN PARA LA LUZ
INTERMITENTE 12/24V ac/dc DEL PANEL DE CONTROL (PRESTAR ATENCIÓN A LA POLARIDAD)
Cable rojo => positivo (se debe conectar al polo positivo de la salida del intermitente en el
panel de control)
Cable negro => negativo (se debe conectar al polo negativo de la salida del intermitente en
el panel de control)
J4 =>
TERMINALES A LOS QUE SE CONECTA LA ALIMENTACIÓN PARA LA LUZ
INTERMITENTE 120/230V DEL PANEL DE CONTROL
J5 => TERMINALES PARA CONECTAR EL CONTROL DE MOVIMIENTO Y TOMAR ALIMENTACIÓN DEL
PANEL DE CONTROL
S1
SW1
J5
4 3 2 1
4 3
+
Contacto mando
COM
12/24V ac/dc
apertura total
COM-K BUTT/START
K.BUTTON
J8 => TERMINALES PARA CONECTAR LA ANTENA DE 868.3 MHz (OBLIGATORIO para un correcto
funcionamiento)
JP1 =>
-
Puente de selección de modo AUTOTEST para centrales no RIB con alimentación negativa
AUTOTEST.
+/~
SW1 => Microinterruptores para emparejar e identificar los bordes y fotocélulas
S1 => PROG. RX Botón para programar las funciones de seguridad en el MASTER Wi-Fi
BUZZER => Confirma el registro de las funciones de seguridad durante la programación y los
LED
DL1 (rojo)
DL2 (rojo)
DL3 (rojo)
DL4 (rojo)
DL5 (verde)
DL6 (amarillo) - presencia de tensión de alimentación 12-24V ca/cc
LED EDGE PHOT (indican el funcionamiento de los dispositivos de seguridad)
apagado => funcionamiento normal
Luz verde => borde enganchado/a comprobar o fotocélula enganchada/no alineada o
Rojo fijo o intermitente => baterías bajas
Parpadeo rojo/verde => alarma por falta de comunicación
LED EDGE PHOT 1-2-3-4-5-6 - BORDE O FOTOCELULA 1-2-3-4-5-6
SW1 MICROINTERRUPTORES - DIP
DIP 1 ON => BANDA O FOTOCÉLULA 1 ACTIVADA
DIP 2 ON => BANDA O FOTOCÉLULA 2 ACTIVADA
DIP 3 ON => BANDA O FOTOCÉLULA 3 ACTIVADA
DIP 4 ON => BANDA O FOTOCÉLULA 4 ACTIVADA
DIP 5 ON => BANDA O FOTOCÉLULA 5 ACTIVADA
DIP 6 ON => BANDA O FOTOCÉLULA 6 ACTIVADA
ATENCIÓN: Cada vez que cambie la posición de los microinterruptores,
presione el botón PROG RX 6 veces para actualizar el sistema.
Al final, todos los LED EDGE PHOT deberían estar apagados.
32
LED EDGE PHOT
JP1
JP2
1-6
12/24V ac/dc
2+ 1-
-
Alimentación
12/24V ac/dc
A+ TEST (con cable MARRÓN conectado a PRUEBA A+ en el panel de control)
Puente de selección de modo AUTOTEST para paneles de control con fuente de
alimentación de autotest positiva/alterna (como paneles RIB)
estados de advertencia y alarma durante el funcionamiento.
- contacto bandas N.C. (EDGE 2)
- contacto bandas N.C. (EDGE 1)
- contacto fotocélulas N.C. (PHOTO)
- comando de apertura total desde pulsador con contacto N.A. limpio.
- disponible para implementaciones futuras
fotocélula tx con pilas agotadas
J4
J2
