F

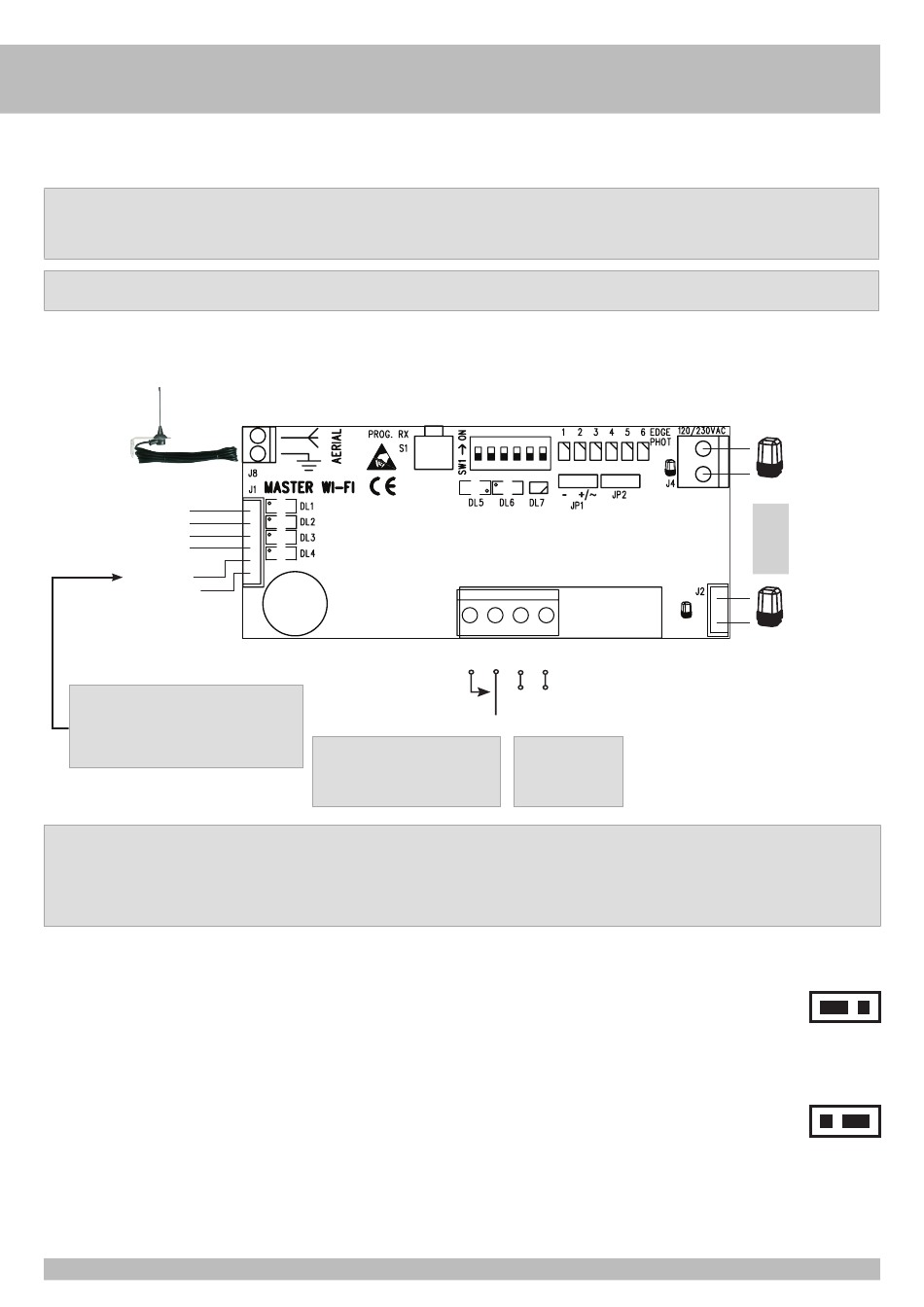

D - RACCORDEMENT DE LA CARTE MASTER Wi-Fi OS
AVERTISSEMENT : Placer le MASTER Wi-Fi à l'intérieur de conteneurs métalliques peut entraîner un dysfonctionnement du système. Connectez ensuite l'antenne 868MHz cod. ACG5451 à
appliquer en vue des dispositifs de sécurité pour une réception/transmission parfaite des signaux radio.
ATTENTION : IL EST IMPORTANT D'ACTIVER LA FONCTION PRÉ-CLIGNOTANT SUR LES UNITÉS DE CONTRÔLE (SI DISPONIBLES).
Il est recommandé de mémoriser un temps de fermeture automatique TCA ne dépassant pas une minute sur la carte de commande du moteur.
Sur le panneau de commande, vérifier la présence du fusible de protection de l'alimentation des accessoires 12/24V AC/DC.
S'il n'est pas présent, connectez un fusible retardé de 200 mA (T) en série à l'alimentation MASTER.
- Avant d'effectuer les branchements, débrancher l'alimentation du tableau de commande de l'automatisme.
REMARQUE : le portail s'ouvre environ 2 secondes après avoir donné une commande à l'aide d'un bouton. Cela permet à la carte MASTER Wi-Fi OS de vérifier la présence et le bon fonctionnement
des fonctions de sécurité enregistrées.
EDGE 2
fil vert
COM
fil gris
EDGE 1
fil jaune
PHOT.N.C.
fil noir
BOUTON DE COMMANDE
fil blanc
A+ TEST
fil marron
Si vous utilisez des récepteurs radio
et des commandes filaires, pour un
fonctionnement correct, connectez-les
au fil blanc du MASTER Wi-Fi OS.
* Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 120/230V ac
!
** Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 12/24V ac/dc. ATTENTION RESPECTER LES POLARITES !
ATTENTION : Le branchement est obligatoire même s'il n'y a pas de flasher sur le système. En l'absence de sortie clignotante, connectez-vous aux bornes U-V qui alimentent le moteur
ATTENTION: Toujours connecter la sortie du clignoteur du tableau électroniques à la carte MASTER Wi-Fi OS dans une des bornes prévues à cet effet, selon que le clignoteur est alimenté
à 230V ou à les fils du connecteur J2 pour 12/24V. Si le raccordement n'est pas correct, la porte ne devrait pas fonctionner et le bipper devrait émettre quatre bips signalant
le mauvais branchement.
ENTREE EDGE 2 (fil gris COM, fil vert EDGE 2) dédiée à la barre palpeuse EN OUVERTURE.
Entrée activée uniquement avec JP2 situé sur SX.
Attention: le cavalier présent sur les bornes COM-EDGE 2 des tableaux électroniques RIB doit
être retiré.
ENTREE EDGE 1 (fil gris COM, fil jaune EDGE 1) dédiée à la barre palpeuse EN FERMETURE.
Attention: le cavalier présent sur les bornes COM-EDGE 1 des tableaux électroniques doit être
retiré.
ENTREE PHOTOCELLULES (fil gris COM, fil noir PHOT) dédiée aux photocellules.
Attention: le cavalier présent sur les bornes COM-PHOT 1 des tableaux électroniques doit être
retiré.
BOUTON DE COMMANDE (fil gris COM, fil blanc BOUTON N.O.)
Débranchez le fil inséré dans la borne START ou K BUTT du panneau de commande et
connectez-le au fil blanc du MASTER Wi-Fi OS.
4 3 2 1
COM
K.BUTTON
4 3
Contact de commande d'ouverture totale
COM-K BUTT/START
AUTO-TEST (fil marron A+ TEST) pour la conformité à la norme EN 12453 Par. 5.1.2
- Connectez la sortie autotest A+ TEST de la centrale au fil marron du
MASTER Wi-Fi OS afin de pouvoir vérifier les dispositifs de sécurité après
chaque ouverture complète de l'automatisme.
- La fermeture ne s'effectue que si la carte MASTER Wi-Fi OS a passé le test.
- Si le test de la carte MASTER Wi-Fi OS s'avère négatif, le tableau
électroniques bloque l'automatisme, la LED EDGE PHOT sur la carte
MASTER Wi-Fi OS correspondant à la sécurité en panne clignote rouge/
vert.
- Le bipper émet un bip pendant 1 minute pour signaler le dysfonctionnement.
- L'état d'alarme se renouvelle pendant 1 minute après une demande
d'ouverture/fermeture.
Si le tableau ne dispose pas d'un autotest, le test de contrôle est ignoré.
12
12/24V ac/dc
-
+
12/24V ac/dc
2+ 1-
Alimentation
12/24V ac/dc
*
120/230V ac
!
**
+
-
12/24V ac/dc
-
JP1
+/~
JP1
